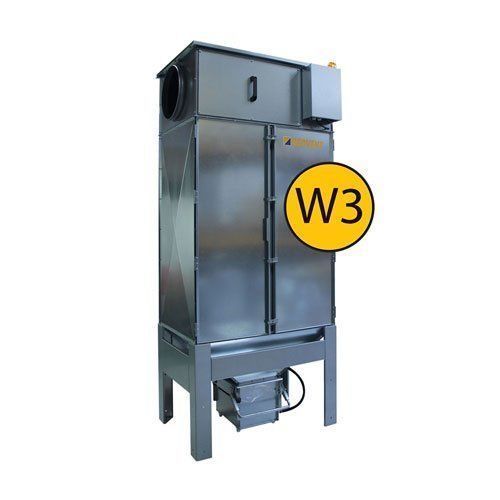

Bodenstehende Rauchabzugsanlage GFB2 W3

festinstalliertfür IndustrieanwendungenSchweiß

Übersicht
Der GeoFilter GFB2 W3 ist eine selbstreinigende Kartuschenfilter‑Einheit, entwickelt für die effiziente Absaugung von Schweißrauch in industriellen Umgebungen. Zur W3-Klassifizierung konzipiert, bietet das Gerät Sicherheits‑ und Wartungsfunktionen zur Reduzierung der Exposition bei Kartuschenwechsel und Instandhaltung.

Hauptmerkmale

• Vollständige, selbstreinigende Filtereinheit zur Absaugung von Schweißrauch.
• Zertifiziert nach DIN EN ISO 21904-1 und 21904-2 (W3-Klassifizierung).
• Integriertes Alarm‑ und Leuchtensystem für rechtzeitigen Kartuschenwechsel.
• Sichere Entfernung der Kartuschen von der sauberen Seite zur Minimierung der Kontaminations­exposition.
• Automatische, timergesteuerte Reinigung (werksseitig vorprogrammiert, einstellbar).
• Optionale Nachrüstung auf differenzdruckgesteuerte Reinigung bei Druckverlust.
• Integriertes Vakuumsystem im Auffangbehälter zur Vermeidung einer Rekontamination beim Entleeren.

Zusätzliche Produktinformationen
Der GFB2 W3 ist speziell für die Absaugung von Schweißrauch in industriellen Anwendungen ausgelegt. Im Vergleich zu Standard‑GFB2‑Modellen bietet die W3‑Variante verbesserte Sicherheits‑ und Handhabungsmerkmale, die Anwender beim Kartuschenwechsel und der Wartung schützen. Die Reinigungszyklen sind automatisch und anlagenspezifisch konfigurierbar.

Technische Tabelle
Material: Verzinkter Stahl
Installation: Innen / Außen
Max. Luftvolumen: 1.800 m³/h
3.600 m³/h
5.400 m³/h
7.200 m³/h
Spannung: 230 V
Leistung: 30 W
Druckluft (Zuführung): 6 Bar
Druckluft (Verbrauch): 3 Liter
Filterfläche: 30 m²
60 m²
90 m²
120 m²
Anschluss (Einlass): ø315 mm
ø315 mm
ø400 mm
ø500 mm
Anschluss (Auslass): ø315 mm
ø315 mm
2 x ø315 mm
3 x ø315 mm
Abmessungen (LxBxH): 635 x 935 x 2.226 mm
635 x 935 x 2.226 mm
935 x 935 x 2.226 mm
935 x 1.230 x 2.226 mm
Gewicht: 145 kg
165 kg
190 kg
230 kg

Technische Daten

• Modell: GFB2 W3 (selbstreinigender Kartuschenfilter für Schweißrauch)
• Zertifizierung: DIN EN ISO 21904-1 und 21904-2 (W3)
• Material: Verzinkter Stahl
• Installation: Innen / Außen
• Luftmengenoptionen: 1.800 / 3.600 / 5.400 / 7.200 m³/h
• Elektrische Versorgung: 230 V, 30 W
• Druckluftversorgung: 6 Bar; Verbrauch 3 L (pro Reinigung)
• Filterfläche: 30 / 60 / 90 / 120 m²
• Anschlussvarianten Einlass/Auslass: ø315, ø400 und ø500; Mehrfachauslass‑Optionen verfügbar
• Abmessungen und Gewichte variieren je nach Konfiguration (siehe technische Tabelle oben)
• Funktionen: timergesteuerte automatische Reinigung (einstellbar), optionale Differenzdrucksteuerung, Alarm-/Leuchtenanzeige, saubere Seiten‑Kartuschenentnahme, integriertes Vakuum für Auffangbehälter
