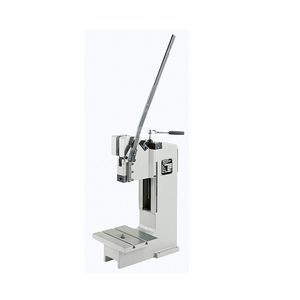

Manuelle Presse 2.5 HKP/E
handbedientKniehebelhandbetrieben

Manuelle Presse - 2.5 HKP/E - GECHTER - handbedient / Kniehebel / handbetrieben
Manuelle Presse - 2.5 HKP/E - GECHTER - handbedient / Kniehebel / handbetrieben
Manuelle Presse - 2.5 HKP/E - GECHTER - handbedient / Kniehebel / handbetrieben - Bild - 2
Manuelle Presse - 2.5 HKP/E - GECHTER - handbedient / Kniehebel / handbetrieben - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Betätigung
manuell, handbedient
Struktur
Kniehebel
Steuerung
handbetrieben
Weitere Eigenschaften
mit Steuerknüppel
Kraft

5 kN

Öffnungsweite

Max: 165 mm
(6 in)

Min: 70 mm
(3 in)

Hub

Max: 32 mm
(1,26 in)

Min: 0 mm
(0 in)

Gewicht

7 kg
(15 lb)

Beschreibung

Maßtabelle
A2 | 188
B | 50
C | 260
D | 120
E | 70
F | 55
G | 39
U | 21
V | Ø 10 H7
X | 70-165
X1 | 0-32
Y | 413-510

Zubehör / Grundausführung
  • Base: Standardpresse ohne Zubehör
  • Zentrierplatte mit Mittelbohrung
  • Ergonomischer Handgriff
  • Einspannzapfen ohne Bund
  • Einspannzapfen mit Bund
  • Präzisions-Tiefeneinstellung PTE (Adapter)

Einzigartigkeit
T-Nut DIN 650 M8x10

Technische Daten
  • Pressenart: Hand - Kniehebelpresse
  • Betätigungsart: Manuell
  • Ausladung: 70 mm
  • Einbauhöhe verstellbar: 70 - 165 mm
  • Hub verstellbar: 32 mm
  • Max. Presskraft im UT: 5 kN
  • Bei max. zulässiger Hebelzugkraft: 190 N
  • Aufnahmebohrung: ∅10 H7
  • Werkzeugklemmung: Klemmschraube
  • Führungsart: Rund
  • Führungsart verdrehgesichert: Verdrehgesichert mit Spiel ±0,1 mm
  • Handhebelposition: Mitte rechts
  • Höhenverstellung Führungsteil: Manuell
  • Befestigung Führungsteil je Schraube: 70 Nm
  • Standardfarbe: RAL 7035
  • Gewicht: 7 kg

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von GECHTER anzeigen
