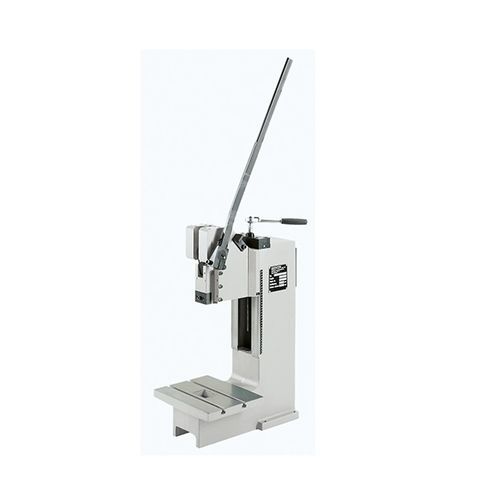

Manuelle Presse 50 HKP

MontageNietKniehebel

Produkt
Hand-Kniehebelpresse – Präzises Stanzen & Montieren für Industrie und Werkstatt. Spielfrei einstellbare Prismenführung gewährleistet sichere Führung; Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt. Geeignet für Montage-, Nieten- und Stanzarbeiten.

Maßtabelle
A2 : 565
B : 220
C : 715
D : 340
E : 200
F : 150
G : 120
U : 44
V : Ø 25 H7
X : 110-370
X1 : 0-15
Y : 1250-1510

Varianten / Ausführungen
Standfuß

• Presse Standard ohne Zubehör
• Standard Presse mit vergrößerter Ausladung
• Standard Presse mit vergrößerter Einbauhöhe

Zubehör

• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Präzisions-Tiefeneinstellung PTE (Adapter)
• Zentrierplatte mit Mittelbohrung
• Mechanischer Hubzähler

Schiebetisch

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen

Aufspannbock

• Aufspannbock ca. H 160 x B 130 x H 58 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock ca. H 160 x B 130 x H 118 mm (nur für Ständer mit vergrößerter Ausladung)

Einzigartigkeit
Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt.

Charakteristiken / Spezifikationen technischer Daten

• Pressenart : Hand - Kniehebelpresse
• Betätigungsart : Manuell
• Ausladung : 200 mm
• Einbauhöhe verstellbar : 110 mm - 370 mm
• Hub : 15 mm
• Max. Presskraft im UT : 55 kN
• Bei max. zulässiger Hebelzugkraft : 330 N
• Aufnahmebohrung : Ø25 H7
• Werkzeugklemmung : Abnehmbares Klemmstück
• Führungsart verdrehgesichert : Prismenführung
• Führung spielfrei einstellbar : Durch Stellleisten
• Handhebelposition : Rechts 360° verstellbar
• Höhenverstellung Führungsteil : Ratsche
• Befestigung Führungsteil je Schraube : 170 NM
• Standardfarbe : RAL 7035
• Gewicht : 184 kg
