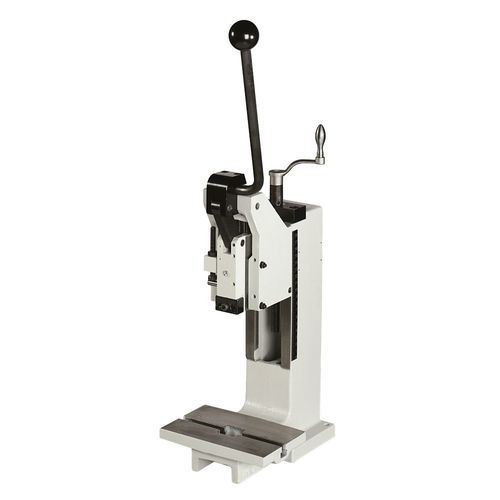

Manuelle Presse 8/12 HKPV

StanzMontagekompakt

Produktbeschreibung
Hand-Kniehebelpresse 8/12 HKPV für präzises Stanzen und Montieren in Industrie und Werkstatt. Kompaktes Design mit verstellbarer Einbauhöhe und vorwärts abnehmbarem Klemmstück für flexible Werkzeugbestückung.

Maßtabelle
A2 : 328
B : 140
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 75-240
X1 : 0-45
Y : 655-820

Einzigartigkeit
Einzigartig bei GECHTER: Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt.
1 x DIN 650 M8x10

Zubehör / Ausstattungsvarianten
Standfuß

• Presse Standard ohne Zubehör
• Standard Presse mit vergrößerter Ausladung
• Standard Presse mit vergrößerter Einbauhöhe

Zubehör

• Ergonomischer Handgriff
• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Eingebaute Feinverstellung PFE
• Mechanische Rückhubsperre
• Präzisions-Tiefeneinstellung PTE (Adapter)
• Zentrierplatte mit Mittelbohrung
• Mechanischer Hubzähler

Schiebetisch

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen

Aufspannbock

• Aufspannbock ca. H 160 x B 130 x H 58 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock ca. H 160 x B 130 x H 118 mm (nur für Ständer mit vergrößerter Ausladung)

Charactéristiques / spécifications techniques

• Pressenart: Hand - Kniehebelpresse
• Betätigungsart: Manuell
• Ausladung: 120 mm
• Einbauhöhe verstellbar: 75 mm - 240 mm
• Hub verstellbar: 23 - 45 mm
• Max. Presskraft im UT: 20 kN oder 16 kN
• Bei max. zulässiger Hebelzugkraft: 350 N
• Aufnahmebohrung: Ø10 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Handhebelposition: Rechts und links 360° verstellbar
• Höhenverstellung Führungsteil: Handkurbel
• Befestigung Führungsteil je Schraube: 120 Nm
• Standardfarbe: RAL 7035
• Gewicht: 32 kg
