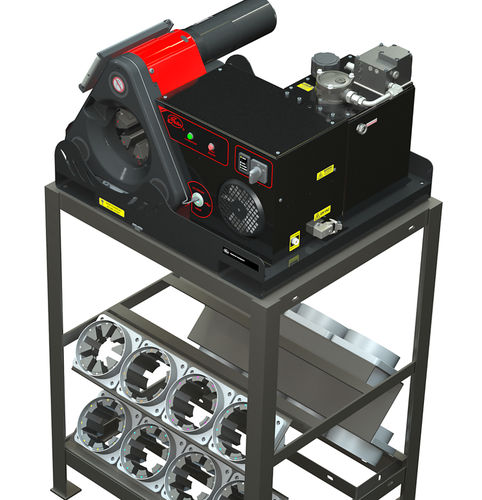

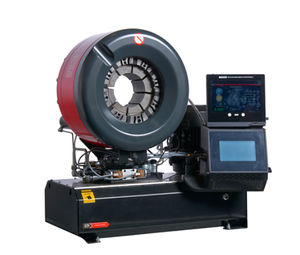

Hydraulikschlauchpresse GC™ 32 FLEX™ TSi™

automatischhydraulischbatteriebetrieben

Überblick
Der GC™ 32 FLEX™ TSi ist eine hydraulische Schlauchpresse für die präzise Montage von Produktions‑Hydraulikschläuchen bis zu 2" Durchmesser. Die Einheit bietet eine integrierte zweistufige Hydraulikeinheit als Option sowie eine Tablet‑Befehlsoberfläche, die per Bluetooth mit der Steuerung verbunden wird, für digitale Prozesssteuerung und Datenabfrage.

Hauptmerkmale

• Inklusive 18V Lithium‑Ion Milwaukee M18 Akku für ausgewählte Komponenten.
• Integrierte zweistufige Hydraulikeinheit; kompatibel mit externen 10.000‑PSI Hydraulikeinheiten.
• Tablet‑Befehlsoberfläche mit Gates eCrimp zur Datenabfrage und Prozesssteuerung.
• Kontaktloser digitaler Positionssensor für präzise und reproduzierbare Crimps.
• Unterstützt 2" 6‑draht Spiralschläuche für hydraulische Anwendungen.
• Horizontale Vorschubausrichtung zur Erleichterung der Montagefertigung.
• Indexierbacken mit automatischer Schmiermittelverteilung für gleichmäßigen Betrieb.
• Farbkodierte Matrizen und Schnellwechselwerkzeug für schnellen Werkzeugwechsel ohne Pressenbetrieb.
• Zugänglichkeit für große Winkelstücke und lange Abhängungen; 2,5" Rücklaufleitung.
• Eingebaute Gabelstapleröffnungen und modulare Konfiguration: nur Kopf, separate Hydraulikeinheit oder vollständig integrierte Presse.

Funktionen und Vorteile (Zusammenfassung)

• Digitale Konnektivität und Tablet‑Steuerung vereinfachen die Einrichtung und reduzieren Fehler durch kontinuierlich aktualisierte eCrimp‑Spezifikationen.
• Die kontaktlose Erfassung sorgt für genaue, konsistente Crimps über ganze Produktionsläufe.
• Portabilitätsoptionen ermöglichen den Einsatz in abgelegenen Umgebungen oder Niedrigvolumen‑Werkstätten in Verbindung mit der integrierten oder einer externen Pumpe.
• Modulares Design ermöglicht die schrittweise Erweiterung der Crimp‑Produktion durch Aufrüstung von Komponenten innerhalb der Gates‑Familie.
• Optimiert für den Einsatz mit Gates‑Schläuchen und ‑Kupplungen für reproduzierbare Assemblies bis 2".

Teile / Varianten
Part # | Product # | Description
78395 / GC32FLEX TSI | 74800013 | 78395 GC32FLEX TSi
78529 / DIE RETENTION PLATE KIT GC32FLEX | 74820177 | 78529 GC32FLEX DIE RETENTION PLATES KIT

Multimedia
Das Produkt enthält ein Produktübersichtsvideo (product overview video).

Technische Daten

• Modellfähigkeit: Crimpen von Baugruppen bis zu 2" (50 mm) Durchmesser.

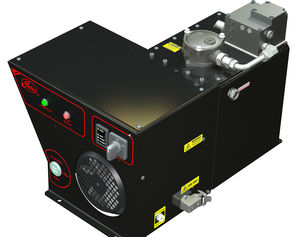

• Hydraulikeinheit: integrierte zweistufige Hydraulikeinheit oder kompatibel mit externen 10.000‑PSI Einheiten.
• Bedienoberfläche: Tablet‑Befehlsoberfläche mit Bluetooth‑Verbindung zum Controller und Gates eCrimp‑Integration.
• Sensoren: präziser, kontaktloser digitaler Positionssensor für genaue und konsistente Crimps.
• Batterie: enthält 18V Lithium‑Ion Milwaukee M18 Akku für ausgewählte Komponenten.
• Schlauchkompatibilität: unterstützt 2" 6‑draht Spiralschläuche.
• Vorschubausrichtung: horizontaler Vorschub.
• Indexierung: Indexierbacken mit automatischer Schmiermittelverteilung.
• Matrizen: farbkodierte Matrizen; Schnellwechselwerkzeug ermöglicht Installation ohne Pressenbetrieb.
• Rücklaufleitung: 2,5" Rücklaufleitung.
• Zugänglichkeit: Konstruktion bietet Zugang für große Winkelstücke und lange Abhängungen.

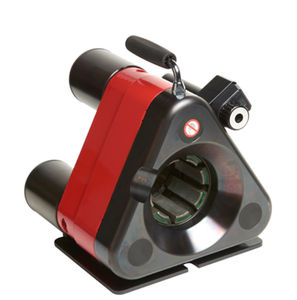

• Portabilität: eingebaute Gabelstapleröffnungen und modulare Aufrüstungsmöglichkeit (nur Kopf, Hydraulikeinheit oder vollständig integrierte Presse).
• Konnektivität/Software: Gates eCrimp auf Tablet für Crimp‑Spezifikationen und technische Informationen.
