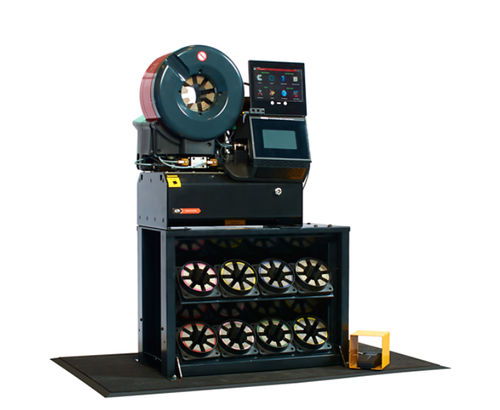

Hydraulikschlauchpresse GC™32TSi™

automatischhydraulischmit großem Fassungsvermögen

Übersicht
Die Gates GC32TSi (Teilenr. 78827) ist eine „smarte" Crimpmaschine für Hydraulikschläuche mit integriertem Touch‑Screen‑Tablet und Zugriff auf die Gates eCrimp®‑Datenbank. Sie verbindet präzise Messfunktionen, automatisierte Bedienführung und gefräste Matrizenhaltesysteme zur Herstellung von werkstattgerechten, dichten Schlauchleitungen für industrielle Anwendungen.

Hauptfunktionen

• Touch‑Screen‑Tablet‑Steuerung mit ikonengestützter Navigation.
• Crimpkapazität bis zu 2" 6‑draht und 2,5" Industrieschläuche.
• Pinch‑Dekompressionsmessung und präzise Außendurchmesser‑Messung zur Einhaltung der Toleranzen.
• Maximale Crimpkraft: 420 Tonnen.
• Rack und Ständer sind separat erhältlich; kompatibel mit GC™32 und GC96™ Crimpmaschinen.

Funktionen und Vorteile

• On‑board Gates eCrimp®‑Spezifikationen, via Wi‑Fi aktualisierbar, zur korrekten Matrizen‑ und Einstellungenwahl.
• Selbstschmierende Crimpkopf reduziert Wartungsaufwand.
• Schnellwechsel‑Werkzeugsystem mit gefrästen Matrizenhalteplatten für schnelles sicheres Laden.
• Horizontale Frontzuführung erleichtert die Handhabung von Baugruppen.
• Vollbereichs‑Matrizensätze für eine breite Schlauchpalette und flexible Produktion.
• Vorgefülltes Ventil und 2‑stufige Pumpe für schnellere Zyklen.
• Magnetischer Ladeanschluss zur stetigen Stromversorgung des Tablets im Dock.
• Elektrik: 208–260V, 50–60 Hz, einphasig, 20 A (NEMA L6‑20 Stecker); häufig auch als 220V einphasig angegeben.
• Max. Nenndruck: 4.800 psi (330 bar).
• Beispielmaße: 27" x 20" x 30".

Produktdetails
Teilenr.: 78827 / GC32TSi 220V
Produktnr.: 74807004
Beschreibung: 78827 GC32TSI CRIMPER 220V
UPC: 770075556886
Höhe (in): 37
Höhe (mm): 940
Spezifikationen: Maschinenmaße 23" B x 19,5" T x 37" H. Ständer (optional): 31 3/4" B x 16 1/2" T (Höhe verstellbar) x 25 1/2" H. Maximale Crimpkraft: 420 Tonnen. Motor: 5 HP. Stromversorgung: 208–260V, 50–60 Hz, 1‑ph, 20 A (NEMA L6‑20). Pumpe: 2‑stufig.
Breite (in): 23
Breite (mm): 584

Konstruktion
Farbe: Rot

Verpackungsdetails
Kundenpack: 1
Gewicht (lbs.): 557.4

Technische Daten

• Modell / Handelsname: GC™32TSi™
• Teilenummer (Variante): 78827 (GC32TSI 220V)
• Produktnummer: 74807004
• UPC: 770075556886
• Maximale Crimpkraft: 420 Tonnen (in manchen Angaben 410 Tonnen)
• Crimpkapazität: bis zu 2" 6‑draht und 2,5" Industrieschläuche
• Nenndruck (max): 4.800 psi (330 bar)
• Motor: 5 HP
• Stromversorgung: 208–260V, 50–60 Hz, einphasig, 20 A (NEMA L6‑20)
• Pumpe: 2‑stufig
• Maschinenmaße: 23" B x 19,5" T x 37" H
• Ständermaße (optional): 31 3/4" B x 16 1/2" T x 25 1/2" H (Höhe verstellbar)
• Gewicht (verpackt): 557.4 lbs
• Farbe: Rot
• Konnektivität: eCrimp® via Wi‑Fi; abnehmbares Touch‑Tablet mit magnetischem Ladeanschluss
• Wartungsmerkmale: Pinch‑Dekompression, präzise Crimpmessung, gefräste Matrizenhalteplatten, Schnellwechsel‑Matritzen, selbstschmierender Crimpkopf
