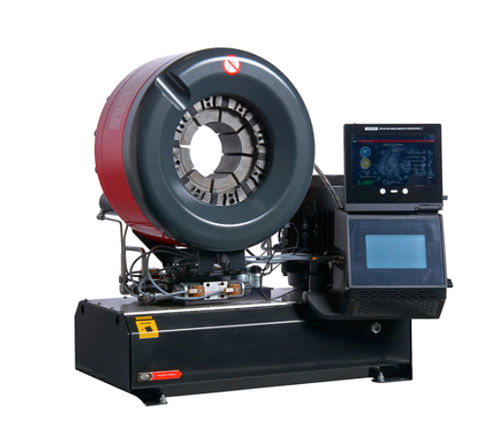

Hydraulikschlauchpresse GC™96TSi™

für Schläuchehydraulischmit großem Fassungsvermögen

Produktübersicht
Die Crimpmaschine GC96TSi™-3 kann 3" Sechsdraht- und industrielle Schläuche bis zu 6" Innen‑Ø crimpen. Diese Maschine ermöglicht es Händlern, zuverlässige und professionell aussehende Schlauchleitungen herzustellen und dem Endanwender zusätzlichen Nutzen zu bieten. Der große Crimpkopf erlaubt die Herstellung von Schlauchleitungen mit verschiedenen Anschlüssen unter Verwendung von crimpenbaren Hülsen und Manschetten. Die GC96TSi™ bietet zusätzliche Vielseitigkeit: in Verbindung mit optionalen Abstandshalter‑Matrizen und GC32™‑Matrizen kann sie auch Gates Hydraulikschlauch‑Assemblies fertigen.

• Elektronisches Touch‑Screen‑Bedienfeld für schnelle Eingabe der Crimp‑Einstellungen.
• Horizontale Frontzuführung erleichtert und vereinfacht das Crimpen.
• 550 t Kraft ermöglicht das Crimpen einer Vielzahl von Verbindungen.
• 2‑Geschwindigkeits Matrizenverschluss und schnelle Rückstellung erlauben schnelles Fertigen von Assemblies.
• Vollständige Matrizensätze, die eine breite Palette von Schläuchen abdecken.
• Crimpt bis zu 3" 6‑Draht und 6" Industrieschläuche.

Intuitives Smart Crimping
Unsere fortschrittlichste Hydraulikschlauch‑Crimpmaschine ist exklusiv für die Montage von Gates Produkten konzipiert und verwendet ein intuitives Touch‑Screen‑Bedienfeld, das fortlaufend auf aktualisierte Gates eCrimp‑Spezifikationen zugreift. Das Touchscreen‑Tablet ist abnehmbar und ermöglicht Live‑Feedback sowie visuelle Diagnosen. Zusätzlich bietet dies eine bequemere Möglichkeit, Maschinen‑Updates in Umgebungen ohne dauerhaften Wi‑Fi‑Zugang zu erhalten. Die GC96TSi wurde so gestaltet, dass die Bedienung vereinfacht wird, z. B. durch die horizontale Beladung und den rückseitig angebrachten Spiegel für sicheres und effektives Crimpen. Ebenso sorgen der selbstschmierende Kopf und die am Ablagerungen reduzierende Ventiltechnik für geringeren Wartungsaufwand.

Merkmale und Vorteile

• On‑Board Gates eCrimp™‑Spezifikationen, kontinuierlich via Wi‑Fi aktualisierbar.
• Geringerer Wartungsaufwand durch selbstschmierenden Crimpkopf mit Hochdruckfett.
• Standard Schnellwechsel‑Werkzeug für einfaches Laden der Matrizen.
• Horizontale Frontzuführung für einfaches und komfortables Crimpen.
• 550 t Kraft ermöglicht das Crimpen vieler verschiedener Kupplungen.
• Vollständige Matrizensätze für eine breite Palette von Schläuchen.
• Verbesserte Montagegeschwindigkeit durch ein vorgefülltes Ventil für schnellen Einsatz.
• Magnetischer Ladeanschluss für konstante Tablet‑Stromversorgung im Dock.

Verfügbare Teile (Tabelle)
Part # | Product # | Description
74800008 | 74800008 | GC96TS
78392/GC96TSI-3 | 74809003 | 78392 GC96TSI-3 CRIMPER
78640/GC96 TSI 3 STAND | 74809010 | 78640 GC96 TSI-3 STAND
78968/GC96TSI POTENTIOMETER | 74820132 | 78968 GC96TSI POTENTIOMETER
| 74827263 | GC96TSI INVERTER

Technische Daten

• Crimpkapazität: bis zu 3" Sechsdraht und bis zu 6" Innen‑Ø für Industrieschläuche.
• Crimpkraft: 550 t.
• Matrizenbewegung: 2‑Geschwindigkeits Matrizenverschluss und schnelle Rückstellung.
• Matrizensätze: vollständige Matrizensätze; kompatibel mit optionalen Abstandshalter‑Matrizen und GC32™‑Matrizen für Gates Hydraulikschlauch‑Assemblies.
• Steuerung: Elektronisches Touch‑Screen‑Tablet‑Bedienfeld, abnehmbares Tablet für Diagnose und Updates; On‑Board Gates eCrimp™‑Spezifikationen (Wi‑Fi‑Updatefähig).
• Zuführungsorientierung: horizontale Frontzuführung für einfache und bequeme Handhabung.
• Wartungsmerkmale: selbstschmierender Crimpkopf (Hochdruckfett); ablagerungsreduzierende Ventiltechnik; vorgefülltes Ventil für schnellen Einsatz.
• Werkzeuge: Standard Schnellwechsel‑Werkzeug für simples Laden der Matrizen; magnetischer Ladeanschluss für das Tablet im Dock.
• Beinhaltete/zugehörige Ersatzteile: Varianten und Zubehör in der Teile‑Tabelle aufgeführt (GC96TS, GC96TSI‑3 Crimper, Stand, Potentiometer, Inverter).
