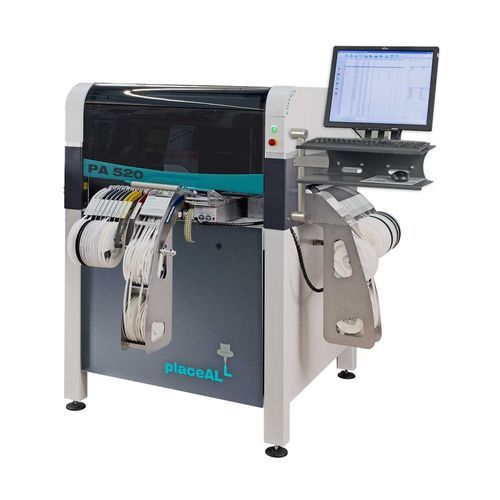

SMT-Bestückungsmaschine placeALL®520

für BGAfür LEDautomatisch

Produktinformationen
Der placeALL®520 ist ein modularer Pick&Place-Automat für Prototypen und Kleinserien. Er verarbeitet ein breites Bauteilspektrum (Chips, Fine-Pitch-Bauteile und BGAs). Eine intelligente Software und bis zu 200 Kitting-Positionen reduzieren Rüstzeiten und steigern die Produktivität bei kleinen Losgrößen. Die Maschine kann vor Ort inline integriert oder mit weiteren Optionen nachgerüstet werden.

Einsatzgebiet
Bestücken und Dosieren für Prototypen und Null-/Kleinserien, Durchsatz bis zu 4000 Bauteile pro Stunde.

Zuführungseinheiten
Zuführung aus Gurt (tape), Stange (stick), Gurtabschnitt, Tray und Schüttgut.

Bauteilspektrum
Chips von 0201 bis Fine-Pitch 70 × 70 mm (Raster 0,4 mm), BGAs, CSPs, µBGAs, QFNs sowie Sonderbauteile wie Steckverbinder und bedrahtete LEDs.

Technische Daten

• 100 Slots für 8 oder 12 mm Single-Tape-Feeder
• Bis zu 200 Positionen für 8 mm Gurte
• Bis zu 1 Bestückkopf
• Bis zu 2 Dosierköpfe
• Optional teilbarer Maschinenrahmen
• Max. Leiterplattengröße: 520 x 430 mm
• Standfläche (mit Feeder): 1820 x 1425 x 1570 mm
• Betriebsart: Standalone oder Inline
• Durchsatz: bis zu 4000 Bauteile pro Stunde

Produktvergleich (Auszug)
placeALL®520 | placeALL®620
100 Slots für 8 oder 12 mm Single-Tape-Feeder | 108 Slots für 8 oder 12 mm Single-Tape-Feeder
Bis zu 200 Positionen für 8 mm Gurte | Bis zu 208 Positionen für 8 mm Gurte
Bis zu 1 Bestückkopf | Bis zu 2 Bestückköpfe
Standfläche 1820 x 1425 x 1570 mm (mit Feeder) | Standfläche 2000 x 1500 x 1600 mm (mit Feeder)
4000 Bauteile pro Stunde | 10500 (zwei Köpfe) / 6000 (4600 / IPC9850) Bauteile pro Stunde

Technische Spezifikationen

• Modell: placeALL®520
• Hersteller: Fritsch GmbH
• 100 Slots für 8 oder 12 mm Single-Tape-Feeder
• Bis zu 200 Positionen für 8 mm Gurte
• Bis zu 1 Bestückkopf
• Bis zu 2 Dosierköpfe
• Optional teilbarer Maschinenrahmen
• Max. Leiterplattengröße: 520 x 430 mm
• Standfläche (mit Feeder): 1820 x 1425 x 1570 mm
• Betriebsart: Standalone oder Inline
• Durchsatz: bis zu 4000 Bauteile pro Stunde
• Zuführung: Gurt, Stange, Gurtabschnitt, Tray und Schüttgut
• Bauteilspektrum: Chips 0201 bis Fine-Pitch 70 × 70 mm (Raster 0,4 mm), BGAs, CSPs, µBGAs, QFNs, Sonderbauteile (Steckverbinder, bedrahtete LEDs)
