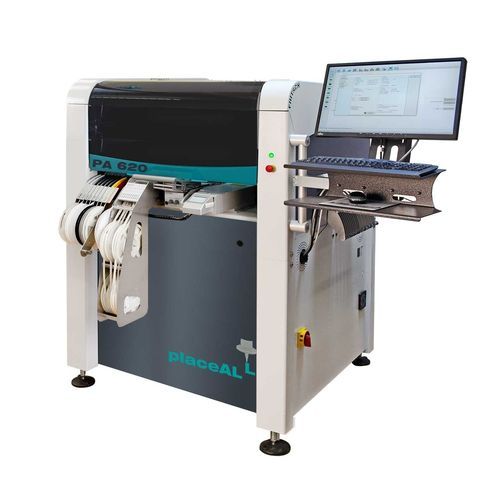

SMT-Bestückungsmaschine placeALL®620

für BGAfür LEDInline

Produktinformationen
Der placeALL®620 ist modular aufgebaut und für die Fertigung von kleinen bis mittleren Serien konzipiert. Er deckt ein breites Bauteilspektrum ab – von Chips 0201 bis zu Fine-Pitch-Bauteilen 70×70 mm (0,3 mm) und BGAs. Das System unterstützt bis zu 208 Zuführpositionen und verfügt über eine Software zur Minimierung der Rüstzeiten. placeALL®620 Einheiten können als Standalone-Geräte oder in Inline-Produktionslinien (z. B. smartLINE) nach SMEMA integriert werden.

Einsatzgebiet
SMT-Bestückung und Dosierung für geringe bis mittlere Stückzahlen, Bestückleistung bis zu 10.500 Bauteile pro Stunde (zwei Köpfe) bzw. 6.000 Bauteile pro Stunde (andere Konfigurationen: 4600 / IPC9850).

Zuführungseinheiten
Zuführung von Bauteilen aus Gurt, Stange, Gurtabschnitt, Tray und Schüttgut.

Bauteilspektrum
Von Chips 0201 bis zu Fine-Pitch-Bauteilen 70×70 mm (0,3 mm), einschließlich BGAs, µBGAs, CSPs, QFNs und Sonderbauteilen wie Steckverbinder und bedrahtete THT-LEDs.

Technische Daten

• Modell: placeALL®620
• Feeder-Slots: 108 Slots für 8 oder 12 mm single tape FEEDER (max. 208 Positionen für 8 mm Gurte)
• Maximale Feeder-Positionen: bis zu 208 für 8 mm Gurte
• Köpfe: bis zu 2 Bestückköpfe; bis zu 2 Dosierköpfe
• Unterstützte Feeder: Gurt, Stange, Gurtabschnitt, Tray, Schüttgut
• Bauteilspektrum: Chips 0201 bis 70×70 mm Fine Pitch (0,3 mm), BGAs, µBGAs, CSPs, QFNs, Steckverbinder, bedrahtete THT-LEDs
• Max. Leiterplattengröße: 520 × 430 mm
• Standfläche mit FEEDER: 2000 × 1500 × 1600 mm
• Maschinenrahmen: optional teilbar
• Betriebsarten: Standalone oder Inline (SMEMA-kompatibel)
• Durchsatz: bis zu 10.500 Bauteile/h (zwei Köpfe); 6.000 (4600 / IPC9850)

Produktvergleich
placeALL®620 | placeALL®620L | placeALL®620XL
108 Slots für 8 oder 12 mm single tape FEEDER | 144 Slots für 8 oder 12 mm single tape FEEDER | 176 Slots für 8 oder 12 mm single tape FEEDER
max. 208 Positionen für 8 mm Gurte | max. 248 Positionen für 8 mm Gurte | max. 248 Positionen für 8 mm Gurte
max. 2 Bestückköpfe | max. 2 Bestückköpfe | max. 2 Bestückköpfe
Standfläche 2000 × 1500 × 1600 mm mit FEEDER | Standfläche 2350 × 1500 × 1600 mm mit FEEDER | Standfläche 2350 × 1800 × 1600 mm mit FEEDER
10500 (zwei Köpfe) / 6000 (4600 / IPC9850) Bauteile pro Stunde | 10500 (zwei Köpfe) / 6000 (4600 / IPC9850) Bauteile pro Stunde | 10500 (zwei Köpfe) / 6000 (4600 / IPC9850) Bauteile pro Stunde

Technische Spezifikationen

• Modell: placeALL®620
• Feeder-Slots: 108 Slots für 8 oder 12 mm single tape (bis max. 208 Positionen für 8 mm Gurte)
• Köpfe: bis zu 2 Bestückköpfe; bis zu 2 Dosierköpfe
• Feeder-Typen: Gurt, Stange, Gurtabschnitt, Tray, Schüttgut
• Bauteilspektrum: Chips 0201 bis 70 × 70 mm Fine Pitch (0,3 mm), BGAs, µBGAs, CSPs, QFNs, Sonderbauteile
• Maximale Leiterplattengröße: 520 × 430 mm
• Standfläche mit FEEDER: 2000 × 1500 × 1600 mm
• Rahmen: optional teilbar
• Betriebsarten: Standalone oder Inline (SMEMA-kompatibel)
• Durchsatz: bis zu 10.500 Bauteile/h (zwei Köpfe); 6.000 (4600 / IPC9850)
