Erdungs-Fehlerdetektor X52UB6

Beschreibung

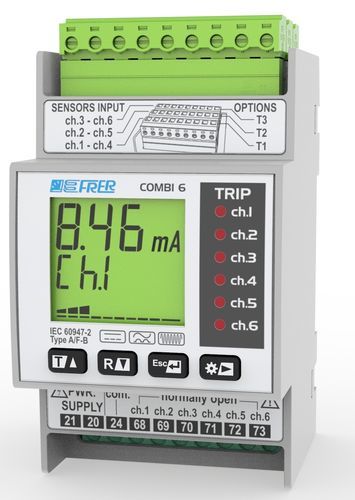

Das mehrkanalige Erddifferenzialrelais X52UB6 COMBI 6 ist für die Überwachung und den Schutz von bis zu 6 unabhängigen Systemen ausgelegt. Das Gerät belegt 3 DIN-Module und verfügt über abnehmbare Klemmenleisten zur Vereinfachung von Installation und Verdrahtung. Vier Fronttasten ermöglichen direkte Programmierung; die Kopier-/Einfügefunktion im Einstellungsmenü beschleunigt die Konfiguration. Eine spezielle Taste scrollt durch die Kanäle und wählt den anzuzeigenden Eingang. Bei Auslösung zeigt das Display automatisch den zuletzt ausgelösten Kanal an und die entsprechende LED leuchtet.

Hauptmerkmale

• Funktion: mehrkanaliges Erddifferenzialrelais zur Überwachung und zum Schutz
• Unabhängige Eingänge/Kanäle: bis zu 6
• Gerätebreite: 3 DIN-Module
• Klemmenleisten: abnehmbar zur Vereinfachung von Verkabelung und Wartung
• Benutzeroberfläche: 4 Fronttasten zur Programmierung; Kopier-/Einfügefunktion
• Kanalauswahl: spezielle Taste zum Durchscrollen und Auswählen des anzuzeigenden Eingangs
• Auslöseanzeige: automatische Anzeige des zuletzt ausgelösten Kanals; LED pro Kanal
• Verfügbare Versionen: Typ B, Typ A/F, Gemischt B-A/F (5 Eingangskombinationen)

Verfügbare Versionen

• Nur Typ B
• Nur Typ A/F
• Gemischt B-A/F mit 5 wählbaren Eingangskombinationen

Downloads

• Datasheet (PDF)
• Benutzerhandbuch (PDF)
• Technische Zeichnung (PDF / DWG / STP)

Videos
Produktpräsentations- und Demonstrationsvideos stehen zur Unterstützung von Installation und Inbetriebnahme zur Verfügung.

Technische Daten

• Modellfamilie: COMBI 6 (mehrkanalige Erddifferenzialrelais)
• Modell: X52UB6
• Eingänge: bis zu 6 unabhängige Kanäle
• Gerätegröße: 3 DIN-Module
• Klemmenleisten: abnehmbar
• Benutzeroberfläche: 4 Fronttasten; Kopier-/Einfügefunktion
• Kanalauswahl: spezielle Scrolltaste; Display zeigt ausgewählten oder zuletzt ausgelösten Kanal
• Anzeigen: LED pro Kanal zur Anzeige des Auslösezustands
