Erdungs-Fehlerdetektor X72UX6

Produktübersicht

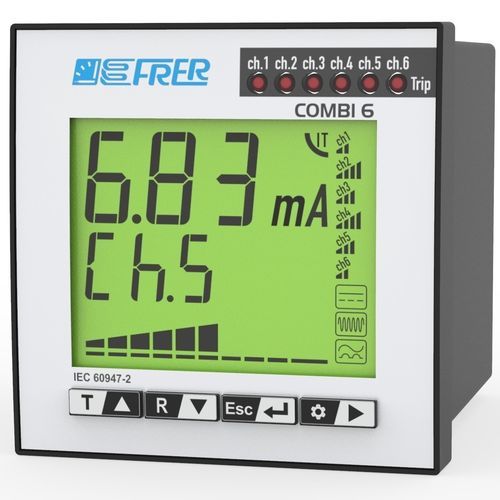

Das COMBI-6 Mehrkanal-Erdschlussrelais X72UX6 ist für die Überwachung und den Schutz von bis zu 6 unabhängigen Erdschlusskreisen ausgelegt. Das kompakte Bedienfeldgerät 72x72 mm reduziert den Platzbedarf und vereinfacht die Verdrahtung durch herausziehbare Klemmenblöcke. Die Front bietet 4 Programmiertasten, eine spezielle Taste zum Durchblättern der Kanäle und eine Kopier-/Einfügefunktion im Einstellungsmenü. Bei Auslösung zeigt das Display automatisch den zuletzt ausgelösten Kanal an und die zugehörige Kanal-LED leuchtet. Erhältlich als Typ B, Typ AF und Gemischt B/AF mit fünf Eingangskombinationen.

Hauptmerkmale

• Überwachung und Schutz von bis zu 6 unabhängigen Erdschlusskreisen
• Kompakte Gehäusegröße 72x72 mm
• Herausziehbare Klemmenblöcke für vereinfachte Verdrahtung und Wartung
• 4 Fronttasten zur direkten Konfiguration
• Kopier-/Einfügefunktion in den Einstellungen zur Beschleunigung der Inbetriebnahme
• Spezielle Taste zum Durchblättern der Kanäle zur Auswahl des angezeigten Eingangs
• Automatische Anzeige des zuletzt ausgelösten Kanals mit LED-Anzeige pro Kanal

Verfügbare Versionen

• Nur Typ B
• Nur Typ AF
• Gemischt B/AF (5 Eingangskombinationen)

Dokumentation
Datenblatt, Benutzerhandbuch und technische Zeichnungen auf Anfrage verfügbar.

Technische Daten

• Modell: X72UX6
• Einbaumaß: 72 x 72 mm
• Kanäle: bis zu 6 unabhängige Systeme
• Klemmentyp: herausziehbare Klemmenblöcke
• Frontschnittstelle: 4 Programmiertasten + spezielle Taste zum Durchblättern der Kanäle
• Anzeigeverhalten: zeigt gewählten Eingang; bei Auslösung zeigt automatisch den zuletzt ausgelösten Kanal
• Visuelle Anzeige: LED pro Kanal zur Anzeige eines Auslösers
• Konfigurationshilfe: Kopier-/Einfügefunktion im Einstellungsmenü
• Produktvarianten: Typ B, Typ AF, Gemischt B/AF (5 Eingangskombinationen)
• Verwendungszweck: Überwachung und Schutz mehrerer Erdschlusskreise
