Erdungs-Fehlerdetektor X52UL6

Übersicht

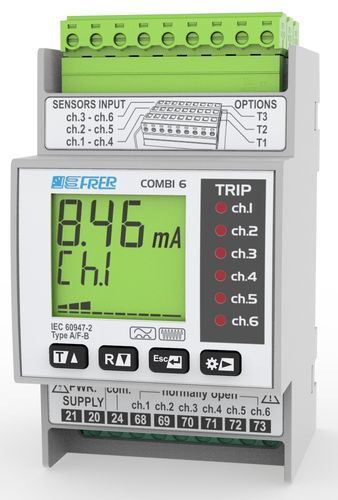

Das Multikanal-Erdschlussrelais COMBI 6 (Modell X52UL6) wurde zur Überwachung und zum Schutz von bis zu sechs unabhängigen elektrischen Systemen entwickelt. Das kompakte Gerät belegt 3 DIN-Module und zentralisiert die Mehrkreisüberwachung, wodurch Platz im Schaltschrank gespart und die Verdrahtung vereinfacht wird. Herausnehmbare Klemmenblöcke erleichtern Anschlussarbeiten und Wartung.

Hauptmerkmale

• Überwacht bis zu 6 unabhängige Systeme (Multikanal)
• Kompakt: Gerät auf 3 DIN-Modulen
• Herausnehmbare Klemmenblöcke zur Vereinfachung von Verdrahtung und Installation
• Vier Fronttasten für sofortige Programmierung
• Kopier/Einfügen-Funktion im Einstellungsmenü zur vereinfachten Konfiguration
• Dedizierte Taste zum Durchblättern der Kanäle und Auswahl der angezeigten Eingabe
• Automatische Anzeige des zuletzt ausgelösten Kanals bei Auslösung sowie LED-Anzeige des ausgelösten Kanals
• Verfügbar in Versionen für Typ B, Typ AF und gemischte B/AF-Kombinationen

Verfügbare Versionen

• Nur Typ B
• Nur Typ AF
• Gemischt B/AF mit 5 verschiedenen Eingangskombinationen

Betrieb und Anzeige
Die Frontbedienelemente umfassen vier programmierbare Tasten und eine dedizierte Taste zum Durchblättern der Kanäle. Das Display zeigt den ausgewählten Eingangskanal an; im Auslösefall zeigt das Display automatisch den zuletzt ausgelösten Kanal und die entsprechende LED leuchtet. Einstellungen lassen sich per Kopieren/Einfügen zwischen Kanälen schnell übertragen.

Mechanische Hinweise und Installation
Gerätebreite: 3 DIN-Module. Herausnehmbare Klemmenblöcke sind für einfachere Verdrahtung und Wartung vorgesehen. Entwickelt für die Schrankmontage mit optimierten Abmessungen zur Reduzierung von Platzbedarf und Verdrahtungsaufwand.

Dokumentation

• Datenblatt und Benutzerhandbuch zum Download verfügbar
• Technische Zeichnungen (PDF/CAD) für Ausschnitt und Montage im Schaltschrank verfügbar

Technische Daten

• Modell: X52UL6
• Produkttyp: COMBI 6 Multikanal-Erdschlussrelais
• Anzahl Kanäle: Bis zu 6 unabhängige Eingänge
• Versionen: Nur Typ B; Nur Typ AF; Gemischt B/AF (5 Eingangskombinationen)
• Größe: 3 DIN-Module
• Klemmen: Herausnehmbare Klemmenblöcke
• Frontbedienung: 4 programmierbare Tasten
• Programmierungshilfen: Kopier/Einfügen-Funktion im Einstellungsmenü
• Kanalauswahl: Dedizierte Taste zum Durchblättern/Anzeigen
• Auslöseanzeige: Automatische Anzeige des zuletzt ausgelösten Kanals und entsprechende LED
