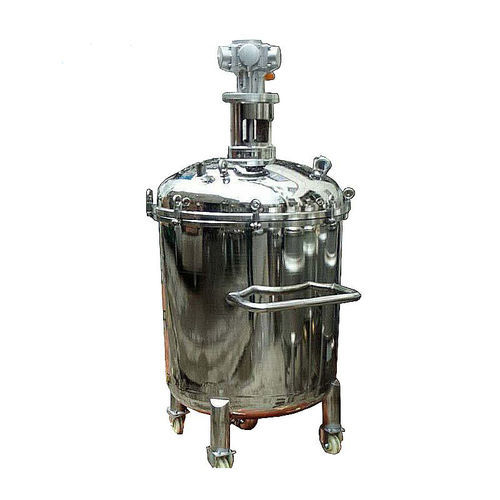

Rührkesselreaktor

für die Pharmaindustriezur industriellen Anwendungfür Chemikalien

Übersicht
Die Mantelreaktoren von JCT Machinery sind Kessel‑Typ Reaktionsgefäße aus Edelstahl mit integriertem Rührwerk und einer äußeren Mantelkammer zur Zirkulation eines Heiz‑ oder Kühlmediums. Sie werden in temperaturkontrollierten Prozessen in Chemie, Pharma, Farbstoff‑ und Lackherstellung eingesetzt.

Hauptgefahrenzustände

• Lufteintritt bei Wartungsarbeiten (öffnen der Mannlochklappe, unvollständiger Austausch) kann explosionsfähige Gemische im Gefäß bilden.
• Verwendung brennbarer Gase zur Druckaufbringung oder Druckprüfung ohne geeignete Sicherungsmaßnahmen kann explosionsfähige Atmosphären erzeugen.
• Heißarbeiten ohne Gefahrenanalyse, gültige Genehmigung oder korrekte Isolierung (Blindplatten) erhöhen Brand‑/Explosionsrisiko.
• Undichte Schrauben, Flansche oder Ventilverbindungen können unter Druck leckieren oder versagen.
• Betrieb über Auslegungsgrenzen (Überdruck, Überlast) kann zu katastrophalen Ausfällen führen.
• Unbefugtes Absenken des Flüssigkeitsstands kann Wasser‑Dichtungen unwirksam machen und Luftansaugung durch Pumpen/Kompressoren ermöglichen.
• Unentdeckte Änderungen von Prozessparametern (z. B. Sauerstoffeintrag, Temperaturabweichungen) können gefährliche Reaktionen auslösen.

Hauptarten von Bedienfehlern

• Falsche Reihenfolge beim Austausch und der Reinigung von Anlagen führt zu eingesperrten Gefahren.
• Unsachgemäße Ventilbedienung (gestaffelt, falsche Reihenfolge, Verzögerungen) verursacht Rückfluss, eingeschlossene Drücke oder Überdruck.
• Zu schnelles oder ungleichmäßiges Beschicken führt zu schnellen Temperaturanstiegen oder Erstarren des Produkts.
• Nicht rechtzeitiges Ablassen von Kondensat oder falsche Kondensatbehandlung verursacht Wasserüberdruck.
• Saugprobleme von Kompressoren und Pumpen ermöglichen Lufteintrag und Bildung explosionsfähiger Gemische.
• Vorzeitiges Abschalten von Pumpen oder Kühlkreislauf führt zu lokalem Überhitzen und Anlagenschäden.
• Einschleusen falscher Materialien kann zu Zersetzung oder heftigem Reaktionsverhalten führen.
• Falsches Handhaben von Abscheide‑/Auslassventilen kann Überlauf oder Dachentladung mit erhöhtem Zündrisiko bei offenem Feuer verursachen.

Konstruktion des Mantelreaktors (Kernaussagen)

• Aufbau: Edelstahlgefäß mit internem Rührwerk und äußerem oder integriertem Mantel für den Umlauf des Wärmeträgermediums.
• Funktion des Mantels: Ermöglicht kontrolliertes Heizen oder Kühlen durch Zirkulation eines Wärmeübertragungsmediums.
• Typische Anwendungen: chemische Synthese, pharmazeutische Reaktionen, Farbstoffverarbeitung, Lack‑ und Beschichtungsproduktion und andere temperaturkritische Prozesse.

Vorsichtsmaßnahmen und Wartungshinweise

• Reaktor während Wartungsarbeiten vollständig von Prozessleitungen isolieren; zertifizierte Blindplatten verwenden und Dichtigkeit prüfen.
• Heißarbeiten nur nach formaler Risikoanalyse und gültiger Genehmigung durchführen; für Belüftung und gasfreie Bedingungen sorgen.
• Keine brennbaren Gase zur Druckprüfung verwenden, außer bei nachgewiesenen Sicherheitsmaßnahmen und Überwachung.
• Korrekte Ventilbediensequenzen durch Verfahrensanweisungen und Schulung sicherstellen, um Rückfluss und eingeschlossene Drücke zu vermeiden.
• Prozessparameter (Druck, Temperatur, Sauerstoffgehalt) kontinuierlich überwachen und Abweichungen alarmieren.
• Pumpen/Kompressoren vor Trockenlauf und negativer Ansaugung schützen; Kondensat rechtzeitig ablassen und Füllstände kontrollieren.

Technische Spezifikationen

• Material: Edelstahl für produktberührte Teile.
• Typ: Mantelreaktor / Reaktionskessel mit Rührwerk.
• Hauptkomponenten: Reaktorkörper, internes Rührwerk, Mantel (Zwischenschicht), Mannloch, Ventile, Flansche und Dichtungen.
• Rolle des Mantels: Heizen/Kühlen über zirkulierendes Medium (Wärmeöl, Dampf, Wasser, Glykol je nach Spezifikation).
• Steuerung: Erfordert Füllstand-, Temperatur‑ und Drucküberwachung mit sicherheitsrelevanten Verriegelungen.
• Typische Branchen: Chemie, Pharma, Farbstoffe, Lacke und spezialisierte Prozessindustrien.
• Wartungsfokus: Isolation (Blindplatten), Heißarbeitsgenehmigungen, Ventil/Pumpen‑Sequenzierung, Kondensatabführung und Parameterüberwachung.
