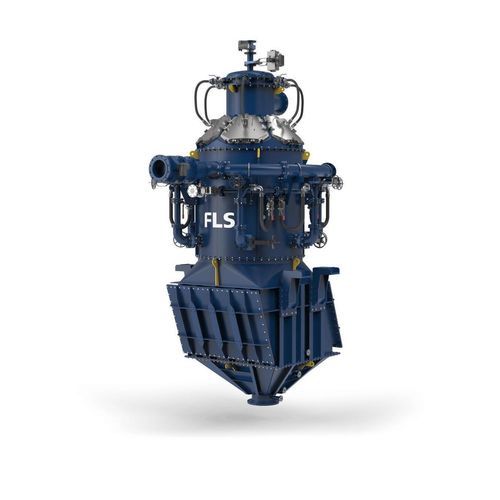

Flotationsmaschine RFC™ series

Overview
Die REFLUX™ Flotationszelle (RFC™) von FLSmidth ist eine hochdurchsatzfähige Flotationslösung, die entwickelt wurde, um deutlich höhere Verarbeitungsleistungen bei reduzierter Anlagenfläche zu ermöglichen. Der RFC arbeitet mit erhöhten Gas‑ und Zuflusssätzen und nutzt Fluidisierungs‑(Wasch‑)Wasser, um im Vergleich zu konventionellen Zellen bis zu zehnfachen Durchsatz bei verbesserter Trennschärfe zu erreichen.

Key benefits

• Reduzierte CAPEX und OPEX durch Ersatz mehrerer konventioneller Flotationszellen und Verringerung des erforderlichen Volumens/der Stellfläche.
• Verbesserte Konzentratqualität und Rückgewinnung durch optimierte Hydrodynamik und Hoch‑Scherrate‑Kontakt zwischen Blasen und Partikeln.
• Niedrigere Betriebskosten: reduzierte Leistungsaufnahme (bis zu ~30%), geringer Luftverbrauch (bis zu ~65%) und reduziertes Waschwasser im Vergleich zu Schaumwaschverfahren.
• Hoher Durchsatz (bis zu 10× konventionelle Zellen) zur einfachen Kapazitätserweiterung und Flächenminimierung.

How it works

• Hochscherrate‑Vor‑Kontakt‑Sparger und geneigte Kanäle ermöglichen luftgefüllten Betrieb und erzeugen feinere Blasen, wodurch die Blasenoberflächenstromstärke erhöht wird (berichtet bis zu ~4× vs. traditionelle Zellen).
• Der Kontakt zwischen Blasen und floatierbaren Partikeln erfolgt in einer Umgebung mit hoher Scherrate zur Erhöhung von Kollision‑ und Anhaftungsraten.
• Fluidisierungs‑(Gegenstrom‑Wasch‑)Wasser liefert wirksames Waschen und Gangue‑Abscheidung und verbessert die Produktgüte ohne klar definierte Schaum‑Pulpe‑Schnittstelle.
• RFC‑Konstruktionselemente (Lamellen und fluidisierte Bettmerkmale) ermöglichen feinere Trennung bei niedrigen Drücken und reduziertem Energiebedarf pro verarbeiteter Tonne.

Applications

• Rougher-, Scavenger‑ und Cleaner‑Flotationsaufgaben.
• Nachbehandlung von Tailings und Kapazitätserhöhungen in bestehenden Flotationskreisläufen — einfache Nachrüstung mit geringerem CAPEX.
• Hochdurchsatz‑Betriebe, die eine kompakte Anlagenfläche und verbesserte Wasser‑/Energieeffizienz erfordern.

Models and selection
Die RFC‑Produktfamilie umfasst mehrere Modelle. Wählen Sie Modell und Größe passend zur Kapazität und zu den Anlagenanforderungen aus.

Models comparison (excerpt)

• RFC300 | Durchmesser: 300 mm | Gesamter Zulauf‑Pulpe: 5–13 m3/h | Waschwasser: 1–5 m3/h | Gas: 2–13 Am3/h
• RFC500 | Durchmesser: 500 mm | Gesamter Zulauf‑Pulpe: 14–35 m3/h | Waschwasser: 1–14 m3/h | Gas: 5–35 Am3/h

Maintenance & service
Der Hersteller bietet Aftermarket‑Support, einschließlich Lieferung von Ersatz‑ und Verschleißteilen, präventiven Wartungsprogrammen, technischer Beratung, Fehlerbehebung, Kreislauf‑Audits und Schulung von Bedien‑/Wartungspersonal zur Maximierung der Verfügbarkeit und Lebensdauer der Ausrüstung.

Technical specifications

• Technologie: REFLUX™ Flotation Cell (RFC™) kombiniert Vor‑Kontakt‑Sparger, geneigte Kanäle, Lamellen/fluidisierte Bettmerkmale und Gegenstrom‑Fluidisierungs‑Wasser.
• Leistung: bis zu 10× Durchsatz gegenüber konventionellen Flotationszellen; bis zu ~4× Blasenoberflächenstrom im Vergleich zu traditionellen Zellen.
• Betriebliche Effizienz: mögliche Reduktionen von Leistung (bis zu ~30%), Luft (bis zu ~65%) und Waschwasser gegenüber Schaumwaschtechnologien.
• Anwendungen: Rougher, Scavenger, Cleaner Flotation; Tailings‑Reprocessing; Kapazitätserhöhungen als Retrofit.
• Repräsentative Modelle: RFC300, RFC500, RFC1400, RFC2000, RFC3000, RFC3600.
• Konstruktionsmerkmale: druckbeaufschlagtes Gehäuse mit Sicherheitsentlastung, sichere Hebeösen und Einhaltung globaler Sicherheitsstandards.
