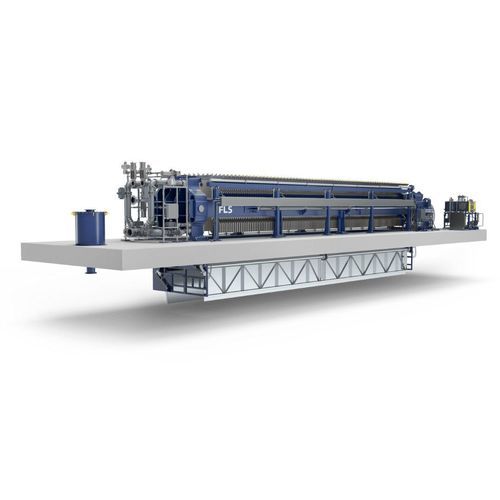

Rahmenfilterpresse AFP

Membranautomatischkontinuierlich

Übersicht
Die Filtrationslösungen von FLS sind für großtechnische Bergbau-Entwässerung und Feststoff-/Flüssigkeitstrennung ausgelegt. Die Systeme zielen auf hohe Wassergewinnung, geringe Kuchenfeuchte und zuverlässigen Betrieb unter harten Prozessbedingungen ab. Optionen und Konfigurationen decken verschiedene Rohstoffaufbereitungsanwendungen und Standortbedingungen ab.

Druckfilter
Druckfilterpressen liefern trockenere Filterkuchen, indem die Suspension in Plattenkammern gepumpt wird, wo Feststoffe vom Filtermedium zurückgehalten werden und das Filtrat abläuft. Die Effizienz hängt von Zuführungsdruck, Kuchenstärke, Suspensionseigenschaften und gewähltem Filtermedium ab. Pressen eignen sich, wenn geringe Kuchenfeuchte und hohe Rückgewinnung erforderlich sind.

Automatic Filter Press (AFP) — Produktmerkmale
Die FLS Automatic Filter Press (AFP) Baureihe ist für anspruchsvolle, hochkapazitive Mineralverarbeitung ausgelegt. Konfigurationen umfassen versenkte Kammerplatten und optionale Membranplatten zur zusätzlichen Kuchenpressung. Typische AFP-Fähigkeiten: hohe Zuführdrücke (bis zu 16 bar), mehrere Plattengrößen und anpassbare Plattendesigns zur Optimierung von Durchsatz und Reduktion der Kuchenfeuchte.

• Verfügbare Plattengrößen: 900, 1200, 1500, 2000 und 2500 mm quadratisch.
• Optionale Membranplatten zur Maximierung der Kuchenpressung und Reduzierung der Feuchte.
• Versenkte Kammerplatten für spezifische Suspensionstypen verfügbar.
• Für kontinuierlichen, robusten Betrieb im Bergbau konzipiert.

AFP 2500 — Beispielleistung
Die AFP 2500 ist für großtechnische Tailings-Entwässerung ausgelegt. Beispielangabe: in der Lage, unter geeigneten Betriebsbedingungen >200 m³ Wasser pro Stunde zurückzugewinnen, was sehr hohe Durchsätze für große Bergwerke ermöglicht (Referenz: Anlagen mit >21.000 tpd).

AFP-Erweiterungen und Optionen

• Maxa™ Filterplatte: optimierte Geometrie und interne Strömungswege zur Erhöhung des Plattenvolumens (typ. +5–10%), Gewinn von bis zu +3–5% Filterfläche und verbesserte offene Filtratfläche für schnellere Zyklen und längere Plattenlebensdauer.
• IntelliPlate™ Trübungserkennungs-Alarm: optionales, autarkes Sensorsystem zur kontinuierlichen Überwachung der Filtrattrübung und Erkennung von Tuchschäden in Echtzeit für frühzeitige lokale Warnungen.
• Automatische Tuchwaschanlage und Vorrichtungen zur Tuchreparatur/-wartung für kontinuierlichen Betrieb erhältlich.

Weitere Druckfilter-Varianten

• Shriver® Filter Press: bewährte Universalpresse, konfigurierbar für Membranplatten, korrosionsbeständige oder lebensmitteltaugliche Optionen; umfangreiche Referenzen weltweit.
• Pneumapress® Filter: pneumatisch unterstützter Druckfilter, der eine kompakte Filtrationslösung für verbesserten Durchsatz und Filtratqualität bietet.

Vakuumfilter
Vakuumfilter arbeiten kontinuierlich und nutzen Vakuum als Trocknungsmittel für den Filterkuchen. Zyklus- und Trocknungszeiten hängen von Kuchenstärke, Temperatur und Schlammdichte ab. Mehrere Vakuumfiltertypen und -anpassungen (Waschstufen, Dampfzudosierung, Medienwahl) sind verfügbar, um Prozessanforderungen zu erfüllen.

Vakuumfiltertypen und Eigenschaften

• Horizontale Bandfilter: kontinuierlicher Betrieb, geeignet für schnell filtrierende Materialien und Konzentrate; ausgelegt für mehrstufiges Waschen und geringe Kuchenfeuchte; Bandauswahl anwendungsspezifisch.
• Scheibenfilter: rotierende Scheiben mit Vakuumzonen für kontinuierliche Kukenbildung, Waschen und Austrag; hohe Entwässerungseffizienz und Durchsatz, geeignet für Paste-Backfill und Konzentratentwässerung.
• Trommelfilter: rotierende Trommel teilweise in der Suspension; Kukenbildung, Waschen und Austrag finden innerhalb einer Trommelumdrehung statt; einfacher Betrieb und wartungsfreundlich, flexible Drehzahlsteuerung für Kuchenstärke.
• Horizontale Beckenfilter: kontinuierlicher Vakuumfilter für körnige/schnell sedimentierende Feststoffe mit Optionen für Dampf-/Heißlufttrocknung und hoher Kapazität pro m².

Granuläre Medienfilter
Die granulare Medienfiltration entfernt Schwebstoffe aus Wasser und Prozessflüssigkeiten. FLS bietet granulare Medienfilter mit konstruierten Unterdrain-Systemen (Partnerschaft AWI®) zur Gewährleistung gleichmäßiger Rückspülverteilung, Medienretention und effizienter Reinigung—geeignet für großvolumige Behandlung und lange Produktionsläufe mit begrenzter Wartung.

Wesentliche Vorteile (gesamt)

• Hohe Effizienz und Produktivität: große Filterfläche und designspezifische Abstimmung für hohen Durchsatz.
• Reduzierte Betriebs- und Wartungskosten: ausgelegt für geringen Wartungsaufwand und geringeren Verbrauch an Verschleißteilen.
• Optimierte Kuchenrückgewinnung und Filtratqualität: zielt auf trockenere Kuchen und verbesserte Wassergewinnung ab.
• Flexibilität und Konfigurierbarkeit: Druck- und Vakuumkonzepte, Membranoptionen, Waschmöglichkeiten und Materialwahl für korrosive oder lebensmitteltaugliche Anwendungen.

Anwendungen

• Bergbau: Tailings-Entwässerung, Konzentrats-Entwässerung, Paste-Backfill, Wassergewinnung aus Prozessströmen.
• Chemische und Allgemeinindustrie: Entwässerung von Schlämmen, Feststoffhandling, wenn trockene Kuchen, Waschbarkeit oder Filtratklarheit gefordert sind.
• Prozesse, die geringe Kuchenfeuchte, Gegenstromwäsche oder sehr hohen Entwässerungsdurchsatz erfordern.

Technische Spezifikationen

• AFP Betriebsdruck: bis zu 16 bar (anwendungsabhängig).
• Filterplatten quadratische Größen: 900, 1200, 1500, 2000, 2500 mm.
• AFP 2500 Beispielkapazität: >200 m³ Wasser/Stunde (anwendungsabhängig).
• Maxa™ Plattenverbesserungen: typ. +5–10% Plattenvolumen, potenziell +3–5% Filterfläche, erhöhte offene Filtratfläche für schnellere Zyklen.
• Optionen: Membranplatten; versenkte Kammerplatten; automatische Tuchwäsche; IntelliPlate™ Trübungserkennung; kundenspezifische Underdrain-Optionen für granulare Medienfilter.
• Vakuumfiltertypen: horizontales Band, Scheibe, Trommel, horizontales Becken; kontinuierlicher Betrieb mit Wasch- und Trocknungsoptionen.
• Materialien und Konstruktion: schwere, robuste Bauarten mit Optionen für korrosionsbeständige oder lebensmitteltaugliche Materialien; konstruiertes Underdrain (AWI®) für granulare Medienfilter.
