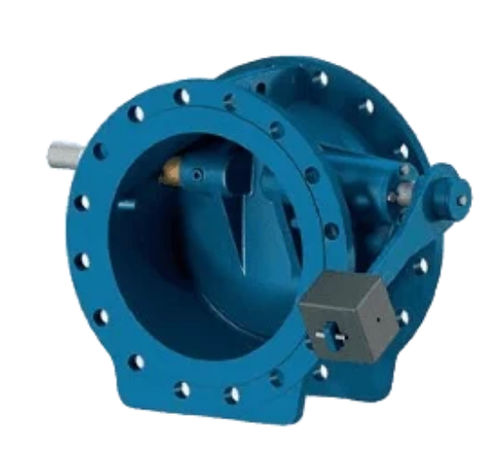

Scheibenrückschlagventil

für WasserDoppelflanschNiederdruck

Kippventile werden in Pumpensystemen eingebaut, um einen Rückfluss zu verhindern. Die doppelt exzentrische Konstruktion ermöglicht ein sehr schnelles Öffnen bei niedrigem Druck. Dadurch ist es auch für Systeme mit häufigen Durchfluss- und Druckschwankungen geeignet. Das einstellbare Hebel-/Gegengewichtssystem ermöglicht die Einstellung der Schließgeschwindigkeit. Alle Innenteile sind aus rostfreiem Stahl oder mit einer Epoxidbeschichtung von 250 Mikron versehen. Durchflussmengen Spitze Unsere Welle ist trapezförmig: sie ermöglicht eine bessere Positionierung und die Möglichkeit, das Gegengewicht vor Ort von links nach rechts auszutauschen. Auf Anfrage ist es möglich, dieses Rückschlagventil mit einer Schutzabdeckung für mehr Sicherheit zu versehen Hauptmerkmale und Vorteile des gewichtsbelasteten Rückschlagventils Geringe Druckverluste. Wartungsfrei. Vollständige Abdichtung (doppelt exzentrische Anordnung der Klappenscheibe). Horizontaler oder vertikaler Einbau. Lager selbstgeschmiert. Betrieb mit oder ohne Gegengewicht. WERKSTOFFE: siehe Tabelle. BESCHICHTUNG : Schmelzgebundene Epoxidbeschichtung 250 Mikrometer PRÜFUNG Die Prüfverfahren sind nach EN12266-1 festgelegt ANSCHLÜSSE Geflanscht EN1092-2 PN 10, PN 16, ISO 2531, DIN 2501. Stirnseitig nach NF EN 558-1 Serie 14, DIN 3202/1 Serie F4. Ausführungsnormen: EN593.
