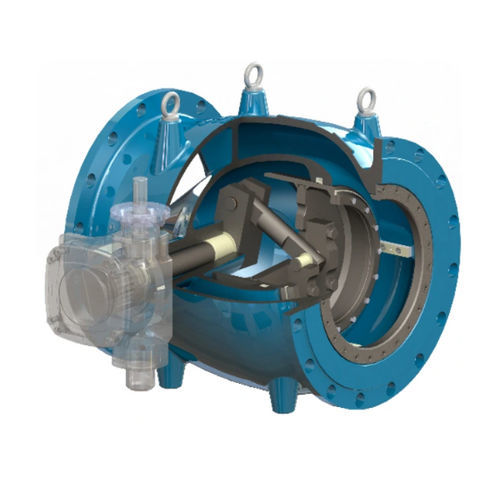

Nadelventil Vanne annulaire

hydraulischStellFlusskontrolle

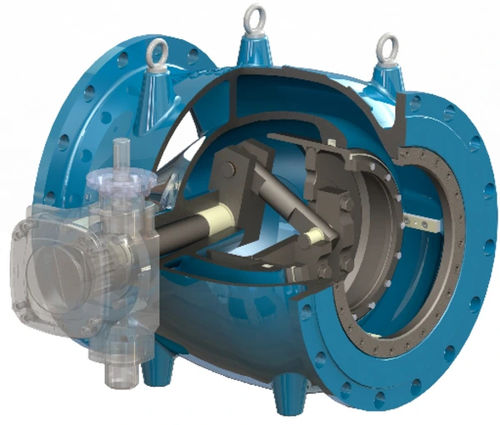

Die von unserem Partner TIS Group hergestellten Flowrates-Ringventile sind für eine präzise und effiziente Durchflussregelung in Anwendungen konzipiert, die eine Feinregulierung von Flüssigkeiten und unter Druck stehenden Gasen erfordern. Ihr fortschrittliches Design gewährleistet einen sanften Übergang zwischen verschiedenen Öffnungspositionen, minimiert Druckverluste und bietet optimale Leistung, auch unter hohem Druck. Dank ihrer robusten Struktur und ihres modularen Aufbaus fügen sich diese Ventile nahtlos in Hydraulik-, Industrie- und Umweltinfrastrukturen ein. Funktionsprinzip des Ringkolbenventils Das Ringkolbenventil ist in erster Linie für die Durchflussregelung von Wasser konzipiert. Die Durchflussregelung wird durch die axiale Bewegung eines Kolbens erreicht, der durch einen Stangen- und Kurbelmechanismus betätigt wird. Der Kolben ist in der Mitte des Ventilgehäuses angeordnet und bewegt sich in einer speziell konstruierten Kammer, um Geräusche und Kavitation zu vermeiden. Diese Konstruktion gewährleistet einen reibungslosen Betrieb ohne Vibrationen. Der Wasserstrom wird durch eine ringförmige Kammer um den stromlinienförmigen Zentralkörper geleitet. Der Querschnitt dieser Kammer nimmt vom Einlass bis zur Drosselstelle kontinuierlich ab, was eine gleichmäßige Veränderung von Durchfluss und Druck ermöglicht. Durch diese geometrisch optimierte Konstruktion werden Kavitationsblasen auf die Mitte des Auslasses begrenzt, was eine Beschädigung des Ventils verhindert. Präzise Regelung und Minimierung von Druckverlusten Ultrapräzise Durchflussregelung - Die optimierte Konstruktion ermöglicht eine hochsensible Einstellung und gewährleistet eine stabile und progressive Regelung. Reduzierte Druckverluste - Das hydrodynamische Profil minimiert Turbulenzen und optimiert die Strömungseffizienz. Hohe Beständigkeit gegen Kavitation und Erosion - Ideal für hohe Geschwindigkeiten und aggressive Flüssigkeiten.
