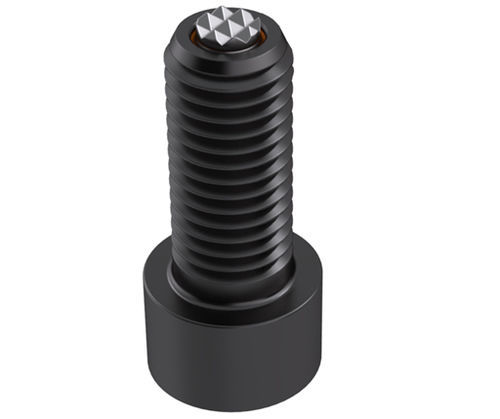

Axialdruck-Schraube TSH series

EdelstahlLegierungKugel

Produktübersicht Diese Schubschrauben-Baugruppen ermöglichen eine geradlinige statische Schubkraft, ohne Torsions- oder Radialkräfte auf die Kontaktfläche zu übertragen. Das freischwebende Kugeldesign erlaubt es der Schubschraube, weiter zu rotieren, während die Kugel gegen die Kontaktfläche unbewegt bleibt, ideal für unregelmäßig geformte oder konturierte Bauteile. Das Gehäuse besteht aus legiertem Stahl, wärmebehandelt auf Rc 43/46 mit schwarzer Oxidbeschichtung. Die austauschbare Kugel wird von einer Viton-O-Ring gehalten, die Verunreinigungen ausschließt und das Schwenken ermöglicht. Die abrasive Oberfläche ist dauerhaft mit einer Platte aus Edelstahl der Serie 300 verbunden und hat eine Oberflächenstruktur vergleichbar mit 100er Schleifkorn. Einzelne Diamantpartikel konzentrieren die Haltekräfte auf einen sehr kleinen, gut verteilten Bereich und bieten überlegene Haltekraft bei minimalen Oberflächenmarkierungen. Die Diamantoberfläche bietet außergewöhnliche Verschleißfestigkeit. Austauschkugeln und O-Ringe sind separat erhältlich.

Eigenschaften

• Freischwebendes Kugeldesign für statischen Schub ohne Übertragung von Drehmoment oder radialen Lasten
• Gehäuse: legierter Stahl, wärmebehandelt auf Rc 43/46
• Oberfläche: schwarzes Oxid
• Austauschbare Kugel, gehalten durch Viton-O-Ring, um Verunreinigungen auszuschließen und Schwenken zu ermöglichen
• Abrasive Diamantoberfläche dauerhaft mit Platte aus Edelstahl Serie 300 verbunden
• Oberflächenstruktur vergleichbar mit 100er Körnung für überlegene Haltekraft bei minimalen Markierungen
• Ausgezeichnete Verschleißfestigkeit durch diamantabrasive Partikel
• Austauschkugeln und O-Ringe separat erhältlich

Teileoptionen (ausgewählte Felder) Thread | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Ball Dia | Ball Only Part No. | Load Rating (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

Eigenschaften / Technische Daten

• Serie / Modell: TSH-FC-DS (abrasiver Diamantkegel, Kopfdesign)
• Gehäusematerial: legierter Stahl, wärmebehandelt auf Rc 43/46
• Plattenmaterial: Edelstahl Serie 300 mit dauerhaft aufgebrachter Diamantabrasivschicht
• Abrasivstruktur: vergleichbar mit 100er Körnung
• Kugelbefestigung: Viton-O-Ring (schützt vor Verunreinigungen und ermöglicht Schwenken)
• Kugel: austauschbar (Austauschkugeln und O-Ringe erhältlich)
• Oberfläche: schwarzes Oxid am Gehäuse
• Verwendungszweck: Halten von glatten, rutschigen, unregelmäßigen oder konturierten Teilen bei minimalem Spannungsdruck
• Tragfähigkeiten: Beispiele in der Tabelle (z. B. 1.763 lbs und 4.527 lbs je nach Größe)
