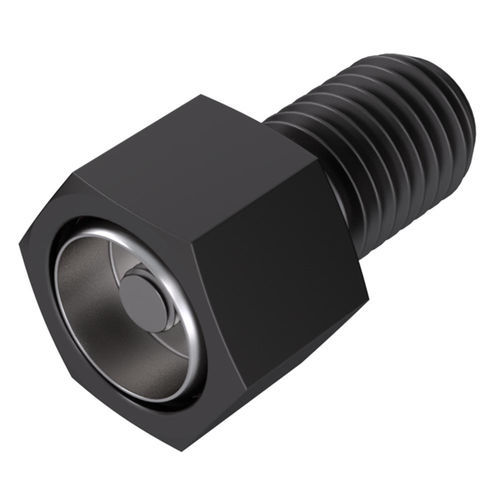

Nivellierschraube BUH series

SechskantSechskantEdelstahl

Übersicht
Die austauschbare Auflage schwenkt, um die Selbstjustierung auf unebenen Flächen zu ermöglichen. Die austauschbare Auflage sitzt in einer gehärteten (Rc 58/60) Kugelpfanne aus 440C Edelstahl und wird durch eine Verriegelungsschraube gehalten. Die Auflage kann bei Verschleiß oder bei Bedarf an einem anderen Auflagetyp ausgetauscht werden. Gehäuse aus legiertem Stahl, wärmebehandelt auf Rc 43/46 mit schwarzer Oxidoberfläche. Die nachstehenden Teile beziehen sich nur auf die Swivot-Baugruppe und enthalten keine Auflage. Auflagen müssen separat bestellt werden, indem eine feste Greifer- oder Auflage mit dem passenden Durchmesser ausgewählt wird.

Merkmale

• Austauschbare Auflage ermöglicht Selbstjustierung auf unebenen Flächen
• Auflage sitzt in gehärteter 440C Edelstahl-Kugelpfanne (Rc 58/60)
• Auflage gesichert mit Verriegelungsschraube für feste Positionierung
• Gehäuse: legierter Stahl, wärmebehandelt auf Rc 43/46, schwarze Oxidoberfläche
• Swivot-Baugruppe wird ohne Auflage geliefert; Auflagen werden separat verkauft

Verfügbare Teileoptionen (Tabellenansicht)
Überschrift: ID - SKU/Teilenummer - Gewinde - Durchmesser austauschbare Auflage (in) - L (in) - H (in) - H1 mit 3/8 in. Auflage (in) - H1 mit 1/2 in. Auflage (in) - SW (in) - V Grad - K (in) - Kugeldurchmesser (in) - Belastbarkeit (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

Medien & Dokumente
Technisches Gripper-Dokument für dieses Produkt verfügbar (technisches PDF).

Technische Daten

• Auflage-Sitz: gehärtete 440C Edelstahl-Kugelpfanne, Härte Rc 58/60
• Gehäusematerial: legierter Stahl, wärmebehandelt auf Rc 43/46
• Oberfläche: schwarze Oxidschicht
• Auflagenbefestigung: Verriegelungsschraube
• Montage: Swivot-Baugruppe wird ohne Auflage geliefert; Auflagen müssen separat ausgewählt und bestellt werden, um dem Durchmesser zu entsprechen
• Mehrere Gewinde- und Größenoptionen verfügbar (siehe Teileliste oben)
