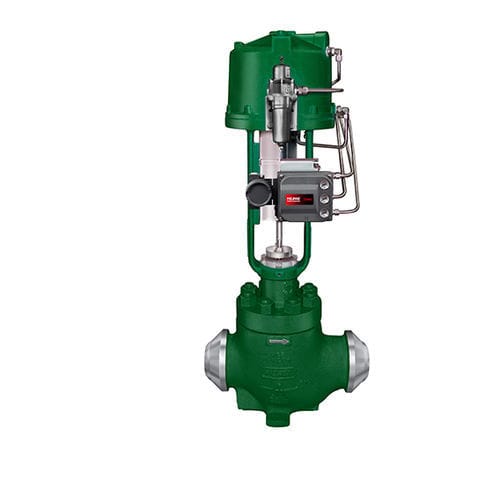

Sitzventil EH

manuellAbsperrSteuerung

Ventile der EH-Serie von Fisher wurden speziell für Hochdruckanwendungen entwickelt. Diese Ventilkonfigurationen nutzen bewährte Techniken bei der Strömungskanalgestaltung für höhere Durchflussleistungen sowie bei der Konstruktion der Ventilinnenteile für Zuverlässigkeit unter extremen Einsatzbedingungen. Hauptmerkmale Verbessertes Käfigdesign – Standardmäßig kommen Käfige mit Bohrungen zum Einsatz, die eine hervorragende Festigkeit und zusätzliche Beständigkeit gegen zerstörerische Schwingungen bieten. Spezielle Werkstoffe sind ohne Weiteres erhältlich. Wirtschaftliche Rohrleitungsführung – Durch die Verfügbarkeit von erweiterten Anschlussstutzen bei EH-Ventilen entfällt möglicherweise die Notwendigkeit von Leitungspressverbindungen, während gleichzeitig überdimensionierte Rohrleitungsanordnungen berücksichtigt werden können. O-Ring-Sitzringdichtung – Die Verwendung einer O-Ring-Konstruktion sorgt für eine hervorragende Absperrung bei minimalen Einbaudrehmomenten des Sitzrings für Temperaturen bis zu 232 °C (450 °F). Die O-Ring-Konstruktion ist bei EHT-Ventilen Standard. Die Sitzringdichtung aus flachem Blech ist für erhöhte Auslegungstemperaturen und/oder NACE-Ausführungen verfügbar, bei denen kein geeignetes O-Ring-Material zur Verfügung steht. Erhöhte Druck-/Temperaturwerte – EH- und EHA-Ventile aus Stahl mit Stumpfschweißanschlüssen verfügen über „Intermediate Standard Ratings“. Durch zerstörungsfreie Prüfungen können diese Ventile die Anforderungen der ASME „Intermediate Special Ratings“ erfüllen, was den Einsatz bei noch höheren Druck- und Temperaturwerten ermöglicht. Spezifische Nennwerte finden Sie in Tabelle 7. Lange Lebensdauer der Ventilinnenteile – Gehärtete Werkstoffe für den Käfig, den Ventilkegel, die Käfigführung und andere Ventilinnenteile sind bei allen Anwendungen Standard und bieten eine hervorragende Verschleißfestigkeit. In allen Anwendungen sorgt eine robuste Käfigführung für eine erhöhte Stabilität des Ventilkegels.
