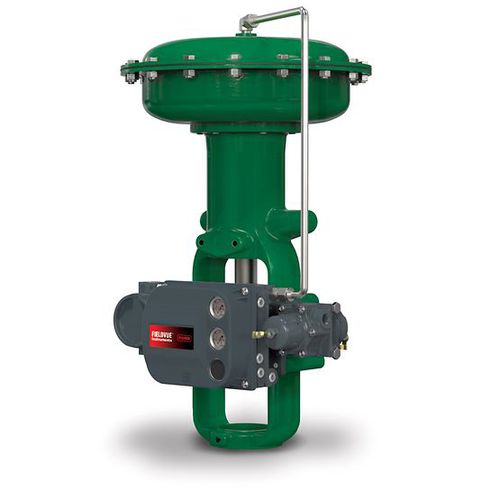

Pneumatischer Ventilantrieb 6 series

manuelllinearMembran

Die Antriebe Fisher 657 und 667 sind für den zuverlässigen Ein-/Aus- oder Drosselbetrieb von Regelventilen ausgelegt. Diese federbelasteten Membranantriebe positionieren den Ventilkegel im Ventil entsprechend den variierenden pneumatischen Ausgangssignalen des Reglers oder des Ventilstellers. Der Antrieb 657 ist direktwirkend, während der 667 umgekehrtwirkend ist. Hauptmerkmale Die integrierte Montageplatte macht die herkömmliche Montagehalterung überflüssig und reduziert die Anzahl der für die Montage erforderlichen Teile. Er verfügt über einen integrierten Luftkanal, wodurch bei Verwendung mit einem Fisher FIELDVUE™-Messgerät keine externen Schläuche und Anschlüsse erforderlich sind. Sowohl der Antrieb 657 als auch der 667 sind mit Messgeräten kompatibel, die herkömmliche Befestigungssätze mit Halterungen verwenden. Der Antrieb 667 kann bei Bedarf für Messgeräte oder Zubehör extern verrohrt werden. Federkonstanten, Hubanschläge und Handbetätigungen sind für nahezu jede Regelventilanwendung erhältlich. Eine geformte Membran bewegt sich in einem tiefen Membrangehäuse, wodurch die Flächenänderung über den gesamten Hub hinweg minimiert wird. Ein flaches Gehäuse auf der Druckseite sorgt für ein geringeres Volumen auf dieser Seite und minimiert dadurch die Ansprechzeit. Die geformte Membran ermöglicht bei gegebener Membrangröße einen maximalen Schub. Die robuste, dickwandige Konstruktion aus Gusseisen und Stahl sorgt für erhöhte Stabilität und Korrosionsschutz. Technische Daten Betätigungsart Federrückstellung, linear Zertifizierungen SIL-fähig, ATEX, CUTR, PED Steuerungsart Ein/Aus, Drosselung Betriebstemperatur Kryogen, Niedrigtemperatur, Standardtemperatur, Hochtemperatur Antriebsart Pneumatisch, manuell
