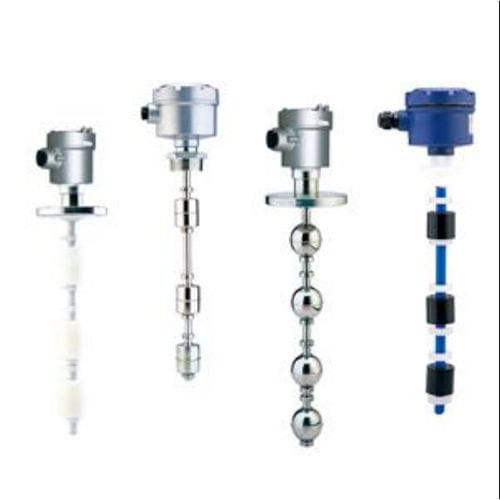

Magnet-Schwimmerschalter FD series

für Flüssigkeitenfür Chemikalienfür Schifffahrtsanwendungen

Die einzelnen oder mehreren Reed-Schaltereinheiten sind fest in einem Edelstahl- oder Kunststoffschaft untergebracht, und der Permanentmagnet ist in der Mitte der angegebenen Schwimmerkugel(n) versiegelt. Sie können die Schwimmerkugel so montieren, dass sie den Schaft durchdringt, dann wird der Flüssigkeitsauftrieb die Schwimmerkugel mit Hilfe von Skalenringen in der angegebenen Position auf und ab bewegen. Wenn sich der interne Magnet des Schwimmers dem Reedschalter nähert, betätigt er den Kontaktpunkt des Reedschalters, um einen offenen oder geschlossenen Stromkreis zu erzeugen. Wir können solche Ein-Aus-Ausgangssignale zur Steuerung und Überwachung des Flüssigkeitsstands verwenden. Die nachstehenden Abbildungen zeigen die Ausrichtung der Schwimmer auf N.O. (Normal offen) und N.C. (Normal geschlossen). Die FC/FD-Serie ist eine Produktlinie von magnetischen Schwimmerniveauschaltern. Es handelt sich um von oben montierte Einheiten, die mit einem einzigen Eingang in den Behälter kostengünstig mehrere Schaltpunkte bieten. Beschreibung Die FC/FD-Serie ist eine Produktlinie von magnetischen Schwimmer-Niveauschaltern, die auf zwei Prinzipien basieren: Auftrieb und Magnetismus. Die Schwimmer des FC/FD-Magnetschwimmer-Niveauschalters sind für eine bestimmte Mindestflüssigkeitsdichte (spezifisches Gewicht) ausgelegt, die auf dem Volumen und dem Gewicht der Schwimmelemente basiert. Die Schwimmer enthalten einen Magneten, und in die feststehende Spindel können die jedem Schwimmer zugeordneten Reedschalter eingebaut werden. Die Reedschalter öffnen oder schließen ihre elektrischen Kontakte, wenn das magnetische Element in den Schwimmern in Kontakt mit den Reedschalterpositionen im Schaft kommt. Die Reedschalter kehren ihren Kontaktzustand um, wenn sich der Magnet im Schwimmerelement von der Position der Reedschalter in der Spindel entfernt.
