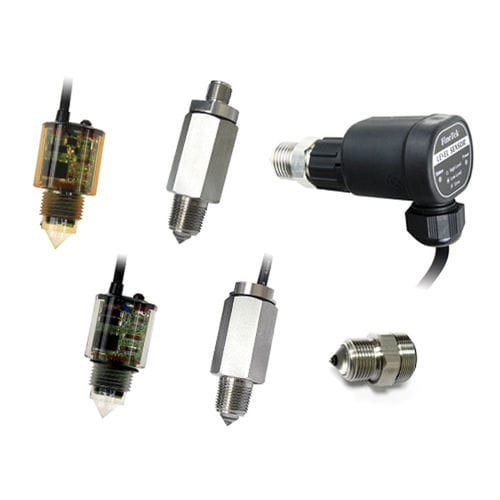

Optoelektronischer Niveauschalter SD series

für Flüssigkeitenfür die Pharmaindustriefür Automobilanwendungen

Der optische Füllstandsschalter nutzt das Prinzip der Totalreflexion in einem Prisma. Die Reflexion oder Durchdringung ist die Grundlage für die Ausgabe des Füllstandalarms. Wenn der Sensor von Luft umgeben ist, ist der Einfallswinkel größer als der kritische Winkel, so dass Totalreflexion auftritt. Das gesamte reflektierte Licht wird an den Empfänger weitergeleitet. Ist der Sensor dagegen von einer Flüssigkeit umgeben, dringt aufgrund des Brechungsindex der Flüssigkeit und des Materials der Sensorspitze fast das gesamte Licht durch die Vorderseite des Sensors. Nach diesem Prinzip basiert der optische Füllstandsschalter auf Licht. Der Empfänger kann den reflektierten oder durchgelassenen Zustand des Lichts erkennen und bestimmen und den Schaltkreisausgang festlegen. Der optische Niveauschalter der SD-Serie nutzt das Prinzip der Lichtreflexion in einem Prisma, um das Vorhandensein oder Nichtvorhandensein einer Flüssigkeit an der Stelle zu erkennen, an der der Sensor in einem Tank, einer Rohrleitung oder einem anderen Behälter installiert ist. Beschreibung SDX Optischer Füllstandschalter, Flüssigkeitsstandschalter Bei der SD-Serie handelt es sich um optische Füllstandsschalter, die einen Infrarotlichtstrahl in die Spitze (Prisma) des Sensors senden. Wenn sich keine Flüssigkeit an der Sensorspitze befindet, wird das Licht zum Empfänger des Sensors zurückreflektiert. Wenn die Zielflüssigkeit in der Nähe der Sensorspitze vorhanden ist, wird das Licht in die Flüssigkeit und von der Empfangskomponente des Füllstandschalters der Serie SD weg gebrochen, wodurch das Vorhandensein bzw. Nichtvorhandensein von Flüssigkeit festgestellt wird. Der Ausgang der SD-Serie wird entsprechend aktiviert. Diese optischen Niveauschalter sind kompakt, kostengünstig und ideal für eine Vielzahl von Flüssigkeiten. Merkmale 。Einfach und kompakt, ohne bewegliche Teile 。LED-Anzeige 。10-28VDC, 115VAC oder 230VAC gespeiste Versionen
