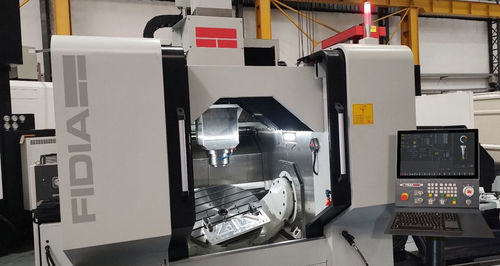

5-Achs-Bearbeitungszentrum Go9

vertikalfür Stahlfür Aluminium

Übersicht
Der Go9 ist ein 5-Achs-Portalbearbeitungszentrum für Hochgeschwindigkeitsfräsen komplexer Werkstücke aus Stahl, gehärtetem Stahl, Aluminium und Titan. Monoblock-Gussrahmen in U-Ausführung gewährleistet hohe Steifigkeit und thermische Stabilität. Kompakte Stellfläche, keine Sonderfundamente erforderlich, Dämpfungsmasse 24 t. Direkt angetriebene Torque-Motoren an den Achsen A und C sowie aktiver thermischer Regelkreis über die gesamte Kinematik machen den Go9 geeignet für Formenbau, Luftfahrtzulieferer und Werkzeugbauer der Automobilindustrie.

Hauptmerkmale

• Guss-Monostruktur
  Einteiliger U-Rahmen, 24 t. Keine Sonderfundamente erforderlich. Hohe thermische Stabilität und Schwingungsdämpfung.
• A- und C-Achsen mit Torque-Motoren
  Spielfreier Verfahrweg mit direkten Encodern. Zwei Motoren auf dem A-Achs-Klötzchen für maximale Steifigkeit. Aktive Kühlung aller Motoren.
• Aktive Temperaturregelung
  Dedizierter Chiller für XYZ-Kugelumlaufspindeln und für die Direktmotoren der Achsen A und C. Kühler Spindel mit eigenem Chiller zur Vermeidung thermischer Längenänderungen.
• Hochgeschwindigkeits-Kugelumlaufspindeln
  Kugelumlaufspindeln Klasse C3, vorgespannt und coolant-through auf XYZ. Portal-Y-Achse mit Doppelantrieb und doppelter optischer Skala für symmetrischen Antrieb.

Anwendungen

• Spritzgussformen: Bearbeitung von Stahl und gehärtetem Stahl für komplexe, hochpräzise Formteile für Automobil- und Optikindustrie.
• Schmiedewerkzeuge: Gehärtete Stahlwerkzeuge für Warmumformung in der Automobil- und Industriebereichen.
• Luftfahrt: Halterungen, rotierende Teile für Jet-Triebwerke und strukturelle Bauteile aus Aluminium und Titan.

Technische Informationen (Tabellen)
Technische Hinweise: Alle Genauigkeitsangaben gemäß VDI 3441. Bezugsbedingungen: 20°C, max. Abweichung 3°C, max. Schwankung 1°C/h.

PARAMETER : WERT
Lineare Achsen (XYZ) :
X : 800 mm
Y : 900 mm (+330 mm)
Z : 620 mm
Max. Geschwindigkeit (X, Y, Z) : 48 m/min

Maschinendaten
Stellfläche : 4400 x 3200 mm
Gesamtgewicht : 24 000 kg

SPINDELOPTIONEN
Optionen : M3A/32-18 (STD) | M3A/35-24 (OPT)
Max. Leistung S1 / Max. Leistung S6 : 26 kW / 32 kW | 25 kW / 35 kW
Max. Drehmoment S1 / S6 : 124 Nm / 154 Nm | 83 Nm / 119 Nm
Max. Drehzahl : 18 000 rpm | 24 000 rpm
Werkzeugaufnahme : HSK-A63 | HSK-A63
Spindelschmierung : Dauerfett | Luft/Öl

WERKZEUGMAGAZIN
Standard : 48 pockets (HSK), kettenbetrieb, Tauscharm
Optional : 96 pockets (HSK), scheibentyp

TRT/800 FRÄSTISCH
Tischdurchmesser : Ø 800 mm
Max. Drehdurchmesser (swing) : Ø 1000 mm
T-Nuten : 9 x 14 mm, Teilung 90 mm
Max. Belastung : 1200 / 950 kg
A-Achsen-Weg : ±125°
C-Achsen-Weg : Endless (360° kontinuierlich)
Positionierungsauflösung : 0.001°
Spannmoment C / A : 3000 Nm / 6000 Nm

Hinweis: CNC-Systemabbildungen in der Produktseite (nC19, C20). Go9 ist optional auch mit SIEMENS "Sinumerik ONE" Steuerung erhältlich.
