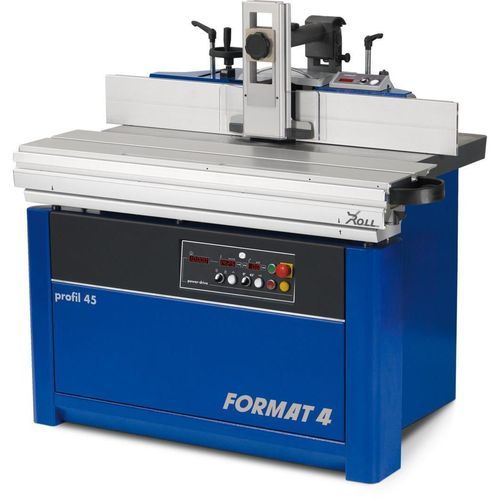

CNC-Schnellhobler 45 Z

Produktübersicht Elegant, durchdacht und intelligent – die Format4 profil 45 Z bietet auf Knopfdruck Präzision unabhängig von der Anwendung. Die Highlights für den professionellen Anwender: Höhen- und Winkelverstellung der Spindel sowie die Positionierung des Spindelzauns lassen sich schnell und einfach vom Bedienfeld aus anpassen. Das Schnellwechselsystem der Spindel sorgt für äußerst kurze Rüstzeiten und maximale Produktionseffizienz. Premium-Holzbearbeitung auf höchstem Niveau mit Qualität aus Österreich.

Steuerung und Bedienkomfort Der im "x-motion" Bedienpaket enthaltene 7" TFT-Monitor bietet einen einzigartigen Bedienkomfort auf höchstem Niveau. Die Touchscreen-Bedieneinheit ist auf Augenhöhe positioniert und liefert alle wichtigen Informationen übersichtlich auf einen Blick. Mit "x-motion" können Spindelparameter und der Format4 Spindelzaun direkt über den Touchscreen positioniert und Profilprogramme per Knopfdruck abgerufen werden.

Highlights

• Schnellwechselsystem für Frässpindel (sehr schnelle Spindelwechsel, unterstützt Spindeln mit vormontierten Profilwerkzeugen und unterschiedlichen Durchmessern)
• "x-motion" Steuerung: 7" TFT-Farbmonitor mit Touchscreen, Programmrückruf und Werkzeugdatenbank
• Easy-Glide kippbarer Segmentführungsstütze für präzise, geführte beidseitige Unterstützung
• Nach hinten kippbare Spindel für sichere Bedienung und optimale Späneabfuhr
• Doppelte Absaugung über Spindelzaun und Spanauffang unter dem Fräskopf

Zusätzliche Merkmale und Optionen

• Sicherheitsleistenführungen (optional) für Stirnholzarbeiten
• Schnellspannsystem für den Spindelzaun (optional) für Einhand-Befestigung/Lösung
• Quick-Lock Spannsystem für schnelle, sichere Werkzeugwechsel bei Ø30 mm Spindeln
• Große Frästischöffnung für sicheres Handling und Einsatz großer Zapfen- / Plattenanarbeitungswerkzeuge
• Zapfentisch auf X-Roll Führungen für gleichmäßige Druckverteilung und ruhigen Lauf (lange Lebensdauer)
• Optionale Auslegerplatten (verschiedene Größen) und Teleskoparm für große/schwere Werkstücke

Hinweise zu Einsatz und Performance

• Das Spindel-Schnellwechselsystem ermöglicht die Montage einer Hochgeschwindigkeits-Frässpindel (bis zu 15.000 rpm) und ist mit drei hochwertigen Metalllagern für Stabilität und Langlebigkeit ausgeführt
• Die robuste profil 45 Fräs-Aufbaugruppe ist für industriellen Dauerbetrieb ausgelegt, mit präziser Doppelführung für exakte Winkelverstellung und Schwalbenschwanzführung für lineare Höhenverstellung
• Die nach hinten kippbare Spindel gewährleistet Sicherheit (kein Quetschpunkt), unbegrenzte Werkstückhöhe, effektiven Einsatz von Vorschubgeräten, überlegene Oberflächenqualität und optimale Späneabfuhr

Technische Daten / Spezifikationen

• Handelsbezeichnung: profil 45 Z
• Tischöffnung: 12⅝" (320 mm)
• Spindelzaun für maximalen Werkzeugdurchmesser: 9⅞" (250 mm)
• Schnellwechselsystem für Frässpindel: serienmäßig (sehr schneller Wechsel; unterstützt Spindeln mit vormontierten Profilwerkzeugen und unterschiedlichen Durchmessern; unterstützt Hochgeschwindigkeits-Frässpindel bis 15.000 rpm)
• Schiebetisch (Standard / optional): 51⅛" (1 300 mm) [Optionen: 81" (2 050 mm) / 98⅜" (2 500 mm)]
• Ausleger-Optionen: 43¼" (1 100 mm) und 51" (1 295 mm) mit Teleskoparm (optional)
• Drehzahlen (profil 45 Z Variante): 3 500 / 4 500 / 6 000 / 8 000 / 10 000 rpm (Option: stufenlos einstellbar 1 500–10 000 rpm)
• Spindelsteuerung Fräse: je nach Variante als "Power-Drive" oder als "x-motion" Touchscreen-Steuerung (7" TFT) verfügbar
• Spindelkonstruktion: Format-4 Spindel mit 3 hochwertigen Metalllagern (Arbeitsstandard)
• Quick-Lock Spannsystem: geeignet für Ø 30 mm Spindeln für schnelle Werkzeugwechsel
• Doppelte Absaugung: über Spindelzaun und Spanauffang unter dem Fräskopf
• Führung des Zapfentisches: X-Roll Rollen-System auf gehärteten, polierten Führungsflächen (lange Lebensdauer; 10 Jahre Werksgarantie auf die Führung)
• Varianten: "profil 45 Z" und "profil 45 Z x-motion" (x-motion beinhaltet Touchscreen-Positionierung von Spindel/Zaun und Programmdatenbank für Werkzeuge)
