Hochpräzisions-Schnellhobler 45 M x-motion

für Holz

Übersicht

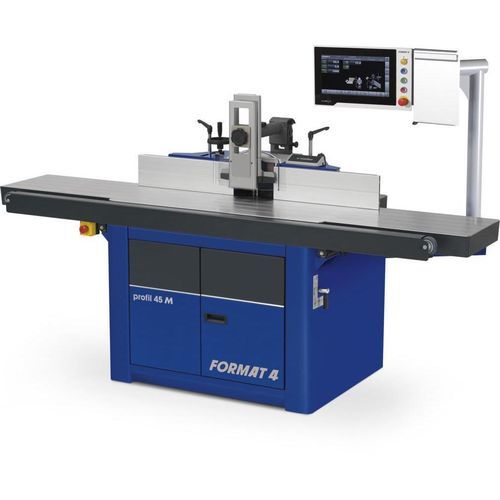

Die Profilfräsmaschine profil 45 M x-motion ist eine professionelle Holzbearbeitungsmaschine mit massivem Gusseisentisch, großer Tischöffnung und einer anspruchsvollen Steuerung für industrielle Profilbearbeitung. Sie ist für präzise Profilarbeiten ausgelegt und bietet Konfigurationen für Holz sowie technische Kunststoffe/Verbundwerkstoffe.

Produktbeschreibung
Der profil 45 M wurde als industrielle Maschine für spezielle Profilierarbeiten und hohe Effizienz konstruiert. Die c-tech Ausstattungsreihe bietet spezielle Optionen zur Bearbeitung von Kunststoffen und Verbundmaterialien.

Premium‑Funktionen "x-motion" (profil 45 M x-motion)
Der profil 45 M x-motion verfügt über einen 7" TFT‑Touchmonitor mit dem x-motion Steuerpaket für den Bedienkomfort: das Display ist auf Augenhöhe angeordnet und zeigt wichtige Informationen. Spindel‑ und Schienenpositionen lassen sich über das Touch‑Display einstellen. Das Premium‑Paket bietet Programmabruf, individuell konfigurierbare Profilprogramme und eine optionale Werkzeugdatenbank.

Highlights und Vorteile

• Konstante Leistung für kontinuierlichen Industrieeinsatz
• Kundenspezifische, optimierte Produktionslösungen
• Robuste Bauweise mit präziser Technik und hochwertigen Komponenten
• Verschiedene Ausstattungspakete mit High‑Tech‑Lösungen
• Verbesserte Ergonomie und intuitive Bedienstruktur
• Österreichische Fertigungspräzision für zuverlässige Produktivität

Varianten

• profil 45 M x-motion — mit x-motion Touchscreen‑Steuerung und Premium‑Funktionen (7" TFT Display, Werkzeugdatenbank, Programmabruf)
• profil 45 M — Standardausführung mit Power‑Drive Spindelsteuerung (manuelle/elektronische Fein‑ und Grobverstellung)

Hauptmerkmale / Details (ausgewählt)

• Tischöffnung Fräseinrichtung: 12⅝" (320 mm) — große Öffnung für sichere Bedienung und einfache Positionierung von Zapfen‑ und Plattenanhebungswerkzeugen
• Spindelanschlag für max. Werkzeugdurchmesser: 9⅞" (250 mm)
• Schnellwechselsystem für Spindel — schnelles Wechseln von Spindel und Werkzeug; unterstützt Hochgeschwindigkeits‑Router‑Spindeln bis 15.000 rpm; Format‑4 Spindel mit drei hochwertigen Metalllagern
• Fräsanschlag mit Klapphalterung serienmäßig — ermöglicht schnelle Werkzeug/Spindelwechsel und Kurvenarbeiten
• Spindelanschlagsteuerung — präzise motorische Schnellverstellung mit Echtzeitanzeige
• Doppelte Staubabsaugung — Absaugung über Anschlag und Spänebehälter unter dem Fräskopf für sauberen Betrieb
• Optionales Schnellspannelement für Profilanschlag — Befestigung/Lösen mit einer Handbewegung
• Easy‑Glide Kippsegmentführung — präzise, beidseitig geführte Unterstützung für belastbare und spielarme Kippbewegung
• Spindelmontage für Industrieeinsatz — kraftvolle Spindelantriebseinheit, präzise Doppelführung für exakte Winkelverstellung und Schwalbenschwanzführung für lineare Höhenverstellung
• FORMAT4 Spindel neigt nach hinten — sicherere Bedienung, keine Quetschstellen, voller Werkstückhöhenbereich und optimale Späneabfuhr
• Quick‑Lock Fräserklemmung — schneller und sicherer Werkzeugwechsel, geeignet für Ø 30 mm Spindeln
• Optionale massive Tischverlängerungen — erhöhen die Arbeitsfläche um 670 mm pro Seite; erweiterte vordere Auszugsauflage bis zu 2200 mm bei montierten Verlängerungen

Technische Daten / Spezifikationen

• Elektrik: 3x 230 V Motor‑spannung
• Motorfrequenz: 60 Hz
• Spindelmotor‑Leistungsoptionen: 7,5 HP (5,5 kW) S6/40% (Standard); 10 HP (7,30 kW) optional; 13,5 HP (10 kW) optional
• Spindeldrehzahlen (Positionen): 5 Positionen bei 3500 / 4500 / 6000 / 8000 / 10 000 rpm
• Tischöffnung Fräseinrichtung: 12⅝" (320 mm)
• Max. Werkzeugdurchmesser am Spindelanschlag: 9⅞" (250 mm)
• Hochgeschwindigkeits‑Router‑Spindel: unterstützt Wellen‑Durchmesser Ø 6–16 mm und Drehzahlen bis 15 000 rpm; verfügbar bis 10 HP je nach Konfiguration
• Steuerung (profil 45 M x-motion): 7" TFT Farbmonitor mit Touchscreen (x-motion)
• Steuerung (profil 45 M): Power‑Drive (manuelle/elektronische Fein‑ und Grobverstellung, LED Istwertanzeige)
• Tisch und Auflage: massiver Gusseisentisch, 1270 mm vorderer Auszug (erhöht Stützfläche um bis zu 400 mm), optionaler verlängerter vorderer Auszug mit Tischverlängerungen
• Staubabsaugung: doppelte Absaugung über Anschlag und Spänebehälter
