Schnellhobler für Holz 92 M e-motion

Hochpräzision

Übersicht

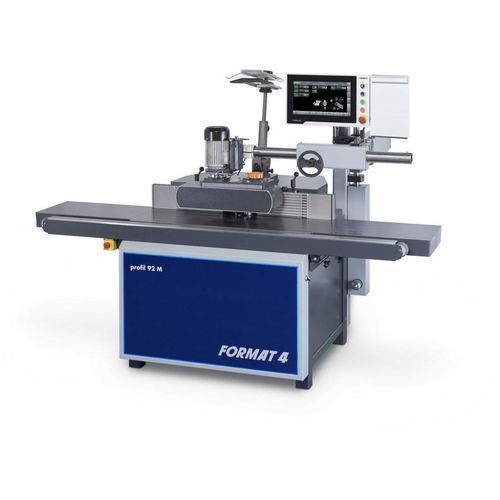

Rüstzeiten gehören der Vergangenheit an: Format4 profil 92 M e-motion – die Spindelfräse mit Doppelneigung und HSK 63F Schnellwechselsystem
Die profil 92 M Tischspindelfräse ist ein Premiummodell für hohe Produktivität und minimale Rüstzeiten. Die Elektrospindel verfügt über eine HSK 63F Schnittstelle für automatischen Werkzeugwechsel mit pneumatischer Spannfunktion. Die kippbare Doppelspindel bietet einen großen Schwenkbereich von ±46° für vielseitige Bearbeitungsmöglichkeiten. Drehzahl, Spindelhöhe und -winkel, Spindelanschlag und Tischöffnung werden über die intuitive e-motion Steuerung auf dem 15-inch Touchscreen eingestellt; Speicher für Werkzeuge, Spindeln und Profilier-/Nutschienenprogramme sorgt für Wiederholgenauigkeit.

Design & Schlüsselfunktionen

• Elektrospindel mit HSK 63F Schnittstelle für automatischen Schnellwechsel mit pneumatischer Spanntechnik
• Doppel-Kipp-/Schwenkspindeleinheit mit großem Schwenkbereich ±46° und zwangsgeführter Doppelführung für spielfreies Kippen
• Intuitive e-motion Steuerung auf 15-inch Touchscreen: Steuerung von Drehzahl, Spindelhöhe und -winkel, Spindelanschlag und Tischöffnung; Speicher für Werkzeuge und Programme
• Gesteuerte exzentrische Einsatzringe für maximale Tischauflagefläche und geringeren Einstellaufwand beim Kippen der Spindel
• Neue, robuste Präzisions-Spindelanschlag mit zwei gesteuerten Achsen für präzise Tiefeneinstellung und unabhängige Tiefenpositionierung der rechten Vorschubbacke; Anschlag kann für kurvige Profilierungen weggekippt werden
• Optional elektrisch höhenverstellbarer Vorschub erhältlich; optionales Wegkippvorrichtung für Vorschub

Highlights

• Konstant hohe Leistung im industriellen Dauerbetrieb
• Kundenspezifisch optimierte Produktionslösungen
• Robustes Design mit hochwertigen Komponenten
• Verschiedene Ausstattungspakete mit High-Tech-Lösungen
• Ingenieurpräzision in Vollendung
• Ergonomischer Bedienkomfort und preisgekröntes Design
• Qualität und Präzision aus Österreich; kompromisslose Produktivität

Details / Zubehör (Auszug)

• Teilelistenhalter mit A4-Klemmbrett am oberen Bedienpult
• Neu entwickelter Wegklappanschlag mit zwei gesteuerten Achsen für präzise Tiefeneinstellung und Wegklappfunktion für gekrümmte Profilierungen
• Doppelte Absaugung über Spindelanschlag und Spanbehälter unter der Werkzeugspindel
• Integraler Anschlag mit kontinuierlich und schnell positionierbaren Anschlagsplatten (optional)
• Easy-Glide patentiertes Kippsegment: wartungsfrei, keine Schmierung erforderlich; hochbelastbarer Kunststoff; 6 Jahre Garantie
• Verschiedene HSK 63F Spindelvarianten und Spannfutteroptionen als Zubehör erhältlich (mehrere nutzbare Höhen und Durchmesser)

Hinweise zu Steuerung & Sicherheit
Die e-motion Steuerung beinhaltet USB-Schnittstelle und Netzwerkvorbereitung; das Bedienpult ist in Höhe und Position optimal einstellbar und kann aus dem Arbeitsbereich weggeklappt werden. Centrex Frässchutz und verschiedene Sicherheitsstangenführungen sowie Anschlagplattenoptionen werden angeboten; Doppelabsaugung und Absauganschlüsse sorgen für sauberen Betrieb.

Technische Daten

• Modell: profil 92 M e-motion
• HSK 63F Spindelschnittstelle; Spindel-Bohrung Ø 30 mm (Beispiel), nutzbare Spindelhöhe bis 140 mm (je nach Spindelvariante)
• Variable Spindeldrehzahl: 1.000 – 18.000 min-1
• Motoroptionen: 7,5 kW mit variabler Drehzahl (Standard); 10 kW mit variabler Drehzahl (Option)
• Tischöffnung: 320 mm (Standard) / 255 mm Option mit gesteuerten exzentrischen Einsatzringen
• Fräsanschlag für max. Werkzeugdurchmesser 250 mm
• Eloxierte Aluminium-Spindelanschlagsplatten 550 mm (Standard); Sicherheitsstangenführungen / integrale Führungen als Optionen
• Schwenkbereich: ±46° mit positionsgesteuerter Winkelverstellung
• Positionsgesteuerte Spindelhöhenverstellung
• Steuerung: e-motion Touchscreen-Bedienung auf Augenhöhe; USB-Schnittstelle; Netzwerkvorbereitung
• Absauganschlussdurchmesser (Spindelanschlag / unter Tisch): 140 / 80 mm
• Arbeitshöhe: 35 inch
• Minimale Transportbreite: 51⅜" (35⅜" in Klammern angegeben)
• Gewicht (mit durchschnittlicher Ausstattung): ca. 1606 lbs
• Verpackungsoptionen: IPPC-Verpackung (Standard), Containerverpackung (Standard)
• Vorschuboptionen: elektrisch höhenverstellbarer Vorschub (Option); Wegklappvorrichtung für Vorschub (Option)
• Legende: S = Serienausstattung; O = Option
