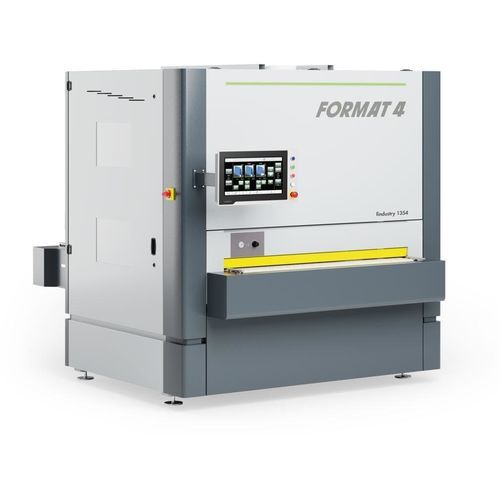

Rollenschleifer findustry 1354

GlättmaschineBreitbandBand

Übersicht
Industrielle Breitbandschleifmaschine für konfigurierbare Oberflächenbearbeitung. Die Baureihe findustry 1352 | 1353 | 1354 ist in 2-, 3- oder 4-Einheiten-Ausführung erhältlich und lässt sich exakt an gewünschte Oberflächenqualität und Durchsatz anpassen.

Komfort & Steuerung

• 18" Smartouch-Touchscreen mit Schwenkarm für ergonomische Bedienung
• Intuitive, klar strukturierte Anzeige; Vorschubhöhe in 0,1 mm-Schritten einstellbar
• 100 Programmspeicherplätze; Einzelsteuerung der Einheiten; Vorschubgeschwindigkeitsregelung; Einstellung der Schleifhöhe in 0,1 mm-Schritten; Anpassung der Schleifbelag-Parameter; Wartungsintervalle; Fehlermeldungen in Klartext

Konfiguration & Modularität
Modulares Design ermöglicht die Auswahl von zwei, drei oder vier Bearbeitungseinheiten passend zur Anwendung. Optionen und Module: Cross-Belt-Aggregat, Kontaktrollen-Modul, Kombinationsschleifeinheit, Superfinish-Einheit, Schleifbelag-Einheiten (EP/ESC), Hobelwelle, Planeten-Schleifeinheit sowie verschiedene Lack-/Lackierpakete.

Hauptmerkmale & Optionen

• Feste Einlauf-Tischhöhe 900 mm zur einfachen Integration in Verarbeitungslinien
• Vakuumtisch-Option für kleine, dünne oder instabile Werkstücke (Absaugung über Hochdrucklüfter gekoppelt mit dem Vorschub)
• Tischverlängerungen mit Rollen an Ein- und Auslaufseite (optional)
• Druckschuhe zur gleichmäßigen Druckverteilung bei dünnen Werkstücken und zur Verringerung der minimalen Bearbeitungslänge (optional)
• Elektropneumatische segmentierte Schleifsohle "silicon-Tec" mit 27 mm Segmenten; Druck in 0,1 bar-Schritten einstellbar
• Superfinish-Einheit mit Filz-Gleitbeschichtung (Chevron-Band) für lackierte/hochglänzende Oberflächen; elektropneumatische Bandoszillation; Bandgeschwindigkeit 2,4–19 m/s
• Cross-Belt-Aggregat für Hochglanz-Finish (bei einigen Konfigurationen serienmäßig) mit elektropneumatischem Schleifbelag und Chevron-Band; Geschwindigkeit 3–22 m/s
• Vorschubtisch mit fester Einlaufhöhe und stufenlos einstellbarer Vorschubgeschwindigkeit über die Steuerung (Standard 2,8–20 m/min)
• Automatische Dickenmessoptionen: Drahtlose Dickenmessung und Thickness Detection Professional (TDP) mit Faseroptik- und Lasersensoren zur automatischen Werkstückdicken-Erfassung und Einlaufhöhenanpassung
• Vorschubgeschwindigkeitsbereiche werden ggf. in m/min und in/min angegeben

Varianten / Kerndaten

• Variante: findustry 1352 — modular mit zwei Einheiten; Schleifhöhe: 3–170 (200) mm; Schleifbreite: 1.350 mm; Vorschubgeschwindigkeit: variabel (ca. 110 1/4"–787 3/8" in/min)
• Variante: findustry 1353 — modular mit drei Einheiten; Schleifhöhe: 3–170 (200) mm; Schleifbreite: 1.350 mm; Vorschubgeschwindigkeit: variabel (ca. 110 1/4"–787 3/8" in/min)
• Variante: findustry 1354 — modular mit vier Einheiten; Schleifhöhe: 3–170 (200) mm; Schleifbreite: 1.350 mm; Vorschubgeschwindigkeit: variabel 2,8–20 m/min (110 1/4"–787 3/8" in/min)

Weitere Highlights

• Drahtlose Dickenmessung ermöglicht Messung vor der Maschine und überträgt Dickenwerte kabellos an die Maschine
• Option Cutterblock-Hobelkopf als erste Bearbeitungseinheit für maximale Schneidleistung (Aktivierung über die Zentralsteuerung)
• Optionale Bürstenausrüstung auf der Auslaufseite zum Reinigen, Polieren oder Strukturieren der Werkstückoberfläche

Technische Daten

• Schleifbreite: 1.350 mm (53 1/8")
• Schleif-/Durchgangshöhe: 3–170 (200) mm (ca. 1/8"–7 7/8")
• Vorschubgeschwindigkeit: variabel, typischer Bereich 2,8–20 m/min (ca. 110 1/4"–787 3/8" in/min)
• Feste Einlauf-Tischhöhe: 900 mm
• Steuerung: 18" Smartouch-Touchscreen (Schwenkarm)
• Einheiten: konfigurierbar (2 / 3 / 4) einschließlich Cross-Section, Kombi-Einheit, Superfinish, Schleifbelag-Einheiten (EP/ESC), Hobelwelle, Planeten-Schleifeinheit, Lackpakete
• Beispielhafte Band-/Pad-Abmessungen: Superfinish-Band 1370 x 2620 mm; Cross-Belt 150 x 5000 mm (Abmessungen abhängig von der Einheit)
• Elektropneumatische segmentierte Schleifsohle verfügbar; Schleifdruck vom Einlauf aus einstellbar
• Automatische Dickenmessung: Drahtlos und TDP mit Faseroptik-/Lasersensoren (optional)
• Vakuumtisch und Rollentischverlängerungen als Optionen erhältlich
