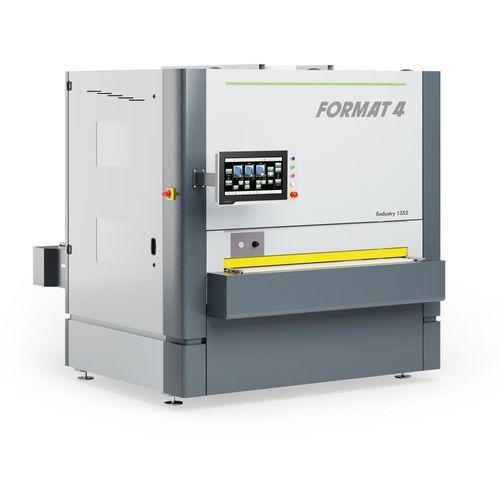

Rollenschleifer findustry 1352

BreitbandBandfestinstalliert

Übersicht
FORMAT4 findustry 1352 | 1353 | 1354 sind modulare Breitbandschleifmaschinen für die industrielle Fertigung. Die Maschinen lassen sich mit zwei, drei oder vier Bearbeitungseinheiten konfigurieren, um Materialarten und Oberflächenanforderungen präzise abzudecken. Das modulare Konzept ermöglicht kundenspezifische Kombinationen zur Optimierung von Durchsatz und Oberflächenqualität.

Betriebskomfort & Steuerung
18" smartouch-Touchscreen mit Schwenkarm für eine intuitive Bedienoberfläche. Vorschubhöhe in 0,1 mm-Schritten einstellbar. Feste Vorschubtafelhöhe 900 mm, Vakuumtafeln-Option, Rollentisch-Verlängerungen und optionale Druckschuhe erleichtern die Handhabung. Drahtlose Dickenmessung-Optionen vereinfachen das Einrichten bei variablen Werkstückdicken.

Highlights

• Modulare 2 / 3 / 4-Einheiten-Konfiguration für aufgabenspezifische Ausführungen
• Konstruktion für kontinuierlichen Industriebetrieb
• Vakuumtisch und Rollentischverlängerungen für kleine oder dünne Platten
• Superfinish- und Cross-Belt-Optionen für lackierte und hochglänzende Oberflächen
• Elektropneumatische Segment-Schleifschuhe zur Reduzierung des Druckluftverbrauchs

Steuerung & Programme
18" smartouch-Steuerung mit 100 Programmspeichern. Funktionen: Steuerung der Einheiten, Einstellen der Vorschubgeschwindigkeit, Höhenverstellung in 0,1 mm-Schritten, Anpassung der Schleifbelag-Parameter, Wartungsintervallverwaltung und Klartext-Fehlermeldungen.

Optionale Messung & Automatisierung
Drahtlose Dickenmessung (TDP) bzw. Thickness Detection Professional messen das Werkstück direkt an der Maschine und übertragen die Dickendaten automatisch. Die automatische Anpassung der Durchgangshöhe zieht die gewünschte Spanabnahme ab und ermöglicht präzise Ergebnisse.

Einheiten & Bearbeitungsoptionen
Verfügbare Einheiten: Querschnittseinheit, Kontaktrollenaggregat, Kombinationsschleifeinheit, Superfinish-Einheit, Schleifbelag-Einheiten (EP/ESC), Hobelwellen-Einheit, LACQUER-planet-Einheit, Bürstenausrüstung und verschiedene Lackpakete. Elektropneumatische Schleifbeläge und silicon-Tec segmentierte Schleifschuhe sind für bessere Ergebnisse und geringeren Druckluftverbrauch verfügbar.

Zuführung & Tische
Feste Vorschubtafelhöhe 900 mm. Vorschubgeschwindigkeit stufenlos über Bedienpanel einstellbar (Standard 2,8–20 m/min). Vakuumtisch-Option für kleine, dünne oder glatte Werkstücke. Rollentisch-Verlängerungen für Ein- und Auslauf als Optionen.

Superfinish / Cross-belt
Die Superfinish-Einheit verwendet ein Filzgleit-Chevron-Band für sanfteren Druck auf lackierten Oberflächen; elektropneumatische Bandoszillation sorgt für Zentrierung und ruhigen Lauf. Das Cross-Belt-Aggregat eignet sich besonders für lackierte Flächen und Hochglanzproduktion, reduziert Holzfasern und ergibt eine deutlich glattere Oberfläche.

Technische Daten

• Schleifhöhe: 1/8" – 6 6/8" (7 7/8") (3 – 170 (200) mm)
• Schleifbreite: 53 1/8" (1.350 mm)
• Modulare Ausstattung: mit zwei, drei oder vier Einheiten verfügbar (Beispiele: Querschnitt, Kontaktrollenaggregat, Kombinationsschleifeinheit, Superfinish, EP/ESC Einheiten, Hobelwellen-Einheit, Lackpakete)
• Vorschubgeschwindigkeit: verstellbar 2,8–20 m/min
• Steuerung: 18" smartouch-Touchscreen; Schleifhöhe einstellbar in 0,1 mm-Schritten; 100 Programmspeicher
• Feste Vorschubtafelhöhe: 900 mm
• Option drahtlose Dickenmessung (TDP) und Thickness Detection Professional (TDP) mit Faseroptik- und Lasersensoren
• Elektropneumatischer segmentierter Schleifschuh silicon-Tec: Segmentbreite 27 mm; Druck in 0,1 bar-Schritten einstellbar
• Superfinish-Einheit: Schnittgeschwindigkeit 2,4–19 m/s; Schleifband 1370 x 2620 mm
• Cross-Belt-Aggregat: Schnittgeschwindigkeit 3–22 m/s; Schleifband 150 x 5000 mm
• Vakuumtisch-Option: Vakuum erzeugt durch Hochdrucklüfter; Werkstück durch Löcher im Vakuumförderband gehalten
• Optionale Druckschuhe zur Gewährleistung gleichmäßigen Drucks und Bearbeitung dünnerer Werkstücke
