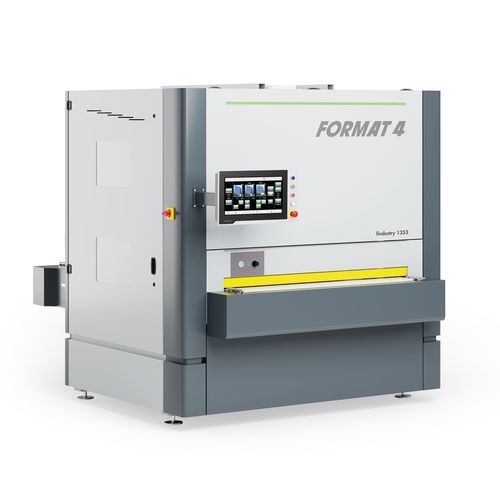

Rollenschleifer findustry 1353

Breitbandfestinstalliertelektrisch

Übersicht
Die FORMAT4 findustry Breitbandschleifmaschinen (Modelle 1352 | 1353 | 1354) sind industrielle, modulare Breitbandschleifmaschinen, die an spezifische Produktionsanforderungen konfiguriert werden können. Die Maschinen sind mit zwei, drei oder vier Bearbeitungseinheiten lieferbar, um die Anwendung optimal abzudecken und gleichmäßige Oberflächenqualität sowie Effizienz sicherzustellen.

Bedienkomfort / Steuerung
Die Maschine verfügt über eine 18" smartouch-Steuerung auf Schwenkarm für eine intuitive Bedienung. Die Einlaufhöhe lässt sich in 0,1 mm-Schritten einstellen. Optional sind automatische Dickenmessung (TDP) und drahtlose Dickenmessung zur vereinfachten Einrichtung verfügbar. Die feste Einlaufhöhe der Zuführtisch beträgt 900 mm für ergonomisches Arbeiten und einfache Integration in Produktionslinien.

• 18" smartouch-Display mit Schwenkarm
• 100 Programmspeicherplätze
• Steuerung der Einheiten, Einstellung der Vorschubgeschwindigkeit, Schleifhöhe in 0,1 mm-Schritten
• Einstellung der Schleifsohlen-Parameter, Wartungsintervalle und Klartext-Fehlermeldungen

Konfiguration & Module
Das modulare Maschinenkonzept erlaubt maßgeschneiderte Konfigurationen mit unterschiedlichen Bearbeitungsmodulen und Lack-/Finish-Paketen. Typische Module und Optionen: Anpresswalzenaggregat, Hobel-/Cutterblock-Einheit, Kombi-Schliffeinheit, Superfinish-Einheit, Schleifsohlen-Einheiten (EP/ESC), Quergurt-Schliffaggregat, Planeten-Schliffeinheit, Druckschuhe, Vakuumtisch, Rollenbahnverlängerungen, Zuführtisch mit fester Zuführhöhe und Bürstenausrüstung. Drahtlose Dickenmessung und die Thickness Detection Professional (TDP) Option sind für automatische, hochpräzise Höhenregelung verfügbar.

• Modular ausrüstbar mit 2 / 3 / 4 Einheiten je nach Modell
• Optionen: Cutterblock-Hobelkopf, Superfinish-Einheit, Quergurt-Schliffaggregat, Planeten-Schliffeinheit, Bürstenausrüstung
• Elektropneumatische segmentierte Schleifsohle "silicon-Tec" für optimierten Schleifdruck
• Elektropneumatische Schleifsohlen zur Vermeidung von Durchschleifen bei furnierten Oberflächen

Modellvarianten (Vergleich)
Wesentliche Unterschiede nach Modell:

• findustry 1352 — modular mit zwei Einheiten ausgestattet (z. B. Quergurt-Einheit, Kontaktrollen-Modul, Kombi-Schliffeinheit, Superfinish, Schleifsohlen-Einheiten, Cutterblock)
• findustry 1353 — modular mit drei Einheiten ausgestattet (Quergurt-Einheit, Kontaktrollen-Modul, Kombi-Schliffeinheit, Superfinish, Schleifsohlen-Einheiten, Cutterblock)
• findustry 1354 — modular mit vier Einheiten ausgestattet (Quergurt-Einheit, Kontaktrollen-Modul, Kombi-Schliffeinheit, Superfinish, Schleifsohlen-Einheiten, Cutterblock)

Leistung & Vorschub
Leistungsdaten und Vorschubparameter für die Produktionsplanung:

• Schleifhöhenbereich (Maschine): 3–170 (200) mm
• Schleifbreite: 1.350 mm
• Vorschubgeschwindigkeit: variabel — typischerweise 2,8–20 m/min
• Superfinish-Einheit Schnittgeschwindigkeit: 2,4–19 m/s; Schleifband 1370 x 2620 mm
• Quergurt-Schliffaggregat Schnittgeschwindigkeit: 3–22 m/s; Schleifband 150 x 5000 mm

Wichtige Details / Highlights

• Industrielle Leistung mit hoher Modularität zur Erfüllung von Oberflächen- und Effizienzanforderungen
• Feste Einlaufhöhe (900 mm) und Zuführtisch für ergonomische Bearbeitung
• Vakuumtisch-Option für dünne, kleine oder glatte Werkstücke
• Rollenbahnverlängerungen für Ein- und Auslauf verfügbar
• Druckschuhe für gleichmäßigen Druck und reduzierte Mindeststücklänge
• Drahtlose Dickenmessung zum Messen vor der Maschine und drahtloser Datenübertragung

Details (Komponenten & Funktionen)

• Kontaktrollenaggregat: profiliertes Kontaktrolle (D = 180 mm, 85° shore) für präzise Kalibrierung
• Cutterblock-Hobelkopf: optional als erste Bearbeitungseinheit für hohe Abtragsleistung; Aktivierung über Zentrale
• Schleifsohlen-Aggregat: elektropneumatische Schleifsohle senkt sich exakt ab, um Durchschleifen bei Furnieren zu vermeiden
• Kombinations-Schliffeinheit: Rollendurchmesser 140 mm zur Kalibrierung von Vollholz; geeignet für Zwischenlackschliff
• Elektropneumatische segmentierte Schleifsohle "silicon-Tec": Segmentbreite 27 mm, Silikon-Technologie, Druck in 0,1 bar-Schritten einstellbar
• Superfinish-Einheit: Filz-Glide-Beschichtung (Chevron-Band) für weicheren Schleifdruck bei lackierten/hochglänzenden Oberflächen; elektropneumatische Bandoszillation
• Quergurt-Schliffaggregat: Standardausrüstung für lackierte/hochglänzende Oberflächen; entfernt quer zur Faser stehende aufgeraute Fasern
• LACQUER-Planetenschliffeinheit: perfekte Oberfläche bei quer verlaufender Faser; austauschbare Bürsten im Planeten-System
• Druckschuh: gleichmäßiger Druck gegen den Zuführtisch für dünne Werkstücke und verringerte Mindestlänge
• 18" smartouch-Steuerung: Schwenkarm, 100 Programmspeicher, Vorschubgeschwindigkeitsregelung, Schleifhöhe 0,1 mm-Schritte
• Drahtlose Dickenmessung: automatische Messung wird kabellos übertragen; Schleiftiefe über Einstellrad gesetzt
• Thickness Detection Professional (TDP) Option: Faseroptik- und Lasersensoren zur automatischen Anpassung der Durchgangshöhe unter Berücksichtigung des gewünschten Abtrags
• Zuführtisch mit fester Zuführhöhe: Vorschubgeschwindigkeit am Bedientableau einstellbar (2,8–20 m/min)
• Vakuumtisch: fixiert Werkstücke über Sauglöcher in der Vorschubbahn für kleine/glatte/dünne Teile
• Rollenbahnverlängerungen: optionale Ein- und Auslaufverlängerungen
• Bürstenausrüstung: optionale Ausführung an der Auslaufseite zum Reinigen, Polieren oder Strukturieren

Technische Daten

• Produktfamilie: FORMAT4 findustry
• Modell: findustry 1353 (Varianten: 1352, 1354)
• Schleifbreite: 1.350 mm
• Schleifhöhe (einstellbar): 3–170 (200) mm
• Vorschubgeschwindigkeit (variabel): 2,8–20 m/min
• Einheiten: konfigurierbar — 2 / 3 / 4 Einheiten (je nach Modell)
• Steuerung: 18" smartouch mit Schwenkarm, 100 Programmspeicher, 0,1 mm Schleifhöhenschritte
• Standard-Einlaufhöhe Tisch: 900 mm
• Optionen: drahtlose Dickenmessung, Thickness Detection Professional (TDP), Vakuumtisch, Rollenbahnverlängerungen, Druckschuhe, Superfinish-Einheit, Quergurt-Schliffaggregat, Planeten-Schliffeinheit, Bürstenausrüstung
• Superfinish-Schnittgeschwindigkeit: 2,4–19 m/s (Schleifband 1370 x 2620 mm)
• Quergurt-Schnittgeschwindigkeit: 3–22 m/s (Schleifband 150 x 5000 mm)
• Segmentbreite elektropneumatische Schleifsohle: 27 mm; Druck in 0,1 bar-Schritten einstellbar
