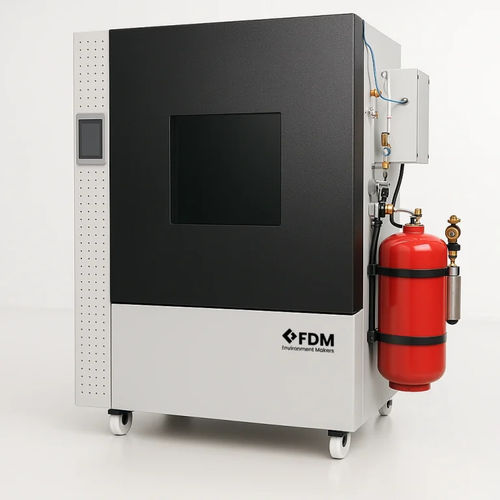

Thermostatische Prüfkammer EUCAR 0-6

KlimaTemperaturFeuchte

Overview
Prüfkammer für Batterien, entwickelt für sichere und reproduzierbare Prüfungen von Zellen, Modulen und kompletten Batteriepaketen. Konfigurierbar für EUCAR-Risikostufen 0–6 und ausgelegt für Thermal Abuse, Transportsimulation (UN 38.3), IEC 62133 / IEC 62660 Profile und UL-Anforderungen. Manufactured by FDM (F.lli Della Marca), Italy.

Standards and regulations

• UN 38.3: Transportqualifikation für Zellen und Packs — thermische Zyklen T.1–T.6 (−40 °C bis +75 °C), Vibration/Schock und simulierte Höhe.
• IEC 62133: Sicherheit von tragbaren Zellen und Batterien — Überlast-, Kurzschluss- und kontrollierte Wärmeeinwirkungstests.
• IEC 62660: Lithiumzellen für Elektrofahrzeuge — Lebensdauertests, Leistung bei extremen Temperaturen und Thermal Abuse-Bewertung.
• UL 1642 / UL 2054: Sicherheitsnormen für Zellen und Packs — Übertemperaturtests, thermische Ausbreitung und Gaserkennungsanforderungen.

Key features

• Temperaturbereich: −70 °C bis +180 °C für extreme thermische Belastungen und realistische Umweltsimulationen
• Feuchtigkeitsregelung: 10–98 % rH mit unabhängiger Steuerung zur Vermeidung von Kondensation während Thermzyklen
• Innere Volumen: skalierbar von 140 bis 2300 L für Einzelzellen, Module oder komplette Packs
• EUCAR-Konformität: konfigurierbare Sicherheits- und Eindämmungssysteme für Level 0–6
• Integrierte Gaserkennung: Sensoren für H2, CO und andere gefährliche Gase mit automatischen Alarmen und Notfalllogik
• Maßgeschneiderter Brandschutz: Lösch- und Unterdrückungssysteme ausgelegt nach Batteriematerial und EUCAR-Level
• Verstärkte Edelstahlstruktur mit Hochleistungsisolation und kontrollierter Überdruckentlüftung
• Modulare Zubehöroptionen: Regalböden, Kabeldurchführungen, Sichttüren und hocheffiziente Filter verfügbar
• IQ/OQ-Dokumentation und langfristige Servicevereinbarungen verfügbar

Controllers

• stillFACE: Zwei Anzeigen für Temperatur und Feuchte; manuelle Sollwerte, kontinuierliche Überwachung, konfigurierbare akustische/visuelle Alarme und optional RS485 für Datenerfassung — geeignet für Stabilitätstests und passive Überwachung.
• revoFACE: 7" Farb-Touchscreen; programmierbare Zyklen (bis zu 10 Programme × 50 Segmente), Rampen/Stasis/Übergänge, USB-Datenausgang, Ereignisprotokoll, RS485/Ethernet-Konnectivität und Fernüberwachung — geeignet für automatisierte und komplexe Zyklentests.

Accessories (examples)

• IQ/OQ-Zertifizierungspaket
• Feuchtigkeitsregelung unter 10 °C; Entfeuchtung bis 2 % rH
• Belüftungsfilter und Wasserfiltrationssysteme
• Kabeldurchführungen mit zertifizierten Dichtungen
• Sichtfenstertür und Innensteckdose
• Selbstsperrende Lenkrollen
• CO2-Regelungssystem

Applications / Typical configurations

• Einzelzelle — 140–500 L: Lokaler thermischer Missbrauch — gezielte Überwachung und punktuelle Gasmessung.
• Modul — 500–1200 L: Thermische Ausbreitung zwischen Zellen — verteilte Gaserkennung und mehrere Sensoren.
• Komplettes Batteriepack — 1200–2300 L: Großflächiger Thermal Runaway — Überdruckentlüftung, maßgeschneiderte Brandunterdrückung und externe Gasableitung.

Technical notes
Die Kammern sind entsprechend Batteriematerial, Prüfprotokoll und benötigtem EUCAR-Level konfigurierbar. Die Feuchteverwaltung ist unabhängig von Temperaturzyklen, um Kondensation an Anschlüssen zu vermeiden. Gasdetektionsschwellen lösen Alarme aus und können automatische Notfallabläufe starten. Vollständige IQ/OQ-Dokumentation und technische Datenblätter (PDF) auf Anfrage verfügbar.

Technical specifications

• Produkttyp: Prüfkammer für Batterien
• Innenvolumen: 140 – 2300 L (konfigurierbar)
• Temperaturbereich: −70 °C / +180 °C
• Feuchtigkeitsregelung: 10 – 98 % rH (programmierbar/unabhängig)
• EUCAR-Konformität: Level 0–6 (modulare Sicherheitssysteme)
• Controller: revoFACE (programmierbarer Touchscreen), stillFACE (Dual-Display)
• Gaserkennung: H2, CO und andere gefährliche Gase mit Alarmmanagement
• Brandschutz: maßgeschneiderte Unterdrückungssysteme und kontrollierte Überdruckentlüftung
• Struktur: verstärkter Edelstahl mit hochresistenter Isolierung
• Normen: UN 38.3, IEC 62133, IEC 62660, UL 1642, UL 2054
• Dokumentation: IQ/OQ verfügbar; vollständiges Datenblatt (PDF) auf Anfrage
• Herkunft: Made in Italy (FDM)
• Garantie: 24 Monate
