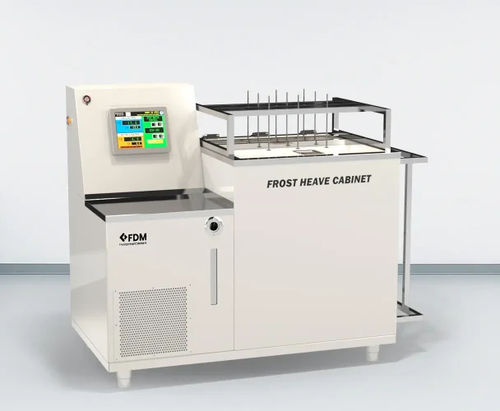

Thermostatische Prüfkammer FHU812PRO

KlimaFeuchteTemperatur

Overview
Die Prüfkammer für Frostaufwölbung FHU812PRO simuliert Frostaufwölbung in Baustoffen, um vertikale Verschiebungen, Eislinsenbildung und kapillaren Aufstieg unter kontrollierten Bedingungen zu bewerten. Entwickelt für geotechnische Labore und Qualitätskontrollen gemäß BS812:PT124.

Standards & Origin
Designed and produced in Italy by FDM - Environment Makers. Referenznorm: BS812:PT124:1989. Konstruktions- und Sicherheitselemente verweisen ggf. auf DIN 12880. IQ/OQ-Dokumentation auf Anfrage verfügbar.

Key features

• Unabhängige Dual-Temperaturregelung: separate Steuerung der kalten Luftzone und des warmen Wasserbads für realistische Nachbildung.
• Automatisches Konstanthalten des Wasserstandes für stabile kapillare Bedingungen während des gesamten Prüfzyklus.
• Automatisiertes Prüfmanagement mit geführtem Touchscreen-Controller inklusive Warnungen für Messschritte und Ereignisse.
• Hohe Regelgenauigkeit: Luft ±0,3°C; Wasser ±0,1°C.
• Integrierte Mehrpunktüberwachung: 2 PT100-Sonden für die Regelung plus 10 Thermoelemente für Multi-Zonen-Logging.
• Sicherheit und Alarme: Klasse-1-Sicherheitsvorrichtungen (DIN 12880) mit audiovisuellen Alarmen bei Abweichungen.
• Konstruktionsmaterialien: außen lackierter, verzinkter Stahl; innen AISI 304 Edelstahl; ökologisch unbedenkliche Isolierung ohne CFC/HCFC.

Testing concept and setup
Die Kammer bildet zwei temperaturgeregelte Zonen ab: ein unteres Wasserbad bei etwa +3 / +4,5°C und eine obere Luftzone bis −22°C (konfigurierbar innerhalb des angegebenen Bereichs). Neun Proben werden in einem speziellen Halter montiert; Messstäbe aus Messing erfassen die vertikale Hebung während der Eislinsenbildung. Wasser steigt kapillar in die Proben und friert, wodurch Frostaufwölbung entsteht; der Controller signalisiert, wann Hebemessungen vorzunehmen sind.

Controllers (options)

• stillFACE — Duale, dedizierte Anzeigen für Temperatur und Feuchte. Manuelle Sollwert-Eingabe, Sofortanzeigen, kontinuierliche Überwachung unter konstanten Bedingungen, konfigurierbare audiovisuelle Alarme, optionaler RS485 für Datenerfassung. Geeignet für Stabilitätstests und passive Überwachung.
• revoFACE — Farbiger Touchscreen für programmierbare zyklische Prüfungen. Bis zu 10 Programme mit je 50 Segmenten (Rampes, Haltephasen, Übergänge). USB-Datenauszug, Ereignisprotokoll und Sollwerthistorie, RS485/Ethernet- und mobile App-Optionen. Geeignet für automatisierte Zyklen und erweiterte Prüfprofile.

Accessories and optional items

• IQ/OQ-Zertifizierungspaket
• Feuchteregelung unter 10°C
• Entfeuchtung bis 2% rF
• Belüftungsfilter
• Kabelführungsdurchführung
• Glasfronttür
• Interne Steckdose
• Gelenkrollen mit Feststellfunktion
• Wasserfiltersystem
• CO2-Regelsystem

Datasheet & Certifications
Vollständiges technisches Datenblatt (PDF) und IQ/OQ-Unterlagen auf Anfrage. Produkt mit zutreffenden Qualitäts- und Konformitätsmerkmalen (Made in Italy, ISO 9001, CE). 24 Monate Garantie und technischer Support.

Technical specifications

• Model: FHU812PRO
• Innenvolumen: 200 L
• Lufttemperaturbereich: −22°C / −16°C (Regelgenauigkeit ±0,3°C)
• Wassertemperaturbereich: +3°C / +4,5°C (Regelgenauigkeit ±0,1°C)
• Simultane Prüfkörper: 9 (dedizierter 9-Probe-Halter mit Messingreferenzstäben)
• Messsonden: 2 PT100 (Regelung) + 10 Thermoelemente (Multi-Zonen-Logging)
• Controller: revoFACE+ 10" Touchscreen (programmierbare Zyklen) oder stillFACE (doppelte Anzeige/Manuellsteuerung)
• Akustische/visuelle Alarme und Klasse-1-Sicherheitsvorrichtungen (DIN 12880)
• Außenbau: lackierter, verzinkter Stahl
• Innenbau: AISI 304 Edelstahl
• Isolierung: frei von CFC und HCFC
• Normen: BS812:PT124:1989
