Luft/Öl-Schmiersystem LSG.01

ZweileitungMinimalmengenSprüh

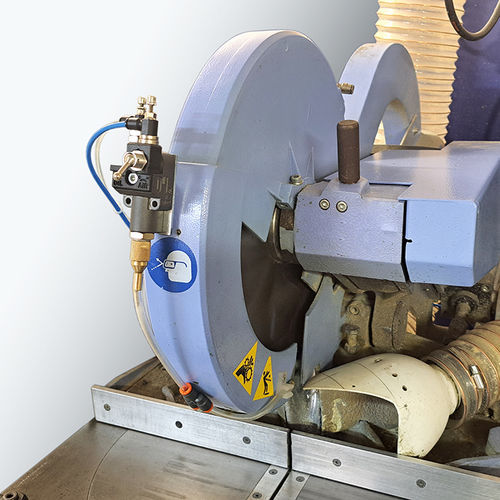

Das Luft-Öl-Schmierkühlgerät LSG.01 ist eine pneumatisch betriebene Vorrichtung zum Schmieren und Kühlen von Werkzeug und Werkstück an: Bandsägen, Kreissägen und anderen Werkzeugmaschinen. Es eignet sich für Maschinen, deren Eigenschaften die Zufuhr von Schmier-Kühlmittel an genau definierten Stellen erfordern. Dies geschieht dank der speziellen zylindrischen Düse mit einem Durchmesser von nur 4 mm, die bei Bedarf durch eine spezielle Bohrung geführt werden kann. Das Gerät arbeitet nach dem Prinzip der Minimalmengenschmierung (MMS/MQL). Es liefert Druckluft und minimale (fast nicht wahrnehmbare) Mengen an Schmierflüssigkeit. Alle OilJet-Produkte sind für den Einsatz gängiger Wasser-in-Öl-Emulsionen sowie spezieller Minimalmengenschmieröle (Esteröle) optimiert. Die Abbildungen zeigen Installationsbeispiele: Modell LSG.01B01 an einer Bandsäge – Modell LSG.01B02 an einer Kreissäge für Leichtlegierungen. Die Flüssigkeit wird aus dem Vorratsbehälter angesaugt, in der Steuereinheit mit Druckluft vermischt und über das Abgabeverteilerrohr zur Schmierstelle geleitet. Dessen Flexibilität ermöglicht die freie Bewegung des Teils, an dem es befestigt ist. Das Modell LSG.01 wird in zwei Versionen (Typ A-B) hergestellt, die sich in der Standardausstattung und Konfiguration der Steuereinheit unterscheiden. Beide Versionen sind mit Einzel- oder Doppeldüsenrohr erhältlich. Die Vielseitigkeit der Serie LSG.01 wird durch zahlreiches optionales Zubehör ergänzt.
