Luft/Öl-Schmiersystem LTS.02 series

EinleitungMinimalmengenSprüh

Der Air-Oil Lubri-Cooler LTS.02 ist ein pneumatisches Gerät zum Schmieren und Kühlen von Werkzeug und Werkstück an Fräsmaschinen, Bohrpressen und allen vertikalen Werkzeugmaschinen, die häufige Werkzeugwechsel erfordern.

- Das Gerät wurde speziell für den häufigen und hautnahen Einsatz durch den Bediener entwickelt. Ermöglicht wird dies durch das einzigartige Design des Venturi-Systems im Inneren der Steuereinheit sowie die kleine Ausgabedüse mit einem Durchmesser von nur 4 mm. Diese Kombination ermöglicht eine Flüssigkeitsabgabe mit begrenzter Zerstäubung, insbesondere bei der Verwendung von Wasser-in-Öl-Emulsionen.

- Die fortschrittliche Steuereinheit verfügt über ein spezielles horizontales Gelenk, das zwischen 0+15° und 0-15° oder einem vollen 30°-Schwenk wählbar ist. Diese Funktion ermöglicht ein sofortiges Ein- und Auskuppeln des Flex-Rohrs in Bezug auf den Arbeitsbereich, wodurch es sofort wieder in die eingestellte Arbeitsposition gebracht wird. Dasselbe gilt für die axiale Verstellung der Konsole, die auf einem effektiven Reibungssystem basiert, das zu einer sofortigen Neupositionierung bei jedem Werkzeugwechsel und einer konsequenten Anpassung der Arbeitshöhe beiträgt.

- Alle OilJet-Produkte sind für den Einsatz mit den gängigen Wasser-in-Öl-Emulsionen sowie mit speziellen Neat-Schmierölen optimiert.

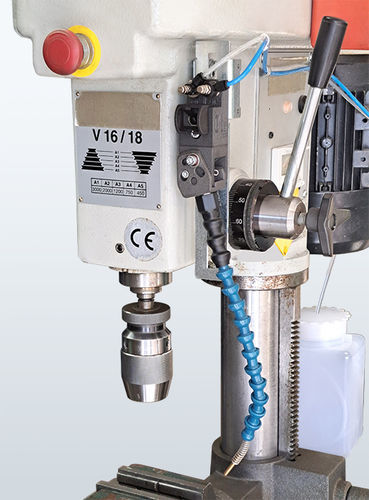

- Das LTS.02 ist ein professionelles Produkt, das in einer einzigen Vollversion mit 300 mm und 390 mm Flex-Rohr Länge angeboten wird. Die Bilder zeigen einige Beispiele für die Installation des LTS.02A30 auf einer Bohrmaschine und einer CNC-Fräsmaschine.

- Die Flüssigkeit wird aus dem Vorratsbehälter angesaugt, in der Steuereinheit mit Druckluft gemischt und über das Flex-Rohr zur Zapfpistole befördert

- Die große Vielseitigkeit der LTS.02-Familie wird durch eine Reihe von optionalem Zubehör ergänzt, das die Einsatzmöglichkeiten noch erweitert.
