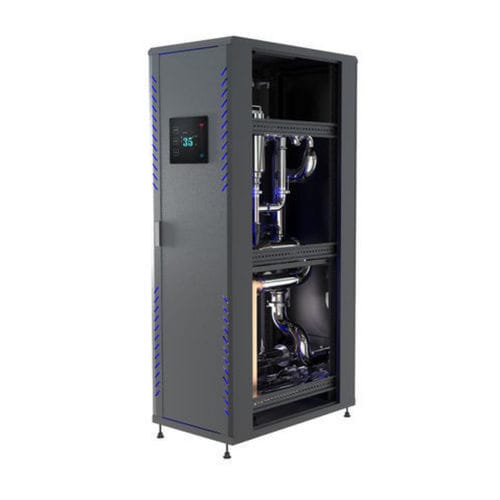

Kühlsystem für Flüssigkeiten EXT-CDU300LC

WasserGlycol-Wasserfür EDV-Saal

Übersicht
Die EXTRCOOL Schrankausführungs-Liquid-to-Liquid (L2L) Cooling Distribution Unit (CDU) ist eine standmontierte Lösung für den mission‑kritischen Flüssigkeitskühlbetrieb in AI- und HPC‑Rechenzentren. Sie koppelt Server‑Kaltplatten‑Schleifen an die Kaltwassersysteme der Anlage und unterstützt hochdichte GPU‑Cluster sowie Mehr‑MW‑Racklasten.

Kerntechnische Vorteile

• Hochkapazitiver L2L‑Wärmeaustausch — Plattenwärmetauscher übertragen Abwärme aus Server‑Schleifen in Kaltwassernetze zur Unterstützung von Multi‑MW‑Kühlkapazitäten.
• Standgehäuse, skalierbares Design — Kompakte Stellfläche mit modularer Erweiterung und Parallelbetrieb für wachsende Kühlanforderungen.
• Werksintegrierte Komponenten — Werksseitig montierte drehzahlgeregelte Pumpen, präzise Durchflussmesser, Drucksensoren und Leckageerkennung für schnelle Inbetriebnahme.
• Intelligente Steuerung & Überwachung — Touchscreen‑HMI mit Echtzeit‑Anzeige von Temperatur, Durchfluss und Druck; Fernverwaltung und BMS‑Integration unterstützt.
• Enterprise‑Grade Verfügbarkeit — Auslegung für 24/7 Dauerbetrieb mit redundanten Pumpen, korrosionsbeständigen Leitungen und dichten Verbindungen.

Produktangaben (Kurzfassung)
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

Ideale Einsatzszenarien

• Großflächige AI‑Rechenzentren — Unterstützt Multi‑MW‑Flüssigkeitskühlungen für NVIDIA GB200/GB300 und Next‑Gen GPU‑Cluster.
• HPC & Supercomputing — Liefert hochkapazitiven Kühlbedarf für wissenschaftliches Rechnen und Simulationen.
• Neubauten mit Flüssigkeitskühlung — Optimiert für Anlagen mit Kaltwassernetz.
• Ultrahohe Rackleistungsdichten — Unterstützt Racklasten über 50 kW für Next‑Gen‑Server.
• Skalierbare Kühlarchitekturen — Modulares Design ermöglicht schrittweise Erweiterung.

Warum EXTRCOOL Cabinet‑Style L2L CDU
Die Schrank‑CDU vereint effizienten Plattenwärmeaustausch, integrierte Steuerungen und ein skalierbares Gehäuse zur zuverlässigen und leistungsfähigen Wärmeabfuhr in anspruchsvollen AI‑ und HPC‑Umgebungen und ermöglicht gleichzeitig Fernüberwachung und Anlagenintegration.

Häufig gestellte Fragen (Auswahl)

• Wozu dient eine Liquid‑to‑Liquid CDU? Sie überträgt Abwärme aus den Flüssigkeitskreisläufen der Server in die Kaltwassersysteme der Anlage, um leistungsfähige Wärmeabfuhr zu ermöglichen.
• Warum eine Schrank‑L2L CDU wählen? Standgehäuse bieten hohe Kühlkapazität, modulare Skalierbarkeit und integrierte Überwachung – geeignet für große AI/HPC‑Rechenzentren mit Kaltwassernetz.
• Ist die Einheit mit Standard‑Kaltwassersystemen kompatibel? Ja. Die Einheit unterstützt Standarddrücke und -temperaturen für Kaltwasser; Anschlüsse sind anpassbar an das Anlagenetz.

Technische Spezifikationen

• Modelle & Nennkühlleistungen: EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW.
• Installationsart: In Row.
• Kühlmittel: PG25 (alle Modelle).
• Betriebsumgebung (T & H): -10°C ~ 55°C; RF 5%–90%.
• Lagerumgebung (T & H): -45°C ~ 70°C; RF 5%–93%.
• Anzeige: 10,1" Touchscreen (alle Modelle).
• Nahbereichstemperatur (Approach): 5°C (alle Modelle).
• Primärseitige Ein-/Austrittstemperatur: 35°C / 45°C.
• Sekundärseitige Flüssigkeitstemperatur (out/in): 40°C / 50°C (alle Modelle).
• Sekundärseitiger Nennvolumenstrom: EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM.
• Stromversorgung: 3P AC 380V 50/60Hz; 3P AC 480V 60Hz.
• Doppelte Stromversorgung ATS: Ja (alle Modelle).
• Leckageerkennung: Ja (alle Modelle).
• Redundante Pumpenumschaltung automatisch: 1+1 (alle Modelle).
• Typischer Stromverbrauch je Modell: <7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW).
• Bypass Online‑wechselbarer Filter: Ja (alle Modelle).
• Regelung: PID; Durchfluss passt sich der Temperatur an.
• Kommunikation: Modbus RTU & TCP/IP.
• Ca. Gewicht: EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg.
• Schutzart: IP55 (alle Modelle).
• Abmessungen (B × T × H) mm: EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm.
