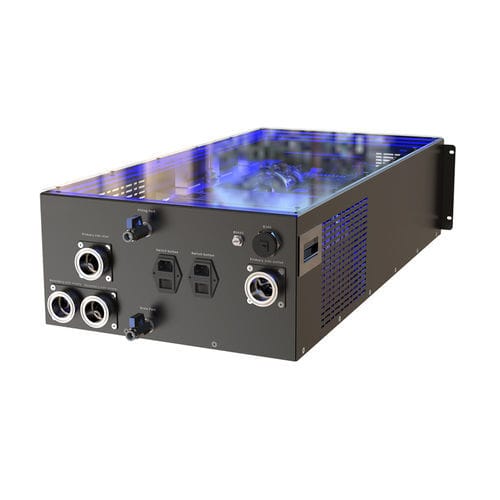

Kühlsystem für Flüssigkeiten EXT-CDU35LR

WasserGlycol-Wasserfür EDV-Saal

Übersicht
Die rackmontierte Flüssig-zu-Flüssig (L2L) Cooling Distribution Unit EXTRCOOL ist eine kompakte, standardmäßige 4U Rack-CDU, speziell entwickelt für hochdichte Flüssigkeitskühlungs-Deployments in AI- und HPC‑Rechenzentren. Konzipiert zur Kopplung mit NVIDIA GB200/GB300 und Next‑Gen GPU‑Servern, ermöglicht die Einheit einen effizienten Wärmetransfer zwischen Server‑Coldplate‑Kreisläufen und gebäudeseitigen Kaltwassersystemen und unterstützt Rack‑Leistungsdichten bis 100 kW und darüber hinaus.

Kerndefinition der Eigenschaft
4U rackmontierte Flüssig‑zu‑Flüssig Kühlverteilereinheit für hochdichte Flüssigkeitskühlkreise

Kerntechnische Vorteile

• Kompaktes Rack‑Formfaktor: Standard 4U‑Rack‑Design passt direkt in Serverracks, eliminiert separaten Bodenplatz und vereinfacht die Integration in Kaltwassernetze.
• Effizienter Flüssig‑zu‑Flüssig Wärmeaustausch: Leistungsfähige Plattenwärmeübertrager leiten Abwärme aus Serverkreisläufen an Kaltwassersysteme ab und tragen so zur Kühlung dichter AI‑Cluster bei.
• Integrierte Überwachung & Steuerung: Frontseitiges Touchscreen‑HMI mit Echtzeit‑Anzeige von Temperatur, Durchfluss und Druck; unterstützt Fernverwaltung und BMS‑Integration.
• Plug‑and‑Play Einsatz: Werksseitig vorkonfigurierte Rohrführung, Pumpen und Sensorik ermöglichen schnelle Anbindung an Server‑Manifolds und Kaltwassersysteme, verkürzen die Inbetriebnahme.
• Leckagesicheres Enterprise‑Design: Verstärkte Verbindungen und werkseitig druckgeprüfte Komponenten gewährleisten zuverlässigen 24/7‑Betrieb für kritische Workloads.

Produktspezifikationen (Darstellung)
Attribut: Spezifikation
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
Kühltyp: Flüssig‑zu‑Flüssig (L2L) Kaltwasseraustausch
Produktkategorie: Rackmontierte Cooling Distribution Unit (CDU)
Formfaktor: 4U Standard‑Rack
Kompatible Systeme: Server Coldplate‑Kreisläufe, Kaltwassernetze
Herkunft: Guangdong, China

Modellnummern (Optionen): EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
Installationsart: In-Rack
Nominale Kühlleistung (je Modell): 35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
Kühlmittel: PG25
Betriebsumgebung (T & H): -10°C ~ 55°C / RF 5~90%
Lagerumgebung (T & H): -45°C ~ 70°C / RF 5~93%
Display: 4,3" (kleinere Modelle) oder 7" (größere Modelle)
Approach‑Temperatur: 5°C
Primärseite Temp. (in/out): 35°C / 45°C
Sekundärseite Flüssigtemp. (out/in): typ. 40°C/45°C oder 40°C/50°C je nach Modell
Sekundärseitiger Nenn‑Volumenstrom (je Modell): 120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
Stromversorgung: AC220V 50/60Hz (einige Modelle unterstützen 3P AC380V 50/60Hz oder 3P AC480V 60Hz)
Duale Strom‑ATS: Ja
Leckageerkennung: Ja
Redundante Pumpe automatische Umschaltung: 1+1
Leistungsaufnahme (je Modell): <0.8 kW; <0.8 kW; <0.8 kW; <1 kW; <2.5 kW; <2.8 kW; <3 kW
Bypass Online Wechselbarer Filter: Nein
Steuerungsart: PID‑Regelung, passt Durchfluss nach Temperatur an
Kommunikation: Modbus RTU & TCP/IP
Ca. Gewicht (je Modell): 50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
Schutzklasse: IP55
Abmessungen (B x T x H) mm (je Modell): 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 217.2; 482 x 870 x 217.2; 482 x 870 x 265; 482 x 870 x 265

Ideal für

• Großflächige AI‑Rechenzentren: Unterstützt hochdichte Flüssigkeitskühlung für GB200/GB300 GPU‑Cluster.
• HPC‑ und Supercomputing‑Center: Bietet zuverlässige Kühlung für wissenschaftliche Berechnungen und Simulationsworkloads.
• Neubau‑Rechenzentren mit Flüssigkeitskühlung: Optimiert für Anlagen mit vorhandener Kaltwasserinfrastruktur.
• Racks mit extrem hoher Leistungsdichte: Unterstützt Rack‑Lasten ≥50 kW für Next‑Gen AI‑Server.
• Modulare Flüssigkeitskühlungsarchitekturen: Ideal für skalierbare, schrittweise Erweiterungen.

Warum EXTRCOOL Rack‑Mounted L2L CDU?
Der Rack‑Formfaktor eliminiert separate Standalone‑CDUs und bietet eine platzsparende, leistungsfähige Lösung für Flüssigkeitskühlungs‑Deployments. Die EXTRCOOL L2L CDU vereint effizienten Wärmeaustausch, integrierte Überwachung und vereinfachte Installation, um die Anforderungen kritischer AI‑ und HPC‑Workloads zu erfüllen und ganzjährig stabile, energieeffiziente Betriebsbedingungen sicherzustellen.

Häufig gestellte Fragen
1. Wozu dient eine rackmontierte L2L CDU?
Eine rackmontierte L2L CDU überträgt Abwärme aus Server‑Kühlkreisläufen auf gebäudeseitige Kaltwasseranlagen in kompakter Rack‑Bauweise, ideal für platzbeschränkte Rechenzentren mit Kaltwasserinfrastruktur.

2. Welche Vorteile bietet eine rackmontierte CDU gegenüber einer Standalone‑CDU?
Das Rack‑Design integriert die Einheit direkt in Serverracks, verringert Rohrleitungsaufwand, erspart Bodenfläche und wird werksseitig geprüft, um Vorort‑Inbetriebnahme zu vereinfachen.

3. Ist die Einheit kompatibel mit Standard‑Kaltwassersystemen?
Die rackmontierte L2L CDU unterstützt gängige Kaltwasserdrücke und -temperaturen und bietet anpassbare Anschlussoptionen für die meisten Anlagennetze.

Technische Spezifikationen

• Brand: EXTRCOOL
• Model Series: CDU-L2L Rack Series
• Formfaktor: 4U rack‑mount
• Kühltyp: Flüssig‑zu‑Flüssig (L2L) Kaltwasseraustausch
• Nominale Kühlleistung: 35 kW–250 kW (modellabhängig)
• Kühlmittel: PG25
• Sekundärseitiger Durchfluss: 120–400 LPM (modellabhängig)
• Steuerung: PID, Modbus RTU & TCP/IP
• Redundanz: 1+1 Pumpenumstellung, Dual‑Power ATS
• Leckageerkennung: Ja
• Schutz: IP55
• Gewicht (ca.): 50–110 kg (modellabhängig)
• Abmessungen (B x T x H): 482 x 870 x 177.8 / 217.2 / 265 mm (modellabhängig)
