Wasserkühlsystem

Glycol-Wasserfür Schränkefür Rechenzentrum

Produktübersicht

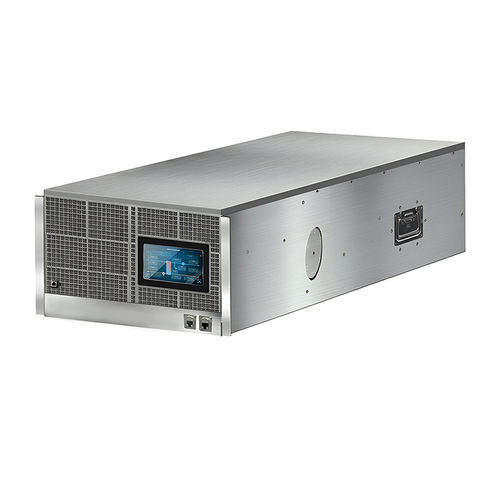

Die Flüssig-zu-Flüssig CDU ist eine kompakte, 19-Zoll-Rack-montierbare Kühlverteilereinheit, entwickelt für moderne hochdichte KI-Rechenzentren. Sie bietet isolierte, kontaminationsfreie Flüssigkeitskühlung für IT-Geräte bis zu 65 kW Wärmelast mittels hocheffizientem Flüssig-zu-Flüssig-Plattenwärmetauscher zur Verbindung von Rechenzentrums-Kältekreisläufen und Server-Kühlkreisen.

Kerntechnische Vorteile

• Isolierte Doppelkreislauf-Architektur — Trennt physisch den primären Kaltwasserkreislauf vom sekundären Gerätekühlmittelkreis, um druckarmes, sauberes Kühlmittel an Server zu liefern und Korrosion, Verkalkung sowie Verstopfungen zu vermeiden.
• Flexible Bereitstellung & Integration — 19-Zoll-Rack-Format ermöglicht Einbau in Standard-Schränken oder separate CDU-Schränke für zentralisierte oder verteilte Kühlkonzepte.
• Redundantes Design für 24/7-Verfügbarkeit — 1+1 Pumpenredundanz beseitigt Single Points of Failure in der Fluidzirkulation; 1+1 Dual-Stromversorgung gewährleistet unterbrechungsfreie Energieversorgung kritischer Komponenten.
• Hocheffiziente Filtration & Wärmeübertragung — Integrierter 50 μm sekundärer Reinigungsfilter mit geringem Druckverlust; voll kupfergeschweißter Plattenwärmetauscher in S316-Edelstahl für effizienten Wärmetransfer (typisch 50 kW bei ≈4 °C Primär-Sekundär-Delta).
• Benutzerfreundliche Installation & Wartung — Rückseitige Schnellkupplungen / Schnellflanschen aus Edelstahl für schnelle, dichte Integration; unterstützt konstanten Differentialdruck- und Konstantdurchflussregelmodus mit manuellen und erzwungenen Steuerungsoptionen.
• Intelligente Überwachung & BMS-Kompatibilität — Echtzeit-Statusüberwachung, Alarme und Multiprotokoll-Konnektivität (Modbus/RS485, TCP/IP, SNMP) zur Integration in Gebäudeleittechnik und Schrankmanagement.
• Energieeffizienter Betrieb — Typischer Energieverbrauch unter 700 W bei 50 kW Kühlleistung; unterstützt Warmwasser-Kühlung zur Senkung des PUE.

Produktspezifikation
Nenn-Kühlleistung: 50 kW
Sekundärseitiger Durchfluss (Maschine externe Restdruck 1 bar): 100 LPM
Sekundär-Kühlmittel: Ethylenglykol / Propylenglykol-Lösungen (PG25) und kompatible einphasige Flüssigkeiten
Primär-Kühlmittel: Wasser oder Ethylenglykol-Lösung
Redundante Wasserpumpe: 1+1 Redundanz
Typischer Druckverlust (eine Seite): 0,8 Bar (80 LPM, 20% Ethylenglykol)
Temperaturbereich Sekundär-Kühlmittel: 10–45 ℃ (Taupunktregelung)
Beispiel ΔT-Anforderung: 50 kW, 4 ℃ Differenz
Max. Leistungsaufnahme: <700 W bei Maximalfluss
Abmessungen & Gewicht: 175 × 445 × 900 mm, Leergewicht 65 kg
Schallpegel (3 m): <58 dBA
Stromversorgung: AC einphasig 85–265 V, 50/60 Hz
Doppelte Stromversorgung: redundante Option verfügbar
Primäranschluss: hygienische 1-1/2" Kupplung
Primär Lösung Volumen: 6 Liter
Sekundäranschluss: hygienische 1-1/2" Kupplung, optional Schnellanschluss
Sekundärfilter: integrierter 50 μm reinigbarer Filter
Sekundär Lösung Volumen: 10 Liter
Durchflussmesser: Primär- und Sekundärdurchfluss
Drucksensoren: Sekundär Rücklauf- und Versorgungsdruck, Filter-Differenzdruck, System-Differenzdruck
Temperatursensoren: Primär Einlauf, Sekundär Vorlauf (1+2 Redundanz) und Rücklauf
Weitere Sensoren: Raumtemperatur und Luftfeuchte
Wasserauffüllung & Entlüftung: automatische Nachspeisung (Pumpe), manuelle Entlüftung
Ausdehnungsgefäß: 1-Liter Ausdehnungsbehälter
Kommunikation: RS485 RTU Modbus, TCP/IP, SNMP

Technische Daten

• Modelltyp: Edelstahl Rack-montierte Flüssig-zu-Flüssig CDU, 19-Zoll Bauform
• Kühlleistung: 50 kW nominal
• Sekundärseitige Durchflusskapazität: 100 LPM (typisch 80 LPM)
• Max. Eingangsleistung (Gerät): <700 W bei max. Durchfluss
• Betriebsmittel Sekundär: Ethylenglykol / Propylenglykol-Gemische (PG25 unterstützt)
• Redundanz: 1+1 Pumpen und doppelte Stromversorgung
• Anschlüsse: Hygienische 1-1/2" Kupplung (primär & sekundär), optional Schnellkupplung
• Filtration: Integrierter 50 μm reinigbarer Filter
• Physische Abmessungen: 175 × 445 × 900 mm; Leergewicht 65 kg
• Akustischer Pegel: <58 dBA bei 3 m
• Spannungsbereich: AC 85–265 V, 50/60 Hz
• Überwachung & Schnittstellen: Multi-Sensor-Set (Druck, Temperatur, Durchfluss, Umgebung) und RS485/TCP/IP/SNMP Konnektivität
