Wasserkühlsystem

Glycol-Wasserfür RechenzentrumRack

Produktübersicht

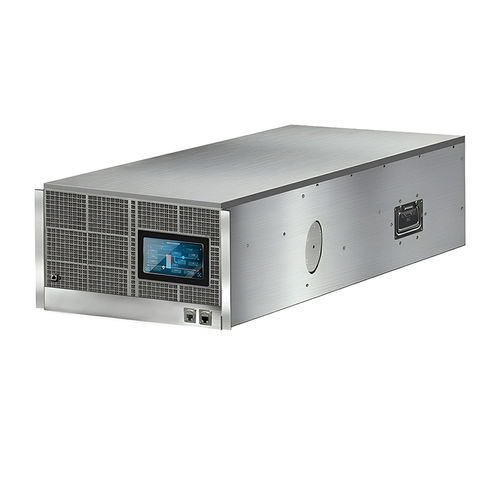

Die EXTRCOOL Luft‑zu‑Flüssigkeits CDU (Cooling Distribution Unit) ist eine kompakte, rackfähige Hybrid‑Kühlungslösung, die entwickelt wurde, um Flüssigkeitskühlungsfähigkeiten in traditionell luftgekühlte Rechenzentren zu bringen, ohne teure Infrastrukturumbauten. Durch hocheffizienten Luft‑zu‑Flüssigkeits‑Wärmeaustausch leitet sie die Wärme von flüssigkeitsgekühlten Servern direkt in die Raumluft ab und ermöglicht eine schnelle, risikoarme Einführung von hochdichten, flüssigkeitsgekühlten Systemen in Standard‑Serverumgebungen. Mit einem platzsparenden 6U‑Formfaktor unterstützt sie flüssigkeitsgekühlte Serverlasten bis zu 13 kW und eignet sich für schrittweise Upgrades und Mischkühlungs‑Szenarien.

Hauptmerkmale & Vorteile

• Plug‑in Flüssigkeitskühlung für luftgekühlte Rechenzentren — Vermeidet die Notwendigkeit dedizierter Kaltwasser‑Kreisläufe oder Raumumbauten; ermöglicht eine gestufte, kostengünstige Umstellung auf Flüssigkeitskühlung ohne Betriebsunterbrechung.
• Platzsparendes 6U Rack‑Mount Design — Konzipiert für Standard‑19‑Zoll‑Serverracks mit kompakter 6U Höhe, um Rackplatz zu maximieren und gleichzeitig leistungsfähige Kühlung zu bieten.
• Hohe Kühlleistung bei Standard‑Umgebungstemperaturen — Bei 25 °C Umgebungstemperatur zuverlässig bis zu 13 kW flüssigkeitsgekühlte Serverlast; optimierter Wärmetauscher hält die Zulufttemperatur des Kühlmittels ≤ 40 °C unter Nennbedingungen.
• Korrosionsbeständige, kühlmittelkompatible Konstruktion — Edelstahlrohre und komplett kupferne Wärmetauscher für Kompatibilität mit gängigen Kühlmitteln; beständig gegen Korrosion, Ablagerungen und Degradation.
• Redundante Komponenten für 24/7‑Zuverlässigkeit — Dual‑Pumpen (1+1) Redundanz, Dual‑Fan‑Design mit automatischer Anpassung und Dual‑Power (1+1) Redundanz zur Beseitigung von Single‑Points‑of‑Failure.
• Fortschrittliche Filtration & Zustandsüberwachung — Hochdichter Kühlmittelfilter zum Schutz von Cold‑Plates und Steckverbindern; kontinuierliche Überwachung von Raumtemperatur, Ablufttemperatur, Kühlmittel‑Zuluft/‑Rücklauf‑Temperaturen und Drücken mit dynamischer Anpassung.
• Intuitive lokale & entfernte Steuerung — 7‑Zoll‑Touchscreen für Bedienung am Gerät und Echtzeitstatus; Fernüberwachung und BMS‑Integration über TCP/ModBUS Protokolle für zentrale Überwachung.
• Vereinfachte Bereitstellung & Wartung — Automatisches/manuelles Wasser‑Auffüllsystem zur Vereinfachung der Inbetriebnahme, des täglichen Betriebs und der routinemäßigen Wartung, wodurch Vor‑Ort‑Aufwand und Ausfallzeiten reduziert werden.

Produktspezifikation
Nennkühlleistung: 13 kW (Umgebungstemperatur 25 °C, relative Luftfeuchte RH50%, Vorlauftemperatur 40 °C)
Luftvolumen: Das maximale Luftvolumen darf nicht weniger als 2200 m3/h betragen
Wasserpumpe: Dual‑Pumpen‑Design (1+1 Redundanz)
Kühlmittel: Deionisiertes Wasser, 25% Propylenglykol‑Lösung und andere kompatible Kühlmedien
Hydraulische Leistung: Durchfluss 24 LPM, externer Restdruck 1 bar
Flüssigkeitskühlkreis: Maximaler Betriebsdruck 1,5 bar; Rohrleitungs‑Prüfdruck 10 bar
Befeuchtung: Automatische Wasserauffüllung, wenn Systemdruck niedriger als Sollwert ist
Filter: Eingebauter 100 μm Filter
Externe Schnittstelle: Rückseite, 1‑Zoll‑Chuck‑Schnittstelle, konvertible Schnellanschluss‑Schnittstelle (Schnellanschluss‑Kugelhahn)
Stromversorgung: Doppelte Stromversorgung, ATS, 220 V AC (50/60 Hz) / 24 V DC
Typischer Stromverbrauch: 950 W
Controller: Standard Flüssigkeitskühlungs‑Controller, ARM‑Prozessor, DDR‑RAM, 7" Touchscreen HMI
Firmware: Flüssigkeitskühlungssteuerungs‑Firmware, die Kreisparameter einschließlich Kühlmittel‑Zu‑ und Rücklauftemperaturen überwacht
Systemalarm: Druck, eingelassene Luft‑Einlasstemperatur, Auslasstemperatur usw.
Gruppensteuerung: Anzeigehinweis oder Kommunikation mit der Umweltsteuerung über TCP/Modbus RS485; über CANBUS Gruppensteuerung mit anderen flüssigkeitsgekühlten Geräten und Steuergeräten (CDU)
Außenmaße: 445 mm Breite x 960 mm Tiefe x 266,7 mm Höhe
Gewicht und Betriebsbedingungen: Nettogewicht 80 kg, Nettogewicht 90 kg, Betriebsgewicht 96 kg, Transportgewicht 95 kg

Technische Daten

• Formfaktor: 6U Rack‑Mount
• Ausgelegte Kühlleistung: 13 kW (bei 25 °C Umgebung, RH50%, Vorlauf 40 °C)
• Max. Luftstrom: ≥ 2200 m3/h
• Pumpe: Dual‑Pumpen 1+1 Redundanz
• Kühlmittelverträglichkeit: Deionisiertes Wasser, 25% Propylenglykol‑Lösung und andere kompatible Medien
• Durchfluss: 24 LPM; externer Restdruck: 1 bar
• Max. Betriebsdruck (Kreislauf): 1,5 bar; Prüfdruck: 10 bar
• Filtration: Eingebauter 100 μm Filter
• Flüssigkeitsnachfüllung: Automatische/manuelle Wasserauffüllung
• Schnittstelle: Rückseitig 1‑Zoll‑Chuck, konvertierbarer Schnellanschluss (Kugelhahn)
• Stromversorgung: Doppelte Versorgung mit ATS; Unterstützung 220 V AC (50/60 Hz) und 24 V DC
• Typischer Verbrauch: 950 W
• Controller & HMI: ARM‑Prozessor, DDR‑RAM, 7" Touchscreen
• Kommunikation & Steuerung: TCP/Modbus RS485; CANBUS für Gruppensteuerung
• Abmessungen: 445 mm (B) x 960 mm (T) x 266,7 mm (H)
• Gewichte (wie angegeben): Nettogewicht 80 kg; Nettogewicht 90 kg; Betriebsgewicht 96 kg; Transportgewicht 95 kg
