Kühlsystem für Flüssigkeiten EXT-CDU60AC

Glycol-Wasserfür CPUfür Rechenzentrum

Produktübersicht

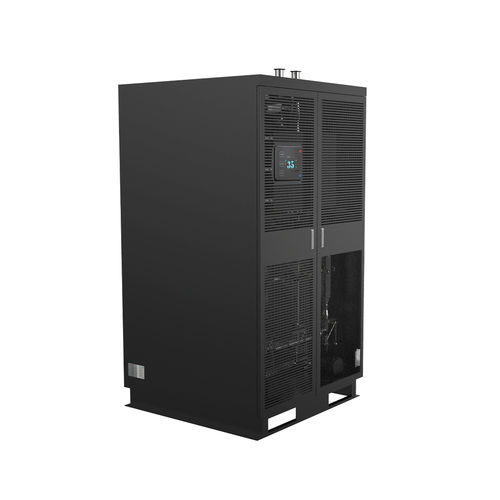

Die EXTRCOOL Cabinet-Style Flüssig-zu-Luft (LTA) Kühlverteilungseinheit ist eine kompakte, All-in-One CDU, die für den Einsatz in hochdichten Flüssigkühlungsinstallationen in AI- und HPC-Rechenzentren entwickelt wurde. Sie integriert Flüssig-zu-Luft-Wärmeübertragung, Pumpen und intelligente Steuerung in einem standardisierten Rack-Gehäuse und ermöglicht eine vereinfachte Flüssigkeitskühlung für neue und nachgerüstete Rechenzentren. Die Einheit ist für den Einsatz mit Hochleistungs-GPU-Servern (z. B. NVIDIA GB200/GB300 und nächste GPU-Generationen) ausgelegt und liefert zuverlässige thermische Leistung für Rack-Leistungsdichten über 30 kW, ohne auf Kaltwassersysteme angewiesen zu sein.

Kerntechnische Vorteile

• All-in-One Cabinet-Formfaktor Vereint Wärmetauscher, hochstatische Lüfter, drehzahlvariable Pumpen und ein intelligentes Steuerungssystem in einem Gehäuse für nahtlose Plug-and-Play-Integration.
• Effiziente Flüssig-zu-Luft-Wärmeabfuhr Gibt Abwärme aus Server‑Cold‑Plate‑Schleifen direkt an die Umgebungsluft ab, eliminiert externe Kaltwassersysteme und reduziert die Infrastrukturkomplexität.
• Rack‑bereit, platzsparendes Design Entsprechend Standard‑Rack‑Abmessungen gebaut, passt die Einheit in bestehende Rechenzentrumslayouts und unterstützt die nebeneinander Installation mit Serverracks zur Vereinfachung der Rohrführung.
• Intelligente drehzahlvariable Steuerung Dynamische Anpassung von Lüftern und Pumpen basierend auf Kühlmitteltemperatur minimiert den Energieverbrauch und senkt den PUE des Rechenzentrums.
• Enterprise‑Grade Zuverlässigkeit Werkgetestete Komponenten und verstärkte Rohrleitungen, ausgelegt für leckagefreien 24/7-Betrieb bei kritischen Workloads.

Produktdaten (Zusammenfassung)
Marke: EXTRCOOL
Modellreihe: CDU-LTA Cabinet Series
Kühlungsart: Flüssig-zu-Luft (LTA) Direkte Wärmeabfuhr
Produktkategorie: Rackmontierte Kühlverteilungseinheit
Kompatible Systeme: Server Cold‑Plate‑Schleifen, Flüssigkeitskühlungsracks
Herkunft: Guangdong, China
Teilenummern / Varianten: EXT-CDU60AC | EXT-CDU120AC | EXT-CDU300AC | EXT-CDU600AC
Installationsart: In Row
Bemessete Kühlleistung (Varianten): 60 kW | 120 kW | 300 kW | 600 kW
Kühlmittel: PG25
Betriebsumgebung (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Lagerumgebung (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display: 10.1" Bildschirm
Anlagennäherungstemperatur: 10°C
Primärseite Luft- oder Flüssigkeitstemperatur (in/out): 25°C / 35°C
Sekundärseite Flüssigkeitstemperatur (out/in): 35°C / 45°C
Sekundärseitiger Nennvolumenstrom (Varianten): 100 LPM | 200 LPM | 500 LPM | 1000 LPM
Stromversorgung: AC220V 50/60Hz (kleinere Variante) ; 3P AC380V 50/60Hz oder 3P AC480V 60Hz (größere Varianten)
Duale Stromversorgung ATS: Ja
Leckdetektion: Ja
Redundanter Pumpenumschalter: 1+1
Stromverbrauch (ca.): <3.5 kW | <6 kW | <15 kW | <30 kW
Bypass online austauschbarer Filter: Ja
Steuerungsart: PID-Regelung, passt Luftvolumen und Durchfluss nach Temperatur an
Kommunikation: Modbus RTU & TCP/IP
Ca. Gewicht (Varianten): 350 kg | 480 kg | 850 kg | 1700 kg
Schutzart: IP55
Abmessungen (B x T x H) mm (Varianten): 600 x 1200 x 2000 | 1200 x 1200 x 2000 | 3000 x 1200 x 2000 | 6000 x 1200 x 2000

Ideale Anwendungsszenarien

• Retrofit traditioneller Rechenzentren: Ermöglicht kosteneffiziente Flüssigkühlungs-Upgrades für bestehende luftgekühlte Anlagen ohne Kaltwasserinfrastruktur.
• Mittel- bis hochleistungsfähige Racks: Unterstützt Rack-Lasten von 15–30 kW für AI-Trainingsserver und HPC-Cluster.
• Edge- & Colocation‑Rechenzentren: Kompakter Cabinet‑Formfaktor passt in platzbeschränkte Deployments.
• Hybride Flüssigkühlungsarchitekturen: Geeignet für gestufte Rollouts, die luft- und flüssigkeitsgekühlte Racks kombinieren.
• Klein- bis mittelgroße AI‑Cluster: Vereinfachte, wartungsarme Kühlung für kleinere GPU‑Deployments.

Häufig gestellte Fragen

• Wozu wird eine Flüssig-zu-Luft CDU verwendet? Eine LTA‑CDU ist eine kompakte, rackmontierte Einheit, die Abwärme aus Flüssigkühlkreisläufen direkt an die Umgebungsluft abführt, Kaltwassersysteme überflüssig macht und Flüssigkühlungs-Deployments vereinfacht.
• Welche Vorteile hat eine cabinet‑artige LTA‑CDU gegenüber Stand‑alone‑Einheiten? Der Cabinet‑Formfaktor ermöglicht die nebeneinander Installation mit Serverracks, reduziert Rohrleitungsaufwand, eliminiert externe Wärmeabfuhrinfrastruktur und ist werkgetestet, um Inbetriebnahmezeiten vor Ort zu minimieren.
• Ist die Einheit mit Server Cold‑Plate‑Systemen kompatibel? Die cabinet‑artige LTA‑CDU unterstützt Standarddrücke und -temperaturen von Flüssigkreisläufen und bietet anpassbare Flanschanschlüsse zur Anpassung an die meisten Server Cold‑Plate Systeme.

Eigenschaften / technische Daten

• Marke: EXTRCOOL
• Modellreihe: CDU-LTA Cabinet Series
• Produkttyp: Flüssig-zu-Luft Kühlverteilungseinheit (L2A CDU)
• Teilenummern: EXT-CDU60AC, EXT-CDU120AC, EXT-CDU300AC, EXT-CDU600AC
• Bemesseter Kühlleistungsbereich: 60 kW bis 600 kW (modellabhängig)
• Kühlmittel: PG25
• Installation: In-row / rackmontiert
• Sekundärseitiger Nennvolumenstrom: 100–1000 LPM je nach Variante
• Stromversorgungsoptionen: AC220V 50/60Hz; 3P AC380V 50/60Hz; 3P AC480V 60Hz
• Redundante Pumpen: Automatischer Umschalter 1+1
• Leckdetektion: Ja
• Steuerung: PID, drehzahlvariable Lüfter und Pumpen
• Kommunikation: Modbus RTU & TCP/IP
• Schutzart: IP55
• Ca. Gewicht: 350 kg bis 1700 kg (modellabhängig)
• Abmessungen (B x T x H) mm: 600 x 1200 x 2000 bis 6000 x 1200 x 2000 je nach Variante
• Stromverbrauch (ca.): <3.5 kW bis <30 kW je nach Modell
