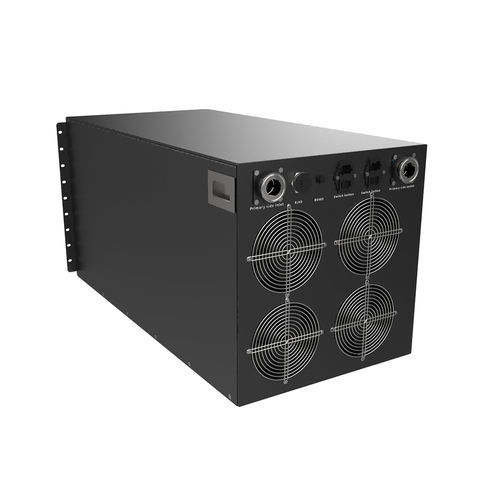

Kühlsystem für Flüssigkeiten EXT-CDU6AR

Glycol-Wasserfür RechenzentrumRack

Produktübersicht
Die rackmontierte Flüssig-zu-Luft (LTA) Cooling Distribution Unit (CDU) von EXTRCOOL ist eine kompakte 4U/6U Rack-Lösung für Liquid-Cooling mit hoher Dichte. Für AI-GPU-Server (kompatibel mit NVIDIA GB200/GB300) und leistungsstarke Server-Cold-Plate-Schleifen ausgelegt, kombiniert die Einheit direkte Flüssig-zu-Luft-Wärmeabfuhr, Pumpen und intelligente Steuerung in einem Standard-Rack-Formfaktor und vermeidet so die Notwendigkeit einer Kaltwasser-Infrastruktur.

Kerntechnische Vorteile

• Standard-Rack-Formfaktor 4U/6U-Design passt in Standard-Serverracks für platzsparende Integration und vereinfachte Rohrführung zu Rack-Cold-Plates.
• Direkte Flüssig-zu-Luft-Wärmeabfuhr Leitet Wärme aus Kühlkreisläufen direkt an die Umgebungsluft ab und macht externe Kaltwassersysteme überflüssig.
• Plug-and-Play-Integration Vorgefertigte Rohrleitungen, Pumpen und Schnittstellen verkürzen die Inbetriebnahmezeit und reduzieren Integrationsaufwand.
• Intelligenter Betrieb mit variabler Geschwindigkeit Lüfter- und Pumpendrehzahl passen sich der Kühlmitteltemperatur an, um den Energieverbrauch zu minimieren und die Gesamt-Effizienz des Rechenzentrums (niedrigerer PUE) zu verbessern.
• Enterprise-Level Zuverlässigkeit Werkseitig druckgeprüfte Komponenten, verstärkte Dichtungen, Leckageerkennung und 1+1 Pumpenswitchover für durchgehenden Betrieb bei kritischen Workloads.

Typische Anwendungsfälle

• Rechenzentrums-Retrofit Kosteneffiziente Nachrüstung mit Flüssigkeitskühlung in luftgekühlten Einrichtungen ohne Kaltwasser.
• Racks mit mittlerer bis hoher Leistungsdichte Unterstützt Rack-Lasten von 15–30 kW für AI-Trainingsserver und HPC-Cluster (Modelle ab 6 kW).
• Edge- & Colocation-Standorte Kompakte Rack-Bauweise passt in platzbeschränkte Umgebungen.
• Hybride Kühlarchitekturen Ermöglicht gestaffelte Rollouts, die luft- und flüssigkeitsgekühlte Racks kombinieren.
• Kleine bis mittelgroße AI-Cluster Vereinfachte, wartungsarme Kühlung für kleinere GPU-Deployments.

Produktdaten
Brand: EXTRCOOL
Model Series: CDU-LTA Rack Series
Cooling Type: Liquid-to-Air (LTA) direct heat rejection
Product Category: Rack-Mounted Cooling Distribution Unit
Form Factor: 4U / 6U standard rack
Compatible Systems: Server cold plate loops, rack-level liquid cooling manifolds
Place of Origin: Guangdong, China

Ausführliche technische Daten (pro Modell)
Part Numbers: EXT-CDU6AR / EXT-CDU15AR / EXT-CDU24AR / EXT-CDU30AR
Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
Installation Type: In-rack
Rated cooling capacity: 6 kW / 15 kW / 24 kW / 30 kW
Coolant: PG25
Working environment (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Storage environment (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display screen (inch): 4.3" / 4.3" / 7" / 7"
Approach temperature: 10°C
Primary side air or liquid temp. (in/out): 25°C / 35°C
Secondary side liquid temp. (out/in): 35°C / 45°C
Secondary side rated flow rate: 10 LPM / 25 LPM / 40 LPM / 50 LPM
Power Supply: AC 220V 50/60Hz
Dual power ATS: Yes
Leak Detection: Yes
Redundant Pump Automatic Switchover: 1+1
Power consumption: <0.3 kW / <1 kW / <1.5 kW / <3 kW
Bypass Online Replaceable Filter: No
Control type: PID control; adjusts fan speed and flow rate according to temperature
Communication: Modbus RTU & TCP/IP
Approx. Weight: 40 kg / 75 kg / 105 kg / 135 kg
Protection level: IP55
Dimensions (W x D x H) mm: 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887

Häufig gestellte Fragen
1. Wofür wird eine rackmontierte LTA CDU verwendet? Eine rackmontierte LTA CDU leitet die Wärme aus Flüssigkeitskühlkreisläufen an die Umgebungsluft innerhalb des Racks ab und macht externe Wärmeabfuhr-Infrastruktur überflüssig.
2. Welche Vorteile bietet sie gegenüber einer Standalone-CDU? Rackmontierte CDUs sparen Stellfläche, reduzieren Rohrleitungsaufwand und sind werkseitig geprüft, um Installationsprobleme vor Ort zu minimieren.
3. Ist die Einheit mit allen Server-Cold-Plate-Systemen kompatibel? Die CDU unterstützt standardmäßige Schleifendruck- und Temperaturbereiche und bietet konfigurierbare Flanschanschlüsse zur Anpassung an die meisten Cold-Plates und Manifolds.

Technische Spezifikationen

• Brand: EXTRCOOL
• Model Series: CDU-LTA Rack Series
• Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
• Form Factor: 4U / 6U rack-mount
• Rated capacities (models): 6 kW / 15 kW / 24 kW / 30 kW
• Part Numbers: EXT-CDU6AR, EXT-CDU15AR, EXT-CDU24AR, EXT-CDU30AR
• Coolant: PG25
• Secondary flow rates: 10 LPM / 25 LPM / 40 LPM / 50 LPM
• Power Supply: AC 220V 50/60Hz; Dual power ATS: Yes
• Control: PID control; Communication: Modbus RTU & TCP/IP
• Leak detection: Yes; Redundant pump: 1+1 automatic switchover
• Power consumption (per model): <0.3 kW / <1 kW / <1.5 kW / <3 kW
• Protection level: IP55
• Approx. Weight (per model): 40 kg / 75 kg / 105 kg / 135 kg
• Dimensions (W x D x H) mm (per model): 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887
• Operating environment: -10°C ~ 55°C / RH 5% ~ 90%
• Storage environment: -45°C ~ 70°C / RH 5% ~ 93%
