Düse für Tanks Model 6193685 HydroClaw® (HC)

für FlüssigkeitenZerstäubungReinigung

Übersicht
Die FDA-konforme, verstopfungsresistente statische Tankreinigungsdüse HydroClaw® (HC) ermöglicht den Durchgang von Partikeln bis zu 1/4" (6,4 mm). Für kompakte Einbaumaße ausgelegt, erzeugt sie einen gleichmäßigen 360°-Sprühnebel und bietet hohen Durchfluss bei niedrigen Drücken für CIP-Anwendungen.

Anwendungen

• Reinigt effektiv und effizient:
• Gärbehälter
• Bright-Beer-Tanks und Kessel
• Fässer, IBCs und Trommeln

Vorteile

• Großer freier Durchgang (bis 1/4") zur Verringerung von Verstopfungen
• Geeignet für rückgeführte Reinigungsflüssigkeiten
• Aus korrosionsbeständigem, FDA-konformem 316L-Edelstahl gefertigt

Materialien

• 316L Edelstahl (FDA-konform)

Funktionsweise

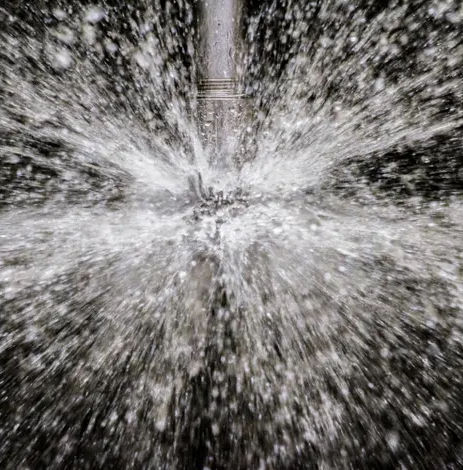

Statische Düsen haben keine beweglichen Teile. Die HydroClaw®-Geometrie bietet einen großen freien Durchgang und erzeugt kräftige Strahlen, die durch Ablenkbecher verteilt werden, um einen gleichmäßigen 360°-Sprühnebel zu bilden und so eine gründliche Spülwirkung bei leichten bis mittleren Verschmutzungen zu erzielen.

Abmessungen & Leistung (imperial)
Sprühwinkel: 360°
Modelle: 6193685, 6193688, 6195965
Einlassanschluss-Optionen: 3/4 FNPT; 1" Rohr Clip-on; 1-1/2" Rohr Clip-on
A: 2.38" (alle Modelle)
B: 3.59" (6193685), 3.59" (6193688), 4.00" (6195965)
D: (6193685: n/a), 0.75" (6193688), 0.75" (6195965)
E: (6193685: n/a), 0.16" (6193688), 0.16" (6195965)
F: (6193685: n/a), 1.00" (6193688), 1.50" (6195965)
G (freier Durchgang): 0.25" (alle Modelle)
Gewicht: 15 oz (6193685), 14 oz (6193688), 18 oz (6195965)
Abdeckungsdurchmesser @ 30 psi: 8' (ca.)

Leistung (imperial - Durchfluss GPM)
Bei 25 psi: 6193685 = 33.4 GPM; 6193688 = 35.7 GPM; 6195965 = 35.7 GPM
Bei 30 psi: 6193685 = 36.6 GPM; 6193688 = 38.9 GPM; 6195965 = 38.9 GPM
Bei 35 psi: 6193685 = 39.5 GPM; 6193688 = 42.0 GPM; 6195965 = 42.0 GPM
Bei 40 psi: 6193685 = 42.0 GPM; 6193688 = 44.8 GPM; 6195965 = 44.8 GPM

Abmessungen & Leistung (metrisch)
A: 60.5 mm (alle Modelle)
B: 91.2 mm (6193685), 91.2 mm (6193688), 102 mm (6195965)
D: (6193685: n/a), 19.1 mm (6193688), 19.1 mm (6195965)
E: (6193685: n/a), 4.1 mm (6193688), 4.1 mm (6195965)
F: (6193685: n/a), 25.4 mm (6193688), 38.1 mm (6195965)
G (freier Durchgang): 6.4 mm (alle Modelle)
Gewicht: 416 g (6193685), 391 g (6193688), 504 g (6195965)
Abdeckungsdurchmesser @ 2 BAR: 2.4 m (ca.)

Leistung (metrisch - Durchfluss LPM)
Bei 1.5 BAR: 6193685 = 119 LPM; 6193688 = 125 LPM; 6195965 = 125 LPM
Bei 2.0 BAR: 6193685 = 136 LPM; 6193688 = 145 LPM; 6195965 = 145 LPM
Bei 2.5 BAR: 6193685 = 152 LPM; 6193688 = 161 LPM; 6195965 = 161 LPM
Bei 3.0 BAR: 6193685 = 166 LPM; 6193688 = 176 LPM; 6195965 = 176 LPM

Technische Daten

• Brand: BETE
• Commercial name: HydroClaw® (HC)
• Product SKU (site): P6193685
• Material: 316L Edelstahl (FDA-konform)
• Sprühwinkel: 360°
• Maximaler Partikeldurchgang: bis 1/4" (6,4 mm)
• Anschlussoptionen: 3/4 FNPT; 1" Rohr Clip-on; 1-1/2" Rohr Clip-on
• Konstruktion: stationäre/statische Düse (ohne bewegliche Teile)
• Geeignet für rückgeführte Reinigungsflüssigkeiten
• Abdeckungsdurchmesser: ~8' bei 30 psi (~2.4 m bei 2 BAR)
• Vertreterische Durchflusswerte: siehe Abschnitt Abmessungen & Leistung (imperial und metrisch)
• Verfügbare Modelle auf der Seite: 6193685, 6193688, 6195965
