Düse mit hoher Strahlkraft Model 6006482 NF

für FlüssigkeitenZerstäubungReinigung

Beschreibung

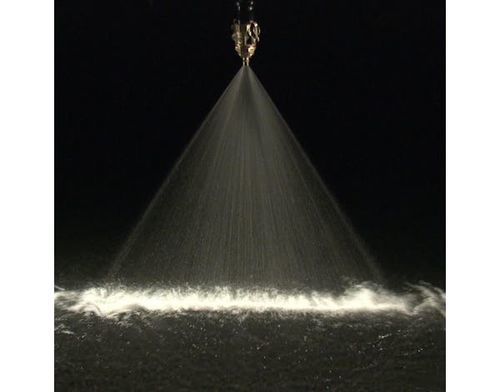

Die NF-Fächerstrahldüse von BETE erzeugt einen hochwirksamen, flachen Fächerstrahl mit gleichmäßig zulaufenden Kanten, die Überlappungen für vollständige Abdeckung ermöglichen. Die einteilige Konstruktion ohne interne Teile vereinfacht die Wartung und erhöht die Zuverlässigkeit. NF-Düsen erzeugen mittel- bis großtropfige Tröpfchen, die ein dünnes, blattartiges Fächerbild bilden. Alle Modelle sind 1/4 NPT.

Anwendungen

• Beschichtung
• Kühlung
• Reinigung von Teilen und Förderbändern
• Schaumkontrolle
• Intensivwäsche

Vorteile

• Hochwirkender Strahl
• Gleichmäßige Verteilung mit zulaufenden Kanten für überlappende Sprays
• Langlebige einteilige Konstruktion ohne interne Teile

Materialien

• Messing

Funktionsweise flacher Fächerdüsen
Beim Austritt durch die elliptische Düsöffung wird die Flüssigkeit in ein dünnes, flaches Blatt geformt, das ein fächerförmiges Sprühmuster mit kontrollierter Tropfengröße erzeugt.

Abmessungen & Leistung — Schlüsseldaten (1/4 NPT Modelle)
Rohrgröße: 1/4"
A (in/mm): 1.06" / 27.0 mm
B (in/mm): 0.56" / 14.3 mm
Gewicht (oz/g) Metall: 1.50 oz / 42.5 g
Anschluss: 1/4 NPT
Sprühwinkel: 30°, 65°, 80°, 120°

Performance-Gruppe — K Factor 0.0791 (Modelle: 6039856, 6044390, 6020398, 6027632)
K Factor: 0.0791
Durchfluss (GPM): 5 PSI = 0.18; 10 PSI = 0.25; 15 PSI = 0.31; 20 PSI = 0.35; 30 PSI = 0.43; 40 PSI = 0.50; 60 PSI = 0.61; 80 PSI = 0.71; 100 PSI = 0.79
Äquivalenter Orificiumdurchmesser: 0.057 in

Performance-Gruppe — K Factor 0.158 (Modelle: 6003572, 6005653, 6009320, 6006482)
K Factor: 0.158
Durchfluss (GPM): 5 PSI = 0.35; 10 PSI = 0.50; 15 PSI = 0.61; 20 PSI = 0.71; 30 PSI = 0.87; 40 PSI = 1.00; 60 PSI = 1.22; 80 PSI = 1.41; 100 PSI = 1.58
Äquivalenter Orificiumdurchmesser: 0.080 in

Performance-Gruppe — K Factor 0.316 (Modelle: 6020542, 6003868, 6009566, 6005313)
K Factor: 0.316
Durchfluss (GPM): 5 PSI = 0.71; 10 PSI = 1.00; 15 PSI = 1.22; 20 PSI = 1.41; 30 PSI = 1.73; 40 PSI = 2.00; 60 PSI = 2.45; 80 PSI = 2.83; 100 PSI = 3.16
Äquivalenter Orificiumdurchmesser: 0.109 in

Performance-Gruppe — K Factor 0.474 (Modelle: 6013112, 6008836, 6005921, 6003113)
K Factor: 0.474
Durchfluss (GPM): 5 PSI = 1.06; 10 PSI = 1.50; 15 PSI = 1.84; 20 PSI = 2.12; 30 PSI = 2.60; 40 PSI = 3.00; 60 PSI = 3.67; 80 PSI = 4.24; 100 PSI = 4.74
Äquivalenter Orificiumdurchmesser: 0.141 in

Performance-Gruppe — K Factor 0.632 (Modelle: 6004735, 6010893, 6009858, 6014763)
K Factor: 0.632
Durchfluss (GPM): 5 PSI = 1.41; 10 PSI = 2.00; 15 PSI = 2.45; 20 PSI = 2.83; 30 PSI = 3.46; 40 PSI = 4.00; 60 PSI = 4.90; 80 PSI = 5.66; 100 PSI = 6.32
Äquivalenter Orificiumdurchmesser: 0.156 in

Performance-Gruppe — K Factor 0.791 (Modelle: 6013265, 6014774, 6004072, 6010699)
K Factor: 0.791
Durchfluss (GPM): 5 PSI = 1.77; 10 PSI = 2.50; 15 PSI = 3.06; 20 PSI = 3.54; 30 PSI = 4.33; 40 PSI = 5.00; 60 PSI = 6.12; 80 PSI = 7.07; 100 PSI = 7.91
Äquivalenter Orificiumdurchmesser (mm): 2.03 mm

Performance-Gruppe — Höhere K-Faktoren (L/min-Tabellen auf der Seite)
Weitere Modellgruppen sind auf der Produktseite mit Durchflusswerten in L/min und entsprechenden mm-Orificiumdurchmessern für Varianten mit höherer Kapazität aufgeführt. Siehe die modellbezogenen Tabellen für L/min-Werte und zugehörige Durchmesser.

Spezifikationen / Technische Daten

• Brand: BETE
• Series: NF series
• Product SKU (site): P6039856
• Typische Modellbeispiele: 6039856, 6044390, 6020398, 6027632 (verschiedene Sprühwinkel und K-Faktoren verfügbar)
• Anschluss: 1/4 NPT
• Materialien: Messing (Standardserie)
• Verfügbare Sprühwinkel: 30°, 65°, 80°, 120°
• Konstruktion: Einteilig, keine internen Teile
• Typisches Gewicht (Metall): ~1.50 oz (42.5 g) für 1/4 NPT Varianten
• K-Faktoren / Durchflussbereiche: Mehrere K-Faktoren angeboten (z. B. 0.0791, 0.158, 0.316, 0.474, 0.632, 0.791 usw.) mit tabellierten Durchflüssen für Drücke von 5–100 PSI (oder entsprechende L/min-Werte)
• Sprühcharakteristik: Mittlere bis große Tröpfchen, die ein dünnes blattartiges Fächermuster bilden; zulaufende Kanten für Überlappung
