Sprühnebeldüse Model 6109975 MicroWhirl® (MW)

für FlüssigkeitenBefeuchtungZerstäuber

Beschreibung
BETE MicroWhirl® (MW) Serien­düsen erzeugen feine Vernebelung und Nebelbildung mittels einer stiftfreien Wirbelkonstruktion, die tropffreien Betrieb und gleichmäßige Zerstäubung sicherstellt. Standardmäßig mit 70‑Mikron‑Polypropylenfilter geliefert; optional 200‑Mesh 316 Edelstahlfilter. Mindestbetriebsdruck: 100 PSI (7 BAR).

Funktionsweise
Die Düse wandelt den Druck des Mediums in kinetische Energie in einer Wirbelkammer um. Zentrifugalkräfte zerlegen die Flüssigkeit in sehr feine Tröpfchen; bei niedrigen Drücken entsteht feiner Sprühnebel, bei höheren Drücken dichter Nebel. Das Wirbeldesign erhöht die Zuverlässigkeit gegenüber Impingement- und luftzerstäubenden Varianten.

Anwendungen

• Befeuchtung
• Benetzung von Oberflächen
• Prozesskühlung
• Staubunterdrückung
• Geruchsbeseitigung
• NOx-Entfernung / Rauchgasbehandlung
• Verdunstung und Verdunstungskühlung

Vorteile

• Konstante feine Zerstäubung über verschiedene Druckbereiche
• Langlebige, stiftfreie Konstruktion reduziert Verstopfungen
• Tropffreier Betrieb
• Standardfilter 70 µm Polypropylen; optional 200‑Mesh 316 SS für anspruchsvolle Medien
• Sicherheitsdraht-Bohrung zur Befestigung verfügbar

Materialien
316 Edelstahl (Gehäuse und benetzte Teile der MW‑Serie).

Abmessungen & Leistung (1/8 NPT Modelle)
Modelle: P6094622 | P6109975 | P6149734
Anschluss: 1/8 NPT (alle gelisteten Modelle)

K‑Faktor (GPM): P6094622 = 0.00085; P6109975 = 0.00275; P6149734 = 0.00693

Durchflussbeispiele für P6094622 — GPM: 100 PSI = 0.009; 300 PSI = 0.015; 600 PSI = 0.021; 1000 PSI = 0.027; 1500 PSI = 0.033; 2000 PSI = 0.038; 2500 PSI = 0.043; 3000 PSI = 0.047

Durchflussbeispiele für P6094622 — LPM: 7 BAR = 0.032; 20 BAR = 0.055; 40 BAR = 0.077; 70 BAR = 0.102; 100 BAR = 0.122; 140 BAR = 0.145; 170 BAR = 0.160; 200 BAR = 0.173

Gewicht: P6094622 ≈ 0.025 oz (≈ 7.09 g).

Hinweise

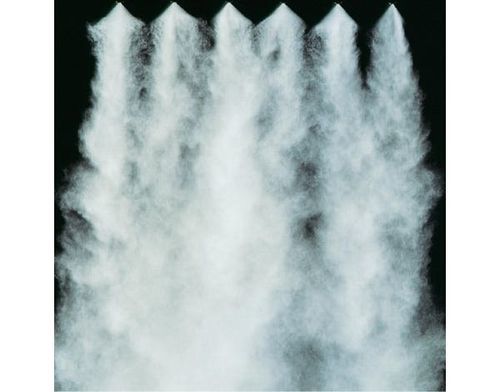

Sprühbild und Verweilzeit der Tröpfchen hängen vom Betriebsdruck ab: niedrigere Drücke fördern feine Nebelbildung (längere Verweildauer in der Luft), höhere Drücke erzeugen dichteren Nebel. Partikelverhalten wird durch Umgebungsströmung beeinflusst.

Spezifikationen / Technische Daten

• Handelsname: MicroWhirl® (MW)
• Artikelnummer / Modellcode: P6094622 (weitere Modelle: P6109975, P6149734)
• Mindestbetriebsdruck: 100 PSI (7 BAR)
• Anschluss: 1/8 NPT
• Geliefertes Filter: 70 µm Polypropylen (Standard)
• Optionales Filter: 200‑Mesh 316 Edelstahl
• Sicherheitsmerkmal: Bohrung für Sicherheitsdraht verfügbar
• Material: 316 Edelstahl (benetzte Teile)
• K‑Faktor (GPM) für P6094622: 0.00085
• Durchflussbeispiele für P6094622: 100 PSI = 0.009 GPM (0.032 LPM); 300 PSI = 0.015 GPM (0.055 LPM); 1000 PSI = 0.027 GPM (0.102 LPM)
• Gewicht: ~0.025 oz (≈ 7.09 g)
