Seitenmontierte Klimaanlage für Schaltschrank ATEX4840SS

vertikalkompaktfür EDV-Säle

Übersicht

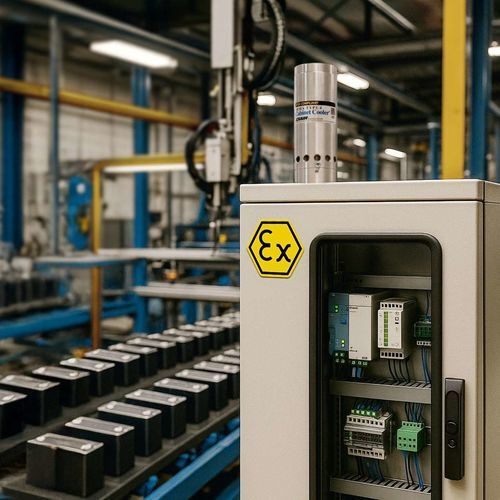

Thermostatgesteuerte ATEX Cabinet Cooler® Systeme aus Edelstahl sind ATEX-zertifiziert für den Einsatz an befüllten und druckbeaufschlagten Gehäusen in Zone 2 und Zone 22. Mit Vortex-Rohr-Technologie und ohne bewegliche Teile sind diese CE-konformen Systeme mit einem Wasser-/Schmutzabscheider, einem Kaltluftverteilkit und einem Druckentlastungsventil ausgestattet, das bei Stillstand schließt, um die NEMA 4X-Gehaüseintegrität zu erhalten. Das Thermostat schaltet den Kühler nur ein, wenn die Gehäusetemperatur den Werkseinstellpunkt (95°F / 35°C) erreicht, wodurch Druckluft gespart wird. Verfügbar in Kühlleistungen von 1.000 bis 5.600 Btu/h.

Anwendungen

• Programmierbare Steuerungen
• Leitungssteuerungsschränke
• Motorsteuerzentralen
• Relaisfelder
• NC/CNC-Systeme
• Modulare Steuerzentralen
• CCTV-Kameras
• Computergehäuse
• Lasergehäuse
• Elektronische Waagen

Vorteile

• ATEX-zugelassen für Zone 2 und 22
• Kompakt und kosteneffizient
• Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• Leiser Betrieb
• Schnelle Montage in Standard-Kabelverschraubung (knockout)
• Erhält NEMA 4X (IP66) Integrität: staubdicht, ölbeständig, spritzwasserfest, innen/außen, korrosionsbeständig
• Stabilisiert Gehäuse-Temperatur und Feuchte
• Keine FCKW; keine beweglichen Teile — wartungsarm
• Entfernt Lüfter und Filter im Gehäuseinneren
• Bietet Washdown-Schutz
• Fünfjahres "Built To Last" Garantie

Lieferumfang

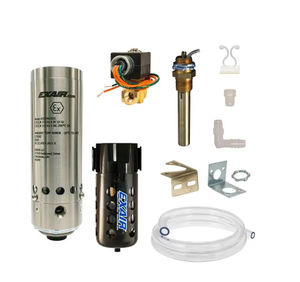

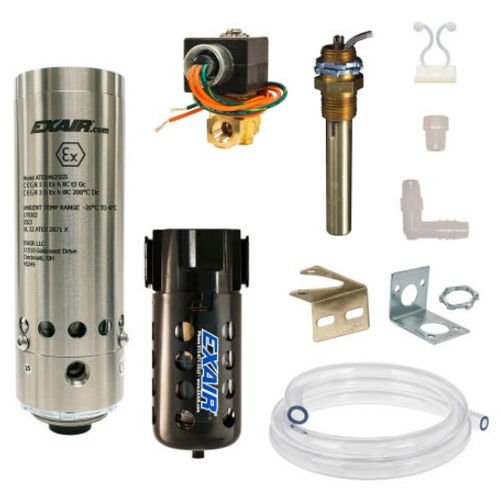

Thermostatgesteuerte Systeme umfassen den Cabinet Cooler®, eine ATEX-zugelassene Magnetventil, ein einstellbares Thermostat (Werkseinstellung 95°F / 35°C), einen 5-Mikron-Automatik-Wasser-/Schmutzabscheider und ein Kaltluftverteilkit zur Luftlenkung für Umluft oder zur gezielten Abkühlung von Hotspots.

Wichtige Hinweise
ATEX Cabinet Cooler® Systeme sind für den Einsatz an purged und pressurised Gehäusen konzipiert, stellen jedoch keine eigenständigen purged und pressurised Steuerungen dar. Sie müssen zusammen mit einem korrekt purged und pressurised Gehäuse verwendet werden. Erhöhte Zulufttemperatur oder verringerter Versorgungsdruck reduzieren die Kühlleistung. Dauerbetriebsmodelle stabilisieren die relative Feuchte im Gehäuse bei etwa 45 %, sofern das Gehäuse zur Vermeidung von Kondensation abgedichtet ist.

Modelle - ATEX Cabinet Cooler® Systeme, Thermostatsteuerung, Typ 303 Edelstahl
ATEX4815SS | 1.000 (293)
ATEX4825SS | 1.700 (498)
ATEX4830SS | 2.000 (586)
ATEX4840SS | 2.800 (821)
ATEX4850SS | 3.400 (997)
ATEX4860SS | 4.000 (1.008)
ATEX4870SS | 4.800 (1.210)
ATEX4880SS | 5.600 (1.641)

Modelle - ATEX Cabinet Cooler® Systeme, Thermostatsteuerung, Typ 316 Edelstahl
ATEX4815SS-316 | 1.000 (293)
ATEX4825SS-316 | 1.700 (498)
ATEX4830SS-316 | 2.000 (586)
ATEX4840SS-316 | 2.800 (821)
ATEX4850SS-316 | 3.400 (997)
ATEX4860SS-316 | 4.000 (1.008)
ATEX4870SS-316 | 4.800 (1.210)
ATEX4880SS-316 | 5.600 (1.641)

240V- und 24VDC-Varianten
Modelle mit der Endung -240 sind 240VAC Thermostat-Varianten; Modelle mit -24VDC sind 24VDC Thermostat-Varianten. Die Leistungen entsprechen den oben genannten Werten (1.000 bis 5.600 Btu/h).

Performance-Übersicht (Thermostatsteuerung, Typ 303 SS)
ATEX4815SS Gruppe | 1.000 Btu/h | 293 Watt | 73 dBA bei 100 PSIG
ATEX4825SS Gruppe | 1.700 Btu/h | 498 Watt | 80 dBA bei 100 PSIG
ATEX4830SS Gruppe | 2.000 Btu/h | 586 Watt | 80 dBA bei 100 PSIG
ATEX4840SS Gruppe | 2.800 Btu/h | 821 Watt | 82 dBA bei 100 PSIG
ATEX4850SS Gruppe | 3.400 Btu/h | 997 Watt | 84 dBA bei 100 PSIG
ATEX4860SS Gruppe | 4.000 Btu/h | 1.171 Watt | 84 dBA bei 100 PSIG
ATEX4870SS Gruppe | 4.800 Btu/h | 1.406 Watt | 84 dBA bei 100 PSIG
ATEX4880SS Gruppe | 5.600 Btu/h | 1.641 Watt | 85 dBA bei 100 PSIG
Leistung bei 100 PSIG (6,9 BAR) Versorgungsdruck angegeben.

Zubehör und Optionen

• Cold Air Distribution Kit — Schläuche, Fittings und Clips zur gezielten Führung der Kaltluft
• Side Mount Kits — für Montage bei eingeschränktem Top-/Seiteneingang; Modelle für kleine und große Gehäuse; NEMA-Bewertung bleibt bei vertikaler Montage erhalten
• Optionale Filtration — koaleszierender Ölabscheider empfohlen, wenn Öl in der Druckluftversorgung vorhanden ist

Technische Daten

• Brand: EXAIR
• Produktname: ATEX Cabinet Cooler® Systems (thermostatgesteuerte Edelstahlvariante)
• Auf der Seite angezeigte SKU: PATEX4810SS
• Kühlleistungsbereich: 1.000 bis 5.600 Btu/h (293 bis 1.641 Watt)
• Materialien: Optionen Edelstahl Typ 303 und Typ 316
• Thermostat: einstellbar, Werkseinstellung 95°F (35°C); ausgelegt für 24VAC–240VAC 50/60Hz und 24VDC; typische Genauigkeit ±2°F (±1°C)
• Steueroptionen: thermostatgesteuerte Systeme (inkl. Magnetventil) oder Dauerbetriebsmodelle
• Referenzdruck: Leistungen bei 100 PSIG (6,9 BAR) gemessen; typische Temperaturabsenkung ~54°F (30°C) bei 80 PSIG (5,5 BAR)
• Filtration: 5-Mikron-Automatik-Wasser-/Schmutzabscheider inklusive
• Gehäuseschutz: Niederdruck-Entlastungsventil dichtet bei Stillstand, um NEMA 4X Integrität zu erhalten (staubdicht, ölbeständig, spritzwasserfest, innen/außen, korrosionsbeständig)
• Zugelassene Zonen: ATEX Zone 2 und Zone 22
• Geräuschpegel: ca. 73–85 dBA je nach Modell
• CE-konform; Thermostat- und Magnetventilkomponenten UL/CSA-anerkannt, wo angegeben
• Kein Kältemittel, keine beweglichen Teile; wartungsfrei
• Typische Montage: Standard-Kabelknockout (1-1/2 NPS); Side Mount Kits erfordern vertikale Montage
