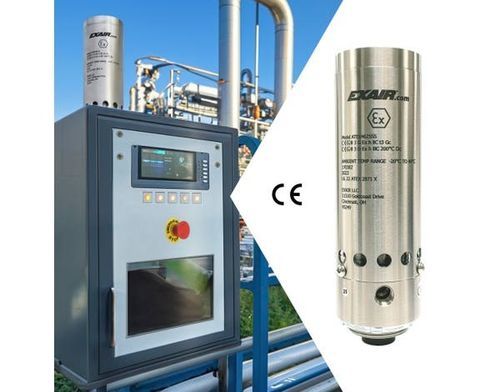

Seitenmontierte Klimaanlage für Schaltschrank ATEX4730SS

kompaktfür EDV-SäleIndustrie

Übersicht
Edelstahl‑ATEX Cabinet Cooler® Systeme für den Dauerbetrieb sind für den Einsatz an gepurgeten elektrischen Gehäusen in den ATEX‑Zone‑2 und Zone‑22 Bereichen konstruiert und ATEX‑zertifiziert. Diese Systeme wandeln Druckluft mittels Vortex‑Röhrentechnologie in kalte Luft um und bieten eine wartungsarme Kühl‑ und Spüllösung ohne bewegliche Teile. Dauerbetriebseinheiten liefern konstante Kühlung und permanente positive Spülung. Systeme enthalten einen 5‑Mikron Wasser‑/Schmutzabscheider mit automatischer Entwässerung und ein Kaltluftverteilungs‑Kit zur gezielten Luftführung. Ein Niederdruck‑Entlastungsventil schließt, wenn der Kühler nicht läuft, um die NEMA‑4X (IP66) Gehäuseintegrität zu erhalten.

Anwendungen

• Programmierbare Steuerungen
• Leitungssteuerungsschränke
• Motorsteuerzentren
• Relais‑Schaltschränke
• NC/CNC‑Systeme
• Modulare Steuerzentren
• CCTV‑Kameras
• Computer‑Gehäuse
• Lasergehäuse
• Elektronische Waagen

Vorteile

• Zugelassen für ATEX Zone 2 und Zone 22
• Kompakte, kostengünstige Lösung
• Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• Leiser Betrieb
• Schnelle Montage durch standardmäßige Elektro‑Ausbruchöffnung
• Erhält NEMA 4X Integrität (IP66)
• Stabilisiert Gehäusetemperatur und Luftfeuchte
• Keine FCKW
• Keine beweglichen Teile — wartungsfrei
• Entfällt interne Ventilatoren und Filter
• Bietet Waschstrahl‑Schutz und Korrosionsbeständigkeit (Edelstahl‑Modelle)

Modelle (Type 303 Edelstahl, Dauerbetrieb)
Modell — Btu/h (Watt)
ATEX4715SS — 1.000 (293)
ATEX4725SS — 1.700 (498)
ATEX4730SS — 2.000 (586)
ATEX4740SS — 2.800 (821)
ATEX4750SS — 3.400 (997)
ATEX4760SS — 4.000 (1.171)
ATEX4770SS — 4.800 (1.406)
ATEX4780SS — 5.600 (1.641)

Modelle (Type 316 Edelstahl, Dauerbetrieb)
Modell — Btu/h (Watt)
ATEX4715SS-316 — 1.000 (293)
ATEX4725SS-316 — 1.700 (498)
ATEX4730SS-316 — 2.000 (586)
ATEX4740SS-316 — 2.800 (821)
ATEX4750SS-316 — 3.400 (997)
ATEX4760SS-316 — 4.000 (1.171)
ATEX4770SS-316 — 4.800 (1.406)
ATEX4780SS-316 — 5.600 (1.641)

Leistungsdaten (Type 303/316, Dauerbetrieb)
Modell — Btu/h — Watt — Schalldruck dBA
ATEX4715SS / ATEX4715SS-316 — 1.000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1.700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2.000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2.800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3.400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4.000 — 1.171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4.800 — 1.406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5.600 — 1.641 — 85 dBA

Funktionsweise
Druckluft tritt in den Vortex‑Röhrenbetriebenen Cabinet Cooler ein und teilt sich in einen kalten und einen heißen Luftstrom. Die kalte Luft wird mittels Kaltluftverteilungs‑Kit in das Steuergehäuse eingeleitet, der heiße Strom nach außen abgeführt. Das System kühlt und spült das Gehäuse mit sauberer, gekühlter Luft, ohne Umgebungsluft in das Panel gelangen zu lassen.

Weitere Hinweise

• Filtration: Systeme enthalten einen 5‑Mikron Wasser‑/Schmutzabscheider mit automatischer Entwässerung, um Kondensat und Schmutz fernzuhalten. Bei Ölbelastung wird ein zusätzlicher Koaleszenzfilter empfohlen.
• Kaltluftverteilungs‑Kit: Enthält flexiblen Schlauch, Verbinder und Klebeclips zur gezielten Luftführung.
• Feuchtigkeit: Dauerbetriebseinheiten stabilisieren die relative Feuchte im Gehäuse bei ≈45 %, sofern das Gehäuse zur Verhinderung von Kondensation abgedichtet ist.
• Zulufttemperatur & Druck: Typische Temperaturdifferenz ≈30°C (54°F) gegenüber der Zuluft bei 100 PSIG (6,9 BAR). Höhere Zulauftemperaturen oder niedrigere Drücke reduzieren die Kühlleistung.
• Montage: Montage durch eine standardmäßige Elektro‑Ausbruchöffnung (1‑1/2 NPS). Seitenmontage‑Kits verfügbar, falls eine Topmontage nicht möglich ist; NEMA 4/4X Integrität bleibt erhalten.
• Thermostat‑ & Magnetventil‑Option: Thermostatische Modelle enthalten ein ATEX‑zertifiziertes Magnetventil und Thermostat für effiziente Regelung; Dauerbereitschaftsmodelle beinhalten Kühler, Filterabscheider und Kaltluftverteilungs‑Kit.

Sicherheit & Verwendung
ATEX Cabinet Cooler® Systeme sind für den Einsatz an gepurgeten und unter Druck stehenden Steuergehäusen in Zone 2 und Zone 22 ausgelegt und ATEX‑zertifiziert. Sie müssen als Teil eines ordnungsgemäß gepurgeten und unter Druck stehenden Systems eingesetzt werden und dürfen nicht als alleiniges Prüf‑/Spülsteuergerät dienen.

Technische Daten

• Brand: EXAIR
• Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Rated ATEX zones: Zone 2 and Zone 22
• Materials: Type 303 SS and Type 316 SS options
• Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
• No moving parts; maintenance‑free
• NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
• Sound levels: ~73–85 dBA depending on model and capacity
• Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
• Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
• Typical warranty: five year “Built To Last” warranty (manufacturer statement)
• Typical SKU example on page: PATEX4710SS
