Seitenmontierte Klimaanlage für Schaltschrank ATEX4840

kompaktIndustriefür Gefahrenzonen

Übersicht

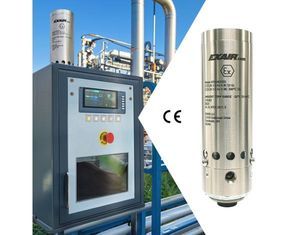

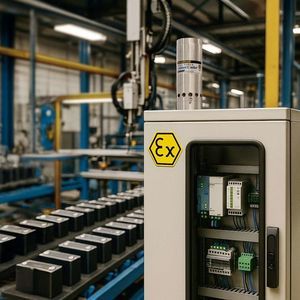

Aluminium-ATEX-Schaltschrank-Kühlsysteme mit Thermostatsteuerung sind für den Einsatz in gepurgten elektrischen Gehäusen in ATEX-Bereichen (Zone 2 und 22) konstruiert und zugelassen. Diese Systeme verwenden Vortex-Rohr-Technologie zur Erzeugung kalter Luft ohne bewegliche Teile, enthalten einen Wasser-/Schmutz-Filterabscheider zum Schutz vor Kondensat und Verunreinigungen im Gehäuse und ein Kaltluft-Verteilerset, um die Luftzirkulation oder gezielt Hotspots zu versorgen. Thermostatgesteuerte Einheiten sind werkseitig auf 95°F (35°C) eingestellt und schalten den Kühler nur ein, wenn die Innentemperatur kritische Werte erreicht. Die Geräte sind CE-konform und für die Verwendung in Verbindung mit gepurgten und unter Druck stehenden Steuerungssystemen vorgesehen.

Anwendungen

• Programmierbare Steuerungen
• Leitungs-Steuerungsschränke
• Motorsteuerzentralen
• Relais-Schalttafeln
• NC/CNC-Systeme
• Modulare Steuerzentralen
• CCTV-Kameras
• Computergehäuse
• Lasergehäuse
• Elektronische Waagen

Vorteile

• Für Zone 2 und 22 zugelassen
• Kompakt und kostengünstig
• Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• Leiser Betrieb
• Installation in Minuten durch eine standardmäßige Geräteöffnung (knockout)
• Erhalt der NEMA 4 Gehäuseintegrität (IP66)
• Stabilisiert Gehäusetemperatur und -feuchte
• Keine FCKW
• Keine beweglichen Teile — wartungsfrei
• Verhindert Fehlabschaltungen, Hitzeschäden und Schaltungsdrift
• Eliminiert Lüfter, Filter und Produktionsausfälle durch Überhitzung

Modelle (Thermostatsteuerung)
Aluminium ATEX Schaltschrank-Kühlsysteme, Thermostatsteuerung
Modell — Btu/h (Watts)
ATEX4815 — 1.000 (293)
ATEX4825 — 1.700 (498)
ATEX4830 — 2.000 (586)
ATEX4840 — 2.800 (821)
ATEX4850 — 3.400 (997)
ATEX4860 — 4.000 (1.008)
ATEX4870 — 4.800 (1.210)
ATEX4880 — 5.600 (1.641)

Modelle — 240V, Thermostatsteuerung
ATEX4815-240 — 1.000 (293)
ATEX4825-240 — 1.700 (498)
ATEX4830-240 — 2.000 (586)
ATEX4840-240 — 2.800 (821)
ATEX4850-240 — 3.400 (997)
ATEX4860-240 — 4.000 (1.008)
ATEX4870-240 — 4.800 (1.210)
ATEX4880-240 — 5.600 (1.641)

Modelle — 24VDC, Thermostatsteuerung
ATEX4815-24VDC — 1.000 (293)
ATEX4825-24VDC — 1.700 (498)
ATEX4830-24VDC — 2.000 (586)
ATEX4840-24VDC — 2.800 (821)
ATEX4850-24VDC — 3.400 (997)
ATEX4860-24VDC — 4.000 (1.008)
ATEX4870-24VDC — 4.800 (1.210)
ATEX4880-24VDC — 5.600 (1.641)

Leistung (Thermostatsteuerung) — Kühlleistung bei 100 PSIG (6.9 BAR)
Modell — Btu/h — Watts — Schallpegel (dBA)
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1.000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1.700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2.000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2.800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3.400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4.000 — 1.171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4.800 — 1.406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5.600 — 1.641 — 85 dBA

Funktionsweise
Druckluft strömt in den vortex-betriebenen Cabinet Cooler und wird in heiße und kalte Ströme getrennt. Der heiße Luftstrom wird gedämpft und abgeführt; der kalte Luftstrom wird über das Kaltluft-Verteilerset in das Steuerschrankinnere geleitet. Die Abluft steht unter leichtem Überdruck, sodass keine Außenluft in das Bedienfeld eindringen kann — gleichzeitig kühlt und spült das System das Gehäuse.

Weitere Hinweise

• Filtration: Systeme enthalten einen 5-Micron-Automatikablauf-Wasser- und Schmutzfilter zum Schutz der Elektronik. Bei Öl im Versorgungsstrom wird ein Koaleszenzfilter empfohlen.
• Kaltluft-Verteilerset: beinhaltet flexiblen Schlauch, Klebeclips und Anschlüsse zur gezielten Luftzufuhr zu Hotspots.
• Feuchtigkeit: Dauereinsatzsysteme stabilisieren die relative Luftfeuchte im Gehäuse bei ~45% ohne interne Kondensation (Gehäuse muss dicht sein).
• Zulufttemperatur: Cabinet Cooler bewirken etwa eine Absenkung um 54°F (30°C) gegenüber der Zulufttemperatur bei 100 PSIG; erhöhte Zulufttemperaturen oder niedrige Drücke verringern die Kühlleistung.
• Montage: Einbau durch standardmäßigen elektrischen Knockout; Seitenmontage-Kits verfügbar, um die Gehäusebewertung bei seitlicher Montage beizubehalten.
• Thermostatsteuerung: Standardthermostat werkseitig auf 95°F (35°C) eingestellt; ATEX-zertifizierte Magnetventile und Thermostate sind für thermostatgesteuerte Systeme erhältlich.

Zubehör
Seitenmontage-Kits (Typ 303 oder Typ 316 Edelstahl) für Installationen, bei denen die Deckermontage nicht möglich ist. Kaltluft-Verteilersets und Filterabscheider sind enthalten; Magnetventil und Thermostat sind bei thermostatgesteuerten Modellen enthalten.

Technische Daten

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs

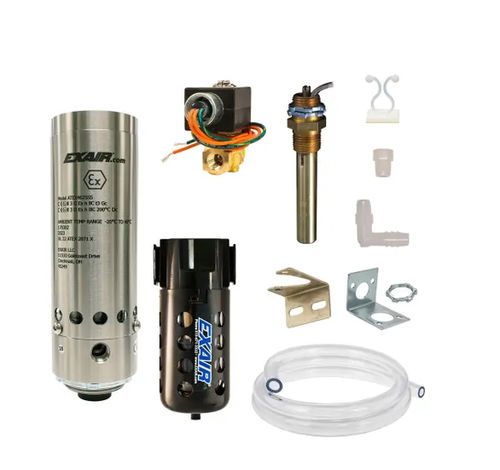

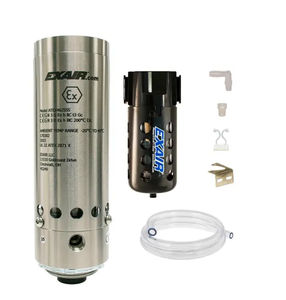

• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
