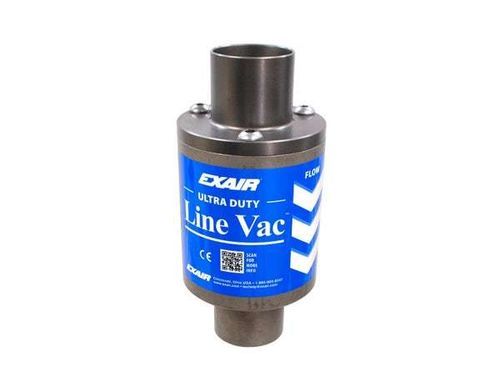

Venturi-Ejektor / für Schüttgut 170150

für Förderanlagenfür pneumatische Förderungmit niedrigem Lärmpegel

Übersicht Der Ultra Duty Line Vac ist EXAIRs leistungsstärkster, verschleißfester Druckluftförderer. Der entwickelte Keramikeinsatz und die gehärtete Legierung sind für abrasive Stoffe wie Sand, Strahlmittel und Pulver optimiert. Der Luftverbrauch wurde optimiert, um hohe Förderleistung über große vertikale und horizontale Distanzen zu liefern. Verfügbar in den Größen 1-1/4" (32 mm) bis 2" (51 mm). Kits verfügbar.

Anwendungen

• Bunkerbefüllung
• Faser-Vorspannung
• Materialförderung
• Abfall-/Abschnittentfernung
• Spanabfuhr
• Teiletransfer
• Abfüllprozesse

Vorteile

• Gehäuse aus gehärteter Legierung mit konstruiertem Keramikeinsatz für abrasive Medien
• Verschleißfeste Bauweise
• Höchste Durchsatzleistung unter den Line Vacs
• Kompakte Bauform
• Leiser Betrieb
• Keine beweglichen Teile (geringerer Wartungsaufwand)
• Passt an Standard-Schläuche, -Rohrleitungen und -Rohre
• Ab Lager lieferbar

Modelle Ultra Duty Line Vacs sind einzeln und als Kits für NPT-gewindete Rohre erhältlich. Die Kits enthalten ein Ultra Duty Line Vac, einen Filterabscheider und einen Druckregler mit Kupplung. Gängige Modellnummern: 170125, 170150, 170200.

Zubehör

• Transparenter PVC-Schlauch: verschiedene Innendurchmesser (Beispiele: 3/8" / 10 mm bis 3" / 76 mm), Längen bis 50' (15,2 m); glatter Innendurchmesser zur Minimierung von Ablagerungen; Temperaturbereich -4 bis 150°F (-20 bis 66°C).
• Montagewinkel: erhältlich für Line Vacs von 3/8" (10 mm) bis 5" (127 mm).
• Fassabdeckungen: feines Vliess-Maschennetz für 30- oder 55-Gallonen-Fässer; geeignet für Förderleitungen mit Außendurchmessern von 3/4" bis 3,4"; inklusive Schlauchschellen und Feder-Ratschriemen.

Modellvergleich

• Aluminum Line Vac — 275°F (135°C) — Korrosionsbeständigkeit: Mittel
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — Gut
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — Ausgezeichnet
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — Ausgezeichnet
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — Gut
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — Ausgezeichnet
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Gut
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Gut

Ultra Duty Line Vac Kit Performance (80 PSIG / 5.5 BAR)

• 170125 — Größe: 1.25 in (32 mm) — Luftverbrauch: 49 SCFM (1.388 SLPM) — Vakuum: ca. -83 "H2O (-21 kPa)
• 170150 — Größe: 1.50 in (38 mm) — Luftverbrauch: 55 SCFM (1.557 SLPM) — Vakuum: ca. -60 "H2O (-15 kPa)
• 170200 — Größe: 2.00 in (51 mm) — Luftverbrauch: 75 SCFM (2.124 SLPM) — Vakuum: ca. -42 "H2O (-10 kPa)

Abmessungen (Auswahl)

• 170125 — Schlauchgröße A: 1.25 in / 32 mm — Luftanschluss: 1/4 FNPT
• 170150 — Schlauchgröße A: 1.50 in / 38 mm — Luftanschluss: 3/8 FNPT
• 170200 — Schlauchgröße A: 2.00 in / 51 mm — Luftanschluss: 3/8 FNPT

Funktionsweise Druckluft strömt in ein ringförmiges Plenum und wird durch gerichtete Düsen in die Düse eingespritzt. Diese Strahlen erzeugen am Einlass ein Vakuum, das Material ansaugt und durch die Einheit beschleunigt, wodurch der Transport über lange vertikale oder horizontale Strecken möglich wird.

Technische Daten

• Marke: EXAIR
• Handelsname / Serie: Ultra Duty Line Vac™
• Beispiel-SKU: P170125
• Verfügbare Größen: 1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm)
• Konstruktion: gehärtete Legierung mit konstruiertem Keramikeinsatz (optimiert für abrasive Materialien)
• Keine beweglichen Teile
• Temperaturbereich (Ultra Duty / Hardened Alloy): bis zu 400°F (204°C)
• Luftverbrauch bei 80 PSIG (5,5 BAR): 49 SCFM (170125), 55 SCFM (170150), 75 SCFM (170200)
• Ungefährer Vakuumwert bei 80 PSIG: -83 "H2O (-21 kPa) für 170125; -60 "H2O (-15 kPa) für 170150; -42 "H2O (-10 kPa) für 170200
• Lufteinlassgewinde: 170125 = 1/4 FNPT; 170150 & 170200 = 3/8 FNPT
• Kits verfügbar: enthalten Ultra Duty Line Vac, Filterabscheider und Druckregler mit Kupplung
• Kompatibel mit Standard-Schlauch, -Rohr und -Leitung; Schläuche in mehreren I.D.-Größen und Längen bis 50' (15,2 m) erhältlich
