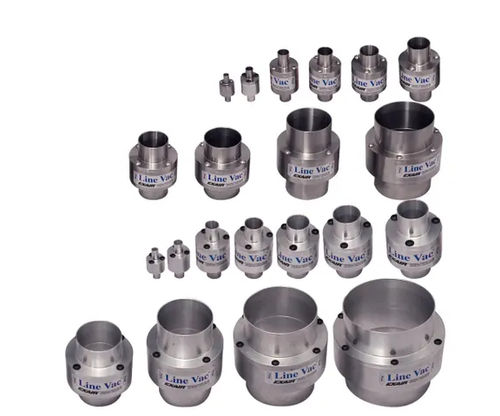

Venturi-Ejektor / für Schlauch 6080

für Förderanlagenfür pneumatische Förderungmit niedrigem Lärmpegel

Übersicht Der Line Vac™ ist ein mit Druckluft betriebenes In-Line-Fördergerät, das an Standard-Schläuche angeschlossen wird, um Schüttgüter über lange Strecken zu fördern. Größen passen für Schlauch-Innendurchmesser von 3/8" bis 5" (10 mm bis 127 mm). Der Materialfluss wird über einen Druckregler gesteuert. Optionale Montagehalter sind verfügbar. Keine beweglichen Teile oder Stromversorgung erforderlich. Materialien: Aluminium, Edelstahl Typ 303, Edelstahl Typ 316 und gehärtete Legierung.

Anwendungen

• Silo-/Trichtereinfüllung
• Faser-Vorspannung
• Materialförderung
• Abfall-/Beschnittentfernung
• Spanabfuhr
• Bauteiltransfer
• Füllprozesse

Vorteile

• Kompakte Bauweise
• Leiser Betrieb
• Keine beweglichen Teile (wartungsarm)
• Passt an Standard-Schlauch oder Rohr
• Verfügbar in Aluminium, Edelstahl oder gehärteter Legierung
• Hohe Durchsatzkapazität

Materialien Aluminium ist die wirtschaftliche Wahl für allgemeine Förderanwendungen. Max. Temperatur: 250°F (121°C). Standard-Edelstahlmodelle (Typ 303) bieten gute Korrosionsbeständigkeit und eignen sich für Lebensmittelanwendungen, abrasive oder korrosive Umgebungen. Max. Temperatur: 800°F (426°C). Typ 316 Edelstahl bietet sehr gute Korrosionsbeständigkeit für kritische Anwendungen, einschließlich bestimmter Lebensmittel- und Pharmaanwendungen. Max. Temperatur: 1000°F (538°C).

Modelle Line Vacs sind einzeln oder in Kits erhältlich. Line Vac Kits enthalten einen Line Vac, Montagehalter, Filterabscheider und Druckregler mit Kupplung. Einsatzklassen: leicht, standard sowie heavy/ultra duty. Ausführungen für Schlauch oder NPT-gewinderohr verfügbar.

Zubehör

• Transparenter PVC-Fördersschlauch in mehreren I.D.-Größen (3/8" / 10 mm bis 3" / 76 mm), Längen bis zu 50' (15,2 m)
• Montagehalter für 3/8" (10 mm) bis 5" (127 mm)
• Filterabscheider und Druckregler (in Kits enthalten)
• Trommelabdeckungen (feines Vlies) für 30- oder 55-Gallonen-Fässer; inkl. Schlauchschellen und Federbandschließe

Modellvergleich (Material / Temperatur / Korrosionsbeständigkeit)

• Aluminium Line Vac — Temperatur: 275°F (135°C) — Korrosionsbeständigkeit: Gering
• Edelstahl Line Vac (Typ 303) — Temperatur: 400°F (204°C) — Korrosionsbeständigkeit: Gut
• Edelstahl Line Vac (Typ 316) — Temperatur: 400°F (204°C) — Korrosionsbeständigkeit: Sehr gut
• Edelstahl Flansch Line Vac (Typ 316) — Temperatur: 400°F (204°C) — Korrosionsbeständigkeit: Sehr gut
• Hochtemperatur-SS Line Vac (Typ 303) — Temperatur: 900°F (482°C) — Korrosionsbeständigkeit: Gut
• Hochtemperatur-SS Line Vac (Typ 316) — Temperatur: 900°F (482°C) — Korrosionsbeständigkeit: Sehr gut
• Heavy Duty Line Vac (gehärtete Legierung) — Temperatur: 400°F (204°C) — Korrosionsbeständigkeit: Gut
• Ultra Duty Line Vac (gehärtete Legierung) — Temperatur: 400°F (204°C) — Korrosionsbeständigkeit: Gut

Line Vac Leistung (80 PSIG / 5.5 BAR) — Ausgewählte Reihen

• 6058, 6058-316, HT6058, HT6058-316, 6078 — Luftverbrauch: 5.60 SCFM (158 SLPM) — Vakuum: -120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — Luftverbrauch: 7.00 SCFM (198 SLPM) — Vakuum: -100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — Luftverbrauch: 10.70 SCFM (303 SLPM) — Vakuum: -72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — Luftverbrauch: 14.70 SCFM (416 SLPM) — Vakuum: -42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — Luftverbrauch: 25.90 SCFM (733 SLPM) — Vakuum: -42" H2O (-11 kPa)

Funktionsweise Druckluft strömt in einen ringförmigen Sammelraum und wird durch gerichtete Düsen in den Schacht eingespritzt. Diese Luftstrahlen erzeugen am Einlass ein Vakuum, das Material ansaugt und für den Transport über lange vertikale oder horizontale Strecken beschleunigt.

Technische Daten

• Serie / Modell: Line Vac™
• SKU-Beispiel auf dieser Seite: P6060 (konfiguriertes Produkt entspricht der Modellfamilie einschließlich 6060)
• Passend für Schlauch I.D.: 3/8" bis 5" (10 mm bis 127 mm)
• Beispiel: Modell 6060 passt auf 3/4" (19 mm) Schlauch
• Lufteinlass (Beispiel 6060): 1/4" FNPT
• Verfügbare Materialien: Aluminium; Edelstahl Typ 303; Edelstahl Typ 316; gehärtete Legierung (heavy/ultra duty)
• Temperaturbereiche: Aluminium bis 250°F (121°C); Typ 303 bis 800°F (426°C); Typ 316 bis 1000°F (538°C)
• Betrieb: Druckluftbetrieben, keine beweglichen Teile, Durchfluss über Regler einstellbar
• Typische Anwendungen: Trichterbefüllung, Faserzugspannung, Materialförderung, Abfallentsorgung, Spanabfuhr, Bauteiltransfer, Befüllvorgänge
• Zubehör: transparenter PVC-Förder-Schlauch (mehrere I.D.-Größen), Montagehalter, Filterabscheider, Druckregler, Trommelabdeckungen
• Leistungsbeispiel (6060 bei 80 PSIG / 5.5 BAR): Luftverbrauch 10.70 SCFM (303 SLPM), Vakuum ≈ -72" H2O (≈ -18 kPa)
• Verpackungsoptionen: Einzelner Line Vac oder Line Vac Kits (inkl. Halter, Filterabscheider und Druckregler mit Kupplung)
