Geschmierter Venturi-Ejektor 161250-316

für Förderanlagenmit niedrigem LärmpegelEdelstahl

Beschreibung

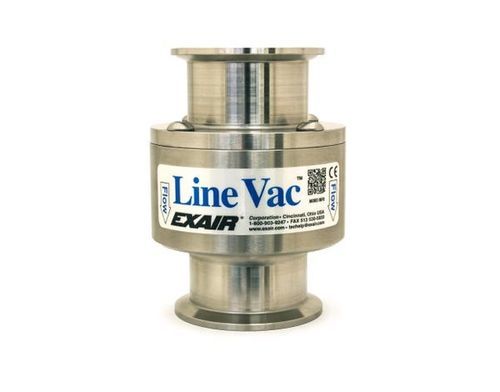

Der Sanitary Flange Line Vac von EXAIR, luftbetrieben, wird an standard Clamp-Flansche angeschlossen, um ein hygienisches Inline-Fördergerät zu bilden. Aus Edelstahl Typ 316 gefertigt, transportiert dieser Line Vac große Materialmengen über lange Strecken ohne bewegliche Teile und ohne Stromversorgung. Der Materialfluss lässt sich über einen Druckregler steuern; eine optionale Montagehalterung ist erhältlich. Verfügbare Flanschgrößen: 1-1/2", 2", 2-1/2" und 3".

Anwendungen

• Trichterbefüllung
• Faserspannung
• Materialförderung
• Entfernung von Abfall/Abschnitten
• Spanabfuhr
• Teiletransfer
• Abfüllvorgänge

Vorteile

• ISO 2852-kompatibel — passt an standardisierte hygienische Flansche
• Gehäuse in Edelstahl Typ 316 für hygienische Umgebungen
• Vier Lagergrößen für gängige Flanschabmessungen
• Keine beweglichen Teile — geringer Wartungsaufwand
• Kompakte Bauweise
• Hohe Förderleistung
• Leiser Betrieb

Modelle
Sanitary Flange Line Vacs sind einzeln oder als Kits erhältlich. Kits enthalten ein Sanitary Flange Line Vac, Montagehalterung, Filterseparator und Druckregler mit Kupplung. Die vorrätigen Typ-316-Edelstahl-Modelle entsprechen Flanschgrößen 1-1/2" (38 mm), 2" (51 mm), 2-1/2" (64 mm) und 3" (76 mm): 161150-316, 161200-316, 161250-316, 161300-316.

Zubehör
Verfügbares Zubehör umfasst auf Line Vacs abgestimmte Montagehalterungen und feine Vlies-Fassabdeckungen für den Einsatz mit Förderleitungen. Kits umfassen Halterung, Filterseparator und Druckregler, wenn angegeben.

Leistung (80 PSIG / 5.5 BAR)
Modell 161150-316 — Größe: 1.5 in (38 mm) — Luftverbrauch: 33 SCFM (934 SLPM) — Vakuum: -36,8 in H2O (-9 kPa)
Modell 161200-316 — Größe: 2 in (51 mm) — Luftverbrauch: 45 SCFM (1,274 SLPM) — Vakuum: -28,5 in H2O (-7 kPa)
Modell 161250-316 — Größe: 2.5 in (64 mm) — Luftverbrauch: 58,5 SCFM (1,657 SLPM) — Vakuum: -23,5 in H2O (-6 kPa)
Modell 161300-316 — Größe: 3 in (76 mm) — Luftverbrauch: 68,5 SCFM (1,939 SLPM) — Vakuum: -14,7 in H2O (-4 kPa)

Modellvergleich (Auswahl)

• Aluminium Line Vac — Temperaturbereich: 275°F (135°C) — Korrosionsbeständigkeit: Mittel
• Edelstahl Line Vac (Typ 303) — Temperaturbereich: 400°F (204°C) — Korrosionsbeständigkeit: Gut
• Edelstahl Line Vac (Typ 316) — Temperaturbereich: 400°F (204°C) — Korrosionsbeständigkeit: Ausgezeichnet (für Sanitary Flange Line Vac verwendet)
• Hochtemperatur-Modelle (Typ 303/316) — Temperaturbereich: bis zu 900°F (482°C)
• Heavy Duty / Ultra Duty (gehärtete Legierung) — Temperaturbereich: 400°F (204°C) — Korrosionsbeständigkeit: Gut

Abmessungen (Schlüsselwerte je Modell)
Modelle: 161150-316, 161200-316, 161250-316, 161300-316
A (Schlauchgröße) in: 2.00, 2.52, 3.05, 3.58 — mm: 51, 64, 77, 91
B in: 1.25, 1.75, 2.25, 2.75 — mm: 32, 44, 57, 70
C in: 2.75, 3.25, 3.75, 4.25 — mm: 70, 83, 95, 108
D in: 4.38, 4.38, 4.38, 5.63 — mm: 111, 111, 111, 143
E in: 2.13, 2.13, 2.13, 2.75 — mm: 54, 54, 54, 70
F in: 1.25, 1.25, 1.25, 1.75 — mm: 32, 32, 32, 44
G in: 1.69, 2.22, 2.78, 3.28 — mm: 43, 56, 71, 83
H (Lufteinlass): 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I (Winkel): ~20°, 20°, 20°, 21.3°

Funktionsweise
Komprimierte Luft strömt in eine ringförmige Kammer und wird über gerichtete Düsen in die Düse eingebracht. Diese Luftstrahlen erzeugen am Einlass ein Vakuum, das Material ansaugt und durch das Gerät beschleunigt, sodass es über lange vertikale oder horizontale Strecken gefördert werden kann.

Galeriehinweise
Sanitary Flange Line Vacs sind in vier Größen von 1-1/2" bis 3" erhältlich. Galerieaufnahmen zeigen typischerweise hygienische Flanschinstallationen und Beispiele aus pharmazeutischen Anwendungen.

Technische Daten

• Brand: EXAIR
• Material: Edelstahl Typ 316 (Sanitary Flange Line Vac)
• Kompatibilität: ISO 2852 kompatibel (passt an standardisierte hygienische Flansche)
• Verfügbare Flanschgrößen: 1-1/2", 2", 2-1/2", 3"
• Lagerartikel-Teilenummern (Type 316 SS): 161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
• Typischer Kit-Inhalt: Sanitary Flange Line Vac, Montagehalterung, Filterseparator, Druckregler (mit Kupplung)
• Betrieb: luftbetrieben, keine beweglichen Teile; der Regler steuert die Materialzufuhr
• Leistung bei 80 PSIG (5.5 BAR): siehe oben angegebene Werte für Luftverbrauch und Vakuum je Modell
• Lufteinlassgrößen je Modell: 3/8" NPT (kleinere Modelle) und 1/2" NPT (größtes Modell)
• Temperaturklassifizierung: Type 316-Modelle ca. 400°F (204°C); Hochtemperaturmodelle bis 900°F (482°C)
• Anwendungen: Trichterbefüllung, Faserspannung, Materialförderung, Entfernung von Abfall/Abschnitten, Spanabfuhr, Teiletransfer, Abfüllvorgänge
• Auf der Seite gezeigte SKU: P161150
