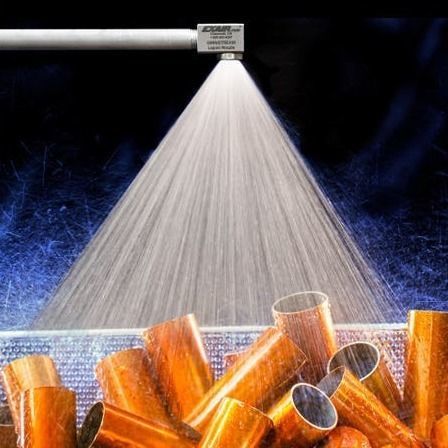

Zerstäuberdüse Model FL1010SS

für FlüssigkeitenVollkegelEdelstahl

Übersicht
Die 1/4 NPT OmniStream™ Vollkegel-Düsen von EXAIR erzeugen ein gleichmäßiges Vollkegel-Sprühmuster. Die vozellose Bauweise mit weit offenen Innenkanälen reduziert Verstopfungen und eignet sich für Partikel enthaltende Flüssigkeiten. Kompakter Rechtwinkelkörper, Betriebsdruck bis 250 PSI. Geeignet für Wasser, Spülmittel, Reinigungsmittel, Chemikalien, Pestizide und Herbizide. Durchfluss wird über die Flüssigkeitsdruckregelung eingestellt.

Anwendungen

• Kühlung
• Beschichtung
• Abschrecken
• Staubunterdrückung
• Reinigung und Spülen
• Schaumabbruch
• Schlämmenauftragung
• Desinfektion und Entfettung
• Schmierung

Vorteile

• Hohe Flüssigkeitsdurchsätze
• Erhöhte Flächenabdeckung durch Vollkegelverteilung
• Größeres Flüssigkeitsvolumen am Ziel
• Vollständig aus Edelstahl Typ 303 gefertigt
• Kompakte Bauform im Rechtwinkel, vielseitige Montage

Materialien
Gehäuse aus Edelstahl Typ 303. Maximale empfohlene Betriebstemperatur: 800°F (426°C).

Funktionsweise
Die Flüssigkeit strömt in das Düsengehäuse und erzeugt eine Wirbelbewegung in der Kammer. Der Wirbel und die präzise bearbeitete Düse brechen die Oberflächenspannung, wodurch ein gleichmäßiges Vollkegel-Sprühmuster mit kontrolliertem Winkel entsteht.

Sprühabmessungen — Vollkegel-Muster (ausgewählte Daten)
OmniStream Cone (1/4 NPT-Modelle) — Breiten A / B / C nach Modell und Druck:
FL1008SS — 7 PSI: A 5.7 in / B 8.6 in / C 14.3 in; 20 PSI: A 7.4 in / B 11.0 in / C 18.4 in; 60 PSI: A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in

Hinweise
Kompaktes Rechtwinkel-Design. Vaneless-Konstruktion reduziert Verstopfungen und ist für partikelhaltige Flüssigkeiten geeignet.

Technische Daten

• Handelsname: OmniStream™ Cone
• Modellreihe / Beispielmodelle: FL1008SS, FL1010SS, FL1011SS
• Produkt-SKU (Hauptseite): PFL1008SS
• Anschluss: 1/4 NPT
• Max. empfohlener Flüssigkeitsdruck: bis zu 250 PSI
• Materialien: Edelstahl Typ 303
• Maximale Betriebstemperatur: 800°F (426°C)
• Design: Vortex-Kammer ohne Schaufeln, liefert gleichmäßiges rundes Vollkegel-Muster; Rechtwinkel-Gehäuse
• Kapazität (je Modell): FL1008SS = 8; FL1010SS = 10; FL1011SS = 11
• Maximaler Durchgang (Düsengrößen): FL1008SS = 0.109 in; FL1010SS = 0.125 in; FL1011SS = 0.144 in
• Durchfluss (GPM / LPM) nach Modell und Druck (ausgewählte Werte):
  3 PSI — FL1008SS: 0.50 GPM / 1.89 LPM; FL1010SS: 0.48 GPM / 1.82 LPM; FL1011SS: 0.62 GPM / 2.35 LPM
  5 PSI — FL1008SS: 0.60 GPM / 2.27 LPM; FL1010SS: 0.67 GPM / 2.54 LPM; FL1011SS: 0.85 GPM / 3.22 LPM
  7 PSI — FL1008SS: 0.70 GPM / 2.65 LPM; FL1010SS: 0.83 GPM / 3.14 LPM; FL1011SS: 0.96 GPM / 3.63 LPM
  10 PSI — FL1008SS: 0.80 GPM / 3.03 LPM; FL1010SS: 1.00 GPM / 3.79 LPM; FL1011SS: 1.10 GPM / 4.16 LPM
  20 PSI — FL1008SS: 1.15 GPM / 4.35 LPM; FL1010SS: 1.34 GPM / 5.07 LPM; FL1011SS: 1.51 GPM / 5.72 LPM
  40 PSI — FL1008SS: 1.55 GPM / 5.87 LPM; FL1010SS: 1.88 GPM / 7.12 LPM; FL1011SS: 2.21 GPM / 8.36 LPM
  60 PSI — FL1008SS: 1.80 GPM / 6.81 LPM; FL1010SS: 2.36 GPM / 8.93 LPM; FL1011SS: 2.66 GPM / 10.07 LPM
• Typische Flüssigkeiten: Wasser, Spülhilfen, Reinigungsmittel, Chemikalien, Pestizide, Herbizide
